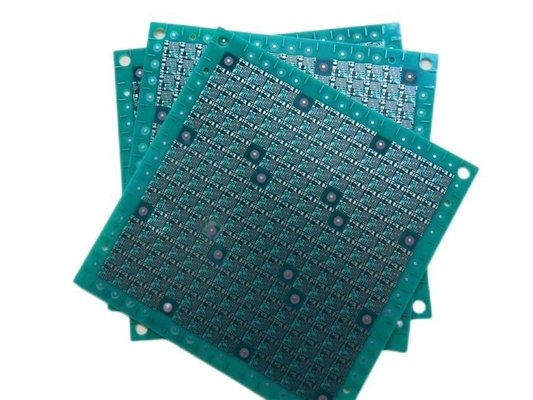

Via Gevulde die PCB via in Raad van de Stootkussenkring 0.6mm Multilayer PCB op 6 Laag met Blinden via voor GPS-het Volgen wordt voortgebouwd

Via Gevulde die PCB via in Raad van de Stootkussenkring 0.6mm Multilayer PCB op 6 Laag met Blinden via voor GPS-het Volgen wordt voortgebouwd

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-460.V1.0
Basismateriaal:
FR-4
Aantal lagen:
6 Lagen
PCB-dikte:
0.6 mm +/- 0.01
PCB-grootte:
100 x 103 mm = 1 PCS
Soldeermasker:
Groen
Koperen gewicht:
0.5oz
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

IATF16949 Kringsraad op hoge temperatuur

,

1.6mm Kringsraad Op hoge temperatuur

,

1.6mm Vier Lagenpcb

Productbeschrijving


Via gevulde pcb via in pad circuit board 0.6mm multilayer pcb gebouwd op 6 laag met blinde via voor gps tracking

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



Algemene beschrijving

Dit is een type 6 laag ultradun printplaat gebouwd op FR-4 substraat met Tg 135°C voor de toepassing van GPS Tracking.6 mm dik zonder zijdecrème op groen soldeermasker (Taiyo) en onderdompelingsgoud op padsHet basismateriaal is afkomstig van Taiwan ITEQ die 1 pcb per paneel levert. Vias met 0,25 mm zijn met hars gevuld en bedekt (via in pad).Elk van de 50 panelen is verpakt voor verzending..



Kenmerken en benepast

1. via in pad ontwerp verminderde de inductieve reactans en capacitieve reactans van de transmissielinie;

2. Onderdompeling goud afwerking heeft een hoge soldeerbaarheid, geen stress van de circuits en minder verontreiniging van PCB oppervlak;

3. Producten en productie worden gecertificeerd door erkende organisaties;

4- In aanmerking komende producten: > 95%;

5. Prototype PCB-capaciteit tot volumeproductiecapaciteit;

6- Op tijd leveren: > 98%;

7Meer dan 18+ jaar PCB-ervaring;

8. IPC-klasse 2 / IPC-klasse 3;



PCB-specificaties

PCB-grootte 100 x 103 mm = 1 PCS
BOARD-TYPE Meerschaal PCB's
Aantal lagen 6 lagen
Op het oppervlak gemonteerde componenten - Jawel.
Door middel van gaten - Nee.
LAYER STACK koper ------- 18um ((0,5 oz) + plaat TOP CS
4 millimeter prepreg
koperen ------- 18um ((0.5 oz) GND Plane
4mil FR-4
koper ------- 18um ((0,5 oz) PWR-vliegtuig
4 millimeter prepreg
koper ------- 18um ((0,5 oz) PWR-vliegtuig
4mil FR-4
koper ------- 18um ((0,5 oz) SIG
4 millimeter prepreg
koper ------- 18um ((0,5 oz) BOT PS
Technologie
Minimaal spoor en ruimte: 3 ml/3 ml
Minimale / maximale gaten: 0.22/3.50mm
Aantal verschillende gaten: 25
Aantal boorgaten: 2315
Aantal geslepen gletsjes: 0
Aantal interne uitsnijdingen: 0
Impedantiebeheersing - Nee.
Materiaal voor het bord
Glas epoxy: FR-4, ITEQ IT140 TG>135, er<5.4
Eindfolie externe: 1 oz
Eindfolie intern: 0.5 oz
Eindhoogte van PCB: 0.6 mm ± 0.1
Gelaagd en bekleed
Oppervlakte afwerking Onderdompelingsgoud 0,025 μm over 3 μm Nikkel (14,4% oppervlakte)
Soldeermasker: Boven en beneden, 12 micron minimum
Kleur van het soldeermasker: Groen, TAIYO PSR-2000 GT600D
Type soldeermasker: LPSM
CONTOUR/SNIJTING Routing
Markering
Zijde van de legende van het onderdeel Er is geen zijdefilter nodig.
Kleur van de component Legende Er is geen zijdefilter nodig.
Naam of logo van de fabrikant: Er is geen zijdefilter nodig.
VIA Geplaatst door gat ((PTH), blind via en via dekking op CS en PS, via's niet zichtbaar.
Vlambaarheidsklasse Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour: 0.0059" (0,15mm)
Platenplatering: 0.0030" (0.076mm)
Tolerantie van de boor: 0.002" (0,05 mm)
TEST 100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening Wereldwijd, wereldwijd.




Toepassingen

- Ledverlichting.

- Intercom systeem.

- Draagbare WiFi router.

- GSM-tracker.

- Commerciële LED-verlichting

- Wifi 4G modem.

- Honeywell Toegangscontrole.

- Elektronische toegangscontrole

-Audio Frequency Versterker

- Bestandsservers



Via Gevulde die PCB via in Raad van de Stootkussenkring 0.6mm Multilayer PCB op 6 Laag met Blinden via voor GPS-het Volgen wordt voortgebouwd 0



Via in pad (VIP)

Op dit moment wordt het printplaat steeds dichter en meer met elkaar verbonden, en er is geen ruimte meer voor deze draden en pads die de gaten verbinden.Het proces van het doorboren van de gaten op de pads ontstaat op het historische momentKortom, de via-gaten die zijn geplaatst, worden door middel van isolatiehars door middel van een schermlekkerij verstopt of gevuld, en vervolgens gedroogd, geslepen en vervolgens galvaniseerd.zodat het gehele oppervlak van het PCB is bekleed met koper, en niet meer via gaten kan worden gezien.



Het effect van via in pad is eveneens zeer duidelijk: bijvoorbeeld verbeterde elektrische prestaties en betrouwbaarheid van elektronische producten, verkorting van de signaaltransmissie draad,verminderde de inductieve reactans en capacitieve reactans van de transmissileiding, en verminderde interne en externe elektromagnetische interferentie.



Laten we het basisproces van via in pad zien.



Via Gevulde die PCB via in Raad van de Stootkussenkring 0.6mm Multilayer PCB op 6 Laag met Blinden via voor GPS-het Volgen wordt voortgebouwd 1
