Hoge TG-PCB 0.82mm Rogers 4350 Multilayer PCB-weerstand van de Raads lage temperatuur
  • Naam
  • Naam

Hoge TG-PCB 0.82mm Rogers 4350 Multilayer PCB-weerstand van de Raads lage temperatuur

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-064.V1.0
Basismateriaal:
RO4350B
Aantal lagen:
4 lagen
PCB-dikte:
0.82mm
PCB-formaat:
85 x 100mm=1PCS
Koperen gewicht:
1oz
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

IATF16949 Multilayer PCB-Raad

,

0.82mm Multilayer Raad van PCB

,

0.82mm Multilayer Gedrukte Kringsraad

Productbeschrijving



4-laags hoogfrequente printplaat op 6,6 mil RO4350B en 10 mil RO4350B voor radarsysteem

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Meerlaagshoogfrequente printplaatzijn gemaakt van volledig hoogfrequent materiaal inclusief prepreg lijm. Een 4-laags RO4350B printplaat is bijvoorbeeld een samenstelling van 2 kernen vanRO4350B substraten. Zoals iedereen weet, zijn er 8 kernen in de RO4350B familie, d.w.z. 4mil (0,101 mm) tot 60mil (1,524 mm).

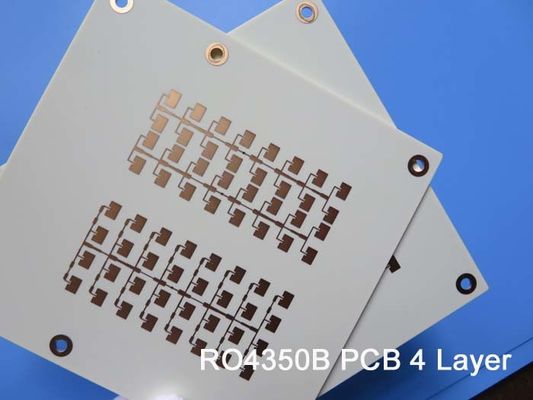

Hoge TG-PCB 0.82mm Rogers 4350 Multilayer PCB-weerstand van de Raads lage temperatuur 0



Het is dus erg interessant dat de stapeling van 4 lagen op veel verschillende manieren kan worden gedaan.



Vandaag bespraken we een 4-laags RO4350B hoogfrequente printplaat gebouwd op 6,6 mil en 10 mil RO4350B substraat voor de toepassing van radarsysteem. Deze RF-printplaat heeft een dikte van 0,82 mm met een minimale spoorbreedte van 4 mil en een opening van 5 mil. Dit is een puur hoogfrequente meerlaagse printplaat met RO4450B als diëlektrische prepreg. Andere specificaties zijn witte silkscreen over groene soldeermasker, ondergedompeld goud op pads. De gehele printplaat wordt geleverd als 1 up per paneel. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 50 panelen worden verpakt voor verzending. Hier is de detail van de stapeling:

Hoge TG-PCB 0.82mm Rogers 4350 Multilayer PCB-weerstand van de Raads lage temperatuur 1



Kenmerken en voordelen

1) Uitstekende hoogfrequente prestaties dankzij lage diëlektrische tolerantie en verlies;

2) Goede weerstand tegen hoge en lage temperaturen (-192℃-260℃);

3) Gekwalificeerd productpercentage bij eerste productie: >95%

4) Levering op tijd: >98%

5) Klachtenpercentage: <1%



Hoge TG-PCB 0.82mm Rogers 4350 Multilayer PCB-weerstand van de Raads lage temperatuur 2



Toepassingen

Vario-coupler, Tower-mounted booster, Power amplifier, Akoestische detectiesensoren, RF-schakelaars,



Parameter en datablad

PRINTPLAAT AFMETING 85 x 100 mm = 1 STUK
PLAAT TYPE Meerlaagse printplaat
Aantal lagen 4 Lagen
Surface Mount Componenten JA
Through Hole Componenten Nee
LAAG STAPELING Koper ------- 35um (1 oz) + plating TOP laag
Diëlektricum RO4350B 0,168 mm (6,6 mil)
Koper ------- 35um (1 oz)
  Diëlektricum RO4350F 0,203 mm (8 mil)
  Koper ------ 35um (1 oz)
  Diëlektricum RO4450B 0,254 mm (10 mil)
  Koper ------35um (1 oz) + plating BODEM laag
TECHNOLOGIE
Minimale spoorbreedte en opening: 4 mil / 5 mil
Minimale / Maximale gaten: 0,25 mm / 2,0 mm
Aantal verschillende gaten: 5
Aantal boorgaten: 175
Aantal gefreesde sleuven: 0
Aantal interne uitsparingen: 3
Impedantiecontrole: nee
Aantal gouden vingers: 0
PLAAT MATERIAAL
Glas Epoxy: RO4350B Tg280℃, er<3,48, Rogers Corp.
Laatste folie extern: 1,5 oz
Laatste folie intern: 1 oz
Laatste hoogte van de printplaat: 0,82 mm ±0,1 mm
PLATING EN COATING
Oppervlakteafwerking Ondergedompeld goud
Soldeermasker van toepassing op: N.v.t.
Kleur soldeermasker: N.v.t.
Type soldeermasker: N.v.t.
CONTOUR/SNIJDEN Routeren
MARKERING
Componentzijde legende N.v.t.
Kleur componentlegende: N.v.t.
Fabrikantnaam of logo: N.v.t.
VIA Geplateerd doorlopend gat (PTH), minimale afmeting 0,25 mm.
BRANDBAARHEIDSKLASSIFICATIE UL 94-V0 Goedkeuring MIN.
AFMETING TOLERANTIE
Omtrek afmeting: 0,0059"
Plaat plating: 0,0029"
Boortolerantie: 0,002"
TEST 100% elektrische test voor verzending
TYPE TE LEVEREN AFBEELDING e-mail bestand, Gerber RS-274-X, PCBDOC etc.
SERVICE GEBIED Wereldwijd, Globaal.



Tags:

2OZ multilaagpcb,

4 van Multilayer Kringslagen Raad,

0.8mm Multilayer Kringsraad
