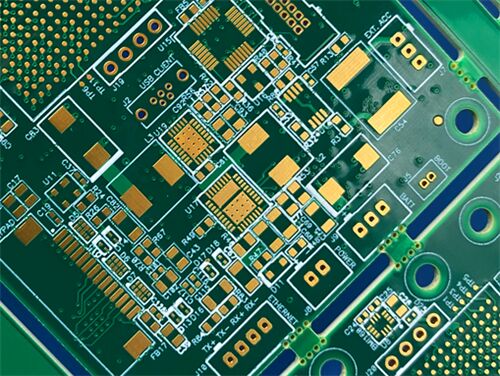

Dit PCB is een 8-lagig zwaar koper circuit board gebouwd met TU-865 hoog-Tg halogeen-vrij substraat.Met een extreme 10oz (350μm) afgewerkt koper op elke laag en een totale plaatdikte van 4.5mm, dit ultra-dikke koperen PCB levert uitzonderlijke draagcapaciteit en thermische dissipatie prestaties.Het heeft een dubbelzijdig groen soldeermask met witte zijscherm en premium onderdompeling goud oppervlak afwerking. Uitgerust met complexe productietechnologieën, waaronder begraven vias, blinde vias, half gesneden gaten en geleidende koperpasta gevulde vias,Dit stijve meerlagig bord is ontworpen voor harde industriële omgevingen en hoogstroomtoepassingen zoals automobielelektronica., servervoorraden en basisstationinfrastructuur.
PCB'sSpecificaties
| Bouwstuk |
Detail |
| Basismateriaal |
TU-865 halogeenvrij FR4-substraat (Tg 180°C / Max Tg 200°C), hoog betrouwbaar epoxy-glasmateriaal voor toepassingen in moeilijke omstandigheden |
| Aantal lagen |
8 lagen Heavy copper multilayer PCB aangepast voor hoogstroomstransmissie |
| Afmetingen van het bord |
120 mm × 120 mm (1 PCS), compacte vierkante lay-out voor industriële vermogen module assemblage |
| Afgewerkte plaatdikte |
4.5 mm ultra-dikke laminaatstructuur, die de mechanische sterkte en het warmteafvoervermogen verbetert |
| Koperen gewicht |
Alle lagen: 10 oz (350 μm) afgewerkt zwaar koper, consistent dik koper ontwerp voor extreme stroombelasting |
| Oppervlakte afwerking |
Immersion Gold, met uitstekende oxidatiebestendigheid, stabiele geleidbaarheid en lange houdbaarheid |
| Zilkscherm en soldeermasker |
Boven en beneden: Groen soldeermasker met wit zijdefilter, duidelijke markering en betrouwbare isolatiebescherming |
| Speciale complexe structuur |
Blinde via's, begraven via's, half gesneden gaten; door gaten gevuld met geleidende koperpasta voor verbeterde verbinding en thermische geleidbaarheid |
| Kwaliteitscontrole |
100% continuïteit, impedantie en leegtecontrole voor met koperpasta gevulde gaten om industriële stabiliteit te garanderen |
Artwork-formaat en conformiteitsnorm
Artwork Format: Gerber RS-274-X, universele industriële standaard voor nauwkeurige vervaardiging van zwaar koper.
Kwaliteitsstandaard: voldoet aan IPC-klasse 2, geschikt voor langdurige ononderbroken werking van industriële energieapparatuur.
Beschikbaarheid: Wereldwijde scheepvaartdienst ter ondersteuning van internationale industriële en automobielprojecten.
Inleiding van TU-865 Substraat
TU-865 is een hoogwaardig, halogeenvrij FR-4-laminaat, samengesteld uit epoxyhars en E-glasstof, ontwikkeld voor ruwe industriële omgevingen en zeer betrouwbare elektronische toepassingen.met een maximale Tg tot en met 200 °C, dit mid-loss materiaal integreert fosfor- en stikstofverbindingen om UL94V-0 vlamvertrager te bereiken zonder halogeen-, antimon- en rode fosforadditieven.Compatibel met AOI-inspectieproces en voorzien van UV-blokkerende eigenschappenDe TU-865 is perfect aangepast aan geautomatiseerde industriële productielijnen.
Dit materiaal ondersteunt complexe meerlagige laminatie met een lage thermische uitbreidingscoëfficiënt, ultra lage vochtopname,uitstekende chemische weerstand en superieure dimensionale stabiliteitDe TU-865 biedt uitstekende CAF anti-migratie capaciteit en een sterke tolerantie voor loodvrije soldeer thermische cyclus,Het maakt het ideaal voor producten die herhaalde montage bij hoge temperaturen en extreme weerstand tegen het milieu vereisen..
Belangrijkste informatieKenmerkens
| Parameter |
Specificatie en opmerkingen |
| Temperatuur van de glazen overgang (Tg) |
180°C (Standaard) / 200°C (Maximum), hoge thermische weerstand bij loodvrij solderen |
| Brandwerendheid |
UL94 V-0, veilige brandwerende prestaties voor industriële apparatuur |
| Materiële bezittingen |
Halogeenvrij, antimonvrij, milieuvriendelijk groen substraat |
| Vochtopname |
0.13%, uitstekende vochtbestandheid bij vochtige werkomstandigheden |
| Procescompatibiliteit |
AOI-proces compatibel & UV-blokkerende eigenschap |
| Speciale voorstelling |
Anti-CAF vermogen, lage CTE, superieure chemische en dimensionale stabiliteit |
Belangrijkste voordelen
Het TU-865 hoog-Tg halogeenvrije substraat biedt onvervangbare voordelen voor PCB's met zware koperen vermogen:
Groene milieuvriendelijke formule: vrij van halogeen, antimon en rood fosfor, in overeenstemming met de internationale normen voor milieubescherming
Ultra-hoge Tg-eigenschap bestand tegen thermische vervorming tijdens meerdere hoge temperatuur soldeerprocessen
Een lage thermische uitbreidingscoëfficiënt zorgt voor een stabiele afmeting bij zware temperatuurcyclussen
Uitstekende vocht- en chemische weerstand, aangepast aan complexe en harde werkomgevingen
Krachtige CAF-weerstand voorkomt effectief corrosiefouten van geleidende anodische filamenten
Perfecte compatibiliteit met loodvrije assemblageprocessen voor gestandaardiseerde industriële productie
Typische toepassingen
Deze 8-laag 10oz zware koper TU-865 PCB wordt op grote schaal toegepast in high-power en high-reliability industriële velden:
Elektronische systemen voor de automobielindustrie en besturingsmodules voor voertuigen in ruwe omstandigheden
Servers met een vermogen van meer dan 50 kW
Telecommunicatieapparatuur en achtergrondapparatuur voor het aansturen van cellulaire basisstations
Industriële apparatuur voor het regelen van zware stroom en hoogvermogende omvormercircuits
Automatisering van industriële bedieningsborden die een langdurige continue werking vereisen
