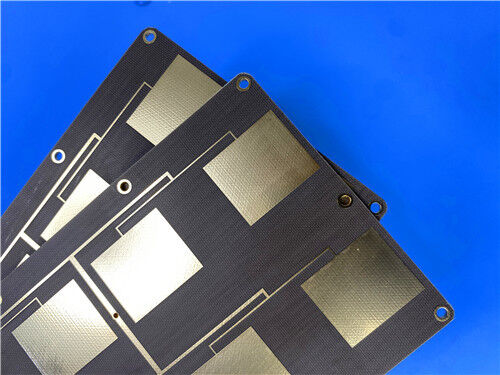

Deze stijve twee-laagTaconische TLX-9 RF PCB'sHet product is vervaardigd van hoogwaardig PTFE-geweven glascomposite, dat algemeen wordt erkend als een kosteneffectief substraat met weinig verlies voor microwave-radiofrequentiecircuits.nickelvrije EPIG-oppervlakteafwerkingen strikt geproduceerd in overeenstemming met de industriële normen van IPC-Klasse 2, levert dit 0,3 mm ultradunne PCB een stabiele lage dielectrische constante, een ultralage dissipatiefactor,en verwaarloosbare vochtopnameIn vergelijking met de dure Rogers microwave materialen, Taconic TLX-9 biedt gelijkwaardige elektrische stabiliteit met een meer concurrerende prijs.Met betrouwbare mechanische duurzaamheid en consistente hoge-frequentie prestaties, is deze aangepaste RF-circuit board ideaal voor LNA's, LNB's, PCS/PCN-grootformaat-antennes, high-power versterkers en passieve RF-componenten.
PCB'sSpecificaties
| Bouwstuk |
Detail |
| Basismateriaal |
Taconic TLX-9 Low-loss PTFE geweven glascomposite laminaat geoptimaliseerd voor hoogfrequente circuits |
| Aantal lagen |
2 lagen Rigid microwave PCB structuur ontworpen voor stabiele RF-signaal prestaties |
| Afmetingen van het bord |
91.6 mm × 45,3 mm (1 PCS), met een strakke tolerantie van +/- 0,15 mm voor een precieze samenstellingsconsistentie |
| Trace & Space |
Minimaal 5/6 mils, waardoor compacte circuitrouting mogelijk is met behoud van superieure signaalintegriteit |
| Minimale grootte van het gat |
0.3 mm, ontworpen voor de installatie van hoogprecieze door-gatcomponenten |
| Vries |
Geen blinde via's, die de fabricage vereenvoudigen en een stabiele elektrische verbinding tussen de lagen garanderen |
| Afgewerkte plaatdikte |
0.3mm, ultradun profiel ideaal voor microwave-elektronica met beperkte ruimte |
| Koperen gewicht |
1 oz (1,4 mils) buitenste koperlagen, die een stabiele geleidbaarheid bieden voor RF-signaaloverdracht |
| Via de dikte van de bekleding |
20 μm, in overeenstemming met IPC-klasse-2-normen om duurzaamheid via geleiding te garanderen |
| Oppervlakte afwerking |
EPIG (nikkelvrij), met een hoge geleidbaarheid en uitzonderlijke corrosiebestendigheid voor hoogfrequente schakelingen |
| Zilkscherm en soldeermasker |
Top Silkscreen: Geen; Bottom Silkscreen: Geen; Top Solder Mask: Geen; Bottom Solder Mask: Geen ️ Volledig blootgesteld koper minimaliseert de afname van het signaal met hoge frequentie |
| Kwaliteitscontrole |
100% elektrische tests uitgevoerd vóór verzending om een betrouwbare circuitprestatie te garanderen |
PCB-stapel-op Configuratie
| Stapelcomponent |
Specificaties en beschrijving |
| Koperlaag 1 |
35 μm |
| Taconic TLX-9 Core |
0.254 mm (10mil) |
| Koperlaag 2 |
35 μm Simmetrische koperen lay-out om uitstekende elektrische stabiliteit te behouden |
Artwork-formaat en conformiteitsnorm
Artwork-formaat: Gerber RS-274-X, de universele industriële standaard die zorgt voor een hoogprecisie PCB-fabricage en volledige gegevenscompatibiliteit.
Geaccepteerde norm: IPC-klasse 2, die een stabiele en langdurige gebruiksprestatie voor industriële hoogfrequente elektronische apparaten garandeert.
Beschikbaarheid: Wereldwijde verzenddiensten worden aangeboden ter ondersteuning van wereldwijde ingenieursopdrachten en industriële projecten.
Inleiding van Taconic TLX-9 Substraat
Taconic TLX-9 is een hoogwaardig PTFE-geweven glascompositlaminaat dat is ontworpen voor geavanceerde microgolfcircuits.en verenigbaar is met conventionele productieprocedures, met inbegrip van scheerwerkDit substraat heeft een uitzonderlijke dimensionale stabiliteit en heeft gedurende het gehele productieproces bijna geen vochtabsorptie.
TLX-9 behoudt een stabiele dielektrische constante van 2,5 over een breed frequentie- en temperatuurspectrum, vergezeld van een ultralage dissipatiefactor van 0,0019 bij 10 GHz.het is gecertificeerd met UL 94 V-0 vlamvertrager, die voldoen aan de strenge eisen inzake brandwerendheid voor elektronische industriële toepassingen.
Belangrijkste kenmerken
| Vastgoed |
Testmethode |
Eenheden |
Waarde |
Eenheden |
Waarde |
| Dielectrische constante @ 10 GHz |
IPC-TM 650 2.5.5.5 |
|
2.5 |
|
2.5 |
| Dissipatiefactor @ 10 GHz |
IPC-TM 650 2.5.5.5 |
|
0.0019 |
|
0.0019 |
| Vochtopname |
IPC-TM 650 2.6.2.1 |
% |
< 0.02 |
% |
< 0.02 |
| Dielectrische afbraak |
IPC-TM 650 2.5.6 |
kV |
> 60 |
kV |
> 60 |
| Volumeweerstand |
IPC-TM 650 2.5.17.1 |
Mohm/cm |
10^7 |
Mohm/cm |
10^7 |
| Oppervlakteweerstand |
IPC-TM 650 2.5.17.1 |
Moehm. |
10^7 |
Mohm/cm |
10^7 |
| Arcweerstand |
IPC-TM 650 2.5.1 |
seconden |
> 180 |
seconden |
> 180 |
| Buigkracht in de lengte |
IPC-TM 650 2.4.4 |
Pond/in. |
> 23,000 |
N/mm2 |
>159 |
| Verbuigingsterkte |
IPC-TM 650 2.4.4 |
Pond/in. |
> 19,000 |
N/mm2 |
>131 |
| Peelingsterkte (1 oz koper) |
IPC-TM 650 2.4.8 |
Lbs./lineair in. |
12 |
N/mm |
2.1 |
| Warmtegeleidbaarheid |
ASTM F 433 |
W/m/K |
0.19 |
W/m/K |
0.19 |
| x-y CTE |
ASTM D 3386 (TMA) |
ppm/°C |
9-12 |
ppm/°C |
9-12 |
| z CTE |
ASTM D 3386 (TMA) |
ppm/°C |
130- 145 |
ppm/°C |
130- 145 |
| Vlambaarheid UL-94 |
UL-94 |
|
V-0 |
|
V-0 |
Belangrijkste voordelen
De Taconic TLX-9 biedt opmerkelijke technische voordelen voor ontwerpers en fabrikanten van microgolfcircuits:
Een consistente lage dielektrische constante garandeert een betrouwbare signaalprestatie bij hoge frequenties
Ultralage dissipatiefactor vermindert effectief signaalverlies voor gevoelige microgolfcircuits
De uiterst lage vochtopname zorgt voor een stabiele werking onder moeilijke omgevingsomstandigheden
Hoge dielectrische afbraak verbetert de spanningsweerstand voor RF-apparatuur met een hoog vermogen
De superieure sterkte van de koperen schil voorkomt delaminatie van de lagen en verbetert de duurzaamheid van de structuur
Geoptimaliseerde CTE vermindert de thermische spanning en voorkomt effectief de vervorming van het bord, geschikt voor langdurige buiten- en hoge-temperatuur RF-werkomgevingen
Typische toepassingen
Deze Taconic TLX-9 RF-PCB wordt op grote schaal toegepast in hoogprecisie-microgolf- en radiofrequentieapparatuur:
- LNA's, LNB's en LNC's
- PCS/PCN grootformaat antennes
- Hoogversterkers.
- Passieve RF-componenten, RF-sensormodules en communicatiebasisstationcircuits
