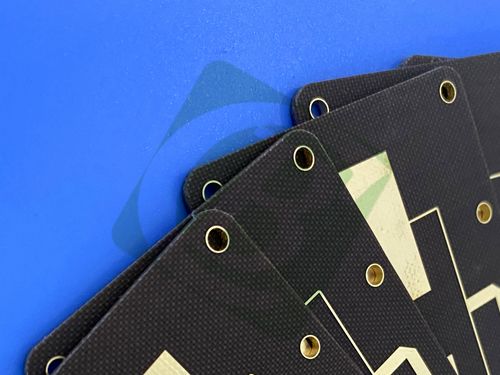

Taconic 31mil TLX-8 PCB 2-laag onderdompeling goud

MOQ:	1 stks
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümzakken+dozen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

BIC-332.V1.0

Basismateriaal:

Taconische TLX-8

Lagen tellen:

2 lagen

PCB -dikte:

0,8 mm

PCB-grootte:

25 mm x 71 mm (1 stuk) ± 0,15 mm

Zijdescherm:

Soldermasker:

Kopergewicht:

1oz (1,4 mil) voor buitenste lagen

Oppervlakteafwerking:

onderdompeling goud

Markeren:

Taconic TLX-8 PCB onderdompeling goud

2-laag Taconic PCB met garantie

31 mil Taconische PCB's voor elektronica

Productbeschrijving

Taconic 31mil TLX-8 PCB 2-laag onderdompeling goud

Dit zeer betrouwbare 2-lagig PCB maakt gebruik van Taconic TLX-8, een PTFE glasvezellaminaat van topkwaliteit dat speciaal is ontworpen voor robuuste RF- en microgolfoperaties.Het is ontworpen om te weerstaan aan zware omstandigheden, variërend van intense trillingen tot blootstelling aan straling en extreme temperatuurschommelingen., consistente dielectrische eigenschappen en superieure dimensionale stabiliteit, volledig in overeenstemming met de kwaliteitsreferenties van IPC-Klasse 2.

PCB-specificatie

Parameter	Detail
Basismateriaal	Taconic TLX-8 (PTFE glasvezellaminaat)
Aantal lagen	2-laag rigide PCB's
Afmetingen van het bord	25 mm x 71 mm (1 stuk) ± 0,15 mm
Minimaal spoor/ruimte	4/6 ml
Minimale grootte van het gat	0.3 mm
Via type	Geen blinde vias (alleen door-gat vias)
Afgewerkte plaatdikte	0.8mm
Gewicht van het afgewerkte koper (buitenlagen)	1 oz (equivalent aan 1,4 mils / 35 μm per laag)
Via de dikte van de bekleding	20 μm
Oppervlakte afwerking	Immersion Gold - zorgt voor corrosiebestendigheid, betrouwbaar solderen en lange termijn contactintegriteit
Zilkscherm	Boven: Wit; beneden: Nee
Soldeermasker	Boven: Nee; beneden: Nee
Kwaliteitsborging	100% Elektrische test vóór verzending

PCB-stapelingsgegevens

Soort laag	Materiaal/beschrijving	Dikte
Koperschaal 1 (buiten)	geleidende koper (afgerond)	35 μm (1 oz)
Dielectrische kern	Taconic TLX-8	0.787 mm (31 mils)
Koperschaal 2 (buiten)	geleidende koper (afgerond)	35 μm (1 oz)

Materiaaloverzicht: Taconic TLX-8

Taconic TLX-8 is een veelzijdig PTFE-glasvezellaminaat dat is ontworpen voor hoogvolume-antenne- en microgolftoepassingen, waarbij betrouwbaarheid in extreme omgevingen van cruciaal belang is.De samenstelling ervan combineert mechanische versterking (uit glasvezel) met de lage verliezen van PTFE, waardoor het geschikt is voor ontwerpen met een laag laag dat harde omstandigheden weerstaat, waaronder hoge trillingen (bijv. ruimtevaartlancering), extreme temperaturen (bijv. motormodules, hoogtemeters), straling (bijv.ruimtesystemen)Met een breed scala aan beschikbare diktes en koperen bekledingsmogelijkhedenhet biedt flexibiliteit voor verschillende RF/microgolfontwerpbehoeften met behoud van strenge controle over dielectrische eigenschappen.

Hoofdmateriaal eigenschappen

Categorie van onroerend goed	Specificatie	Waarde	Testnorm
Elektrische eigenschappen	Dielectrische constante (Dk) @ 10 GHz	2.55 ± 0.04	IPC-650 2.5.5.3
	Dissipatiefactor (DF) @ 10 GHz	0.0018	IPC-650 2.5.5.5.1
	Oppervlakteweerstand (verhoogde temperatuur)	6.605 x 108 Mohm	IPC-650 2.5.17.1 Sec. 5.2.1
	Oppervlakteweerstand (vochtigheidsconditie)	3.550 x 106 Mohm	IPC-650 2.5.17.1 Sec. 5.2.1
	Volumeweerstand (verhoogde temperatuur)	1.110 x 1010 Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
	Volumeweerstand (vochtigheidsconditie)	1.046 x 1010 Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
Elektrische eigenschappen	Dielectrische afbraak	> 45 Kv	IPC-650 2.5.6
Dimensionale stabiliteit	MD na het bakken	0.06 mm/M (mils/in)	IPC-650 2.4.39 sec. 5.4
	CD na het bakken	0.08 mm/M (mils/in)	IPC-650 2.4.39 sec. 5.4
	MD Thermische stress	0.09 mm/M (mils/in)	IPC-650 2.4.39 sec. 5.5
	CD Thermische spanning	0.10 mm/M (mils/in)	IPC-650 2.4.39 sec. 5.5
Thermische eigenschappen	CTE (25-260 °C) - X-as	21 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - Y-as	23 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - Z-as	215 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Afbraaktemperatuur (Td) - 2% gewichtsverlies	535 °C	IPC-650 2.4.24.6 (TGA)
	Afbraaktemperatuur (Td) - 5% gewichtsverlies	553 °C	IPC-650 2.4.24.6 (TGA)
Chemische/fysieke eigenschappen	Vochtopname	0.02%	IPC-650 2.6.2.1
Chemische/fysieke eigenschappen	Brandbaarheidsklasse	UL 94 V-0	UL-94

Belangrijkste voordelen

Uitzonderlijke PIM-prestaties: metingen van minder dan -160 dBc*, cruciaal voor het minimaliseren van signaalinterferentie in RF/microgolfsystemen (bv. radar, mobiele communicatie).
Weerstand tegen extreme omgevingen: bestand tegen hoge trillingen, extreme temperaturen, straling en blootstelling aan zee - ideaal voor ruimtevaart, ruimtevaart en marine toepassingen.
Stabiele elektrische eigenschappen: lage en nauwgezet gecontroleerde Dk (2.55 ± 0.04) en lage DF (0.0018) zorgen voor een consistente signaalintegriteit in brede frequentiebereiken.
Dimensionele stabiliteit: minimale uitbreiding/contractie onder thermische spanning of bakken voorkomt PCB-vervorming, waardoor de componentenafstemming en verbindingsbetrouwbaarheid behouden blijven.
Lage vochtopname: 0,02% absorptie elimineert vochtgerelateerde prestatievermindering, zelfs in vochtige omgevingen.
Mechanische robuustheid: glasvezelversterking biedt duurzaamheid voor ontwerpen die structurele veerkracht vereisen (bijv. gespeld PCB's in lanceerwagens).
UL 94 V-0: Verbetert de veiligheid door de verspreiding van vlammen te weerstaan, geschikt voor kritieke systemen waar het beperken van brandrisico's essentieel is.

Typische toepassingen

Deze PCB is geoptimaliseerd voor hoog betrouwbare RF/microgolfsystemen, waaronder:

Radarsystemen
Mobiele communicatieapparatuur
Mikrogolftoetsapparatuur
Microwave-transmissieapparaten
met een vermogen van niet meer dan 50 W
Antennen (bijv. ruimtevaart, marine, luchtvaart)
