Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Taconic rf-35TC | Laagtelling: | 2-laags, meerlagig, hybride type |
|---|---|---|---|
| PCB-Dikte: | 0.3mm, 0.6mm, 0.8mm, 1.6mm, (het substraat van 10mil, van 20mil, van 30mil, 60mil-) | PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Rode, Zwarte, Witte, Blauwe enz. | Kopergewicht: | 0,5 oz, 1 oz, 2 oz |
| De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingstin enz. | ||
| Hoog licht: | Rf-35TC rf-de Raad van PCB,2oz rf-de Raad van PCB,2oz radiofrequentiepcb |
||

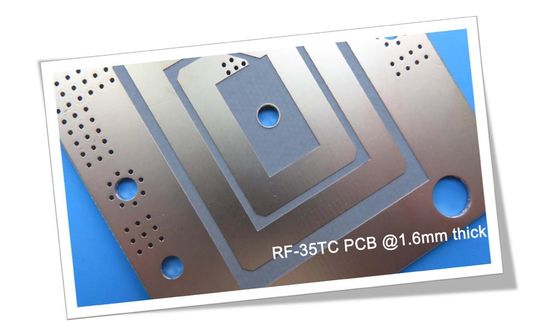

Hoge die Frequentiepcb op Taconic rf-35TC DK3.5 met 60milDik en Onderdompelingsgoud wordt voortgebouwd voor Machtsversterker
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen,
Vandaag, introduceren wij een type van hoge die frequentiepcb op rf-35TC wordt voortgebouwd.
Rf-35TC is een gebaseerde PTFE, het ceramische gevulde materiaal van de glasvezel hoge frequentie van Taconic bedrijf.
De specificaties van PCB zijn als volgt
Tweezijdig, is het substraat rf-35TC, DK bij 3,5; 105mm snakken door brede 87mm; gebeëindigde PCB-dikte bij 1.6mm, gebeëindigd kopergewicht bij 2oz; Geen soldeerselmasker en silkscreen; de oppervlakte eindigt is Onderdompelingsgoud
Dit is de stapel op tekening.
De hoogste laag en de bodemlaag zijn 2oz gebeëindigd koper, is diëlektrische materiële rf-35TC in het midden bij 1.524mm dik, DK bij 3,5
De basiskleur van PCB rf-35TC is bruin en grijs. Zijn hoofdtoepassingen zijn machtsversterkers, koppelingen en filters. Bovendien wordt het ook wijd etc. gebruikt in antennes, satellietmateriaal.
| PCB-Vermogen | |
| PCB-Materiaal: | PTFE baseerde ceramisch gevuld glasvezelsubstraat |
| Aanwijzer: | Rf-35TC |
| Diëlektrische constante @ 10GHz: | 3.50 |
| Laagtelling: | 2 laag, Multilayer, Hybride type |
| Kopergewicht: | 0.5oz, 1oz, 2oz |
| PCB-dikte: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (het substraat van 10mil, van 20mil, van 30mil, 60mil-) | |
| Soldeerselmasker: | Groene, Rode, Zwarte, Witte, Blauwe enz. |
| PCB-grootte: | ≤400mm X 500mm |
| De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingstin enz. |
Wij kunnen u van tweezijdige raad, multilayer raad en hybride raad voorzien. De dikte strekt zich van 0.3mm uit tot 1.6mm, maximumgrootte bij 400 mm door 500mm; er is oppervlakte eindigt van naakt koper, hete luchtniveau, onderdompeling gouden enz.
Rf-35TC biedt de superieure prestaties van de hittedissipatie aan, zodat is het een type van thermaal geleidend laminaat met beperkte verliezen. Het is meest geschikt voor hoge machtstoepassingen. De hitte verdrijft vanaf zowel transmissielijn op PCB als oppervlakte opzet componenten zoals condensator enz.
Indien u om het even welke vragen hebt, gelieve te voelen vrij om ons te contacteren.
Dank u voor lezing.
Bijlage: Gegevensblad rf-35TC
| RF-35TC TYPISCHE WAARDEN | |||||
| Bezit | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| DK @10 GHz | Ipc-650 (gewijzigd) 2.5.5.5 .1 | 3.5 | 3.5 | ||
| Tck (- 30 tot 120℃) | Ipc-650 (gewijzigd) 2.5.5.5 .1 | p.p.m. | 24 | p.p.m. | 24 |
| Df @10 GHz | Ipc-650 (gewijzigd) 2.5.5.5 .1 | 0,0011 | 0,0011 | ||
| Diëlektrische Analyse | Ipc-650 2.5.6 (in-vliegtuig, Twee Spelden in Olie) | kV | 56.7 | kV | 56.7 |
| Diëlektrische Sterkte | ASTM D 149 (door Vliegtuig) | V/mil | 570 | V/mm | 22.441 |
| Boogweerstand | Ipc-650 2.5.1 | Seconden | 304 | Seconden | 304 |
| Vochtigheidsabsorptie | Ipc-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Flexural Sterkte (M.D.) | ASTM D 790/IPC-650 2.4.4 | psi | 12.900 | N/mm2 | 88.94 |
| Flexural Sterkte (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 11.700 | N/mm2 | 80.67 |
| Treksterkte (M.D.) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9.020 | N/mm2 | 62.19 |
| Treksterkte (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7.740 | N/mm2 | 53.37 |
| Verlenging bij Onderbreking (M.D.) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| Verlenging bij Onderbreking (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| De Modulus van jongelui (M.D.) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667.000 | N/mm2 | 4.599 |
| De Modulus van jongelui (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637.000 | N/mm2 | 4.392 |
| Poisson Verhouding (M.D.) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Poisson Verhouding (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Samenpersende Modulus | ASTM D 695 (23℃) | psi | 560.000 | N/mm2 | 3.861 |
| Flexural Sterkte (M.D.) | ASTM D 790/IPC-650 2.4.4 | psi | 1.46 x 106 | N/mm2 | 10.309 |
| Flexural Sterkte (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 1.50 x 106 | N/mm2 | 10.076 |
| Schil Stength (½ oz.CVH) | Ipc-650 2.4.8 (Thermische Spanning.) | Ibs. /inch | 7 | g/cm3 | 1.25 |
| Unclad Warmtegeleidingsvermogen (, 125℃) | ASTM F433 (Bewaakte Hittestroom) | W (mk) | 0,6 | W (mk) | 0,6 |
| Warmtegeleidingsvermogen (C1/C1,125℃) | ASTM F433 (Bewaakte Hittestroom) | W (mk) | 0,92 | W (mk) | 0,92 |
| Warmtegeleidingsvermogen (CH/CH, 125℃) | ASTM F433 (Bewaakte Hittestroom) | W (mk) | 0,87 | W (mk) | 0,87 |
| Dimensionale Stabiliteit (M.D.) | Ipc-650-2.4.39 Sec.5.4 (na ets) | mils/in. | 0,23 | mm/M | 0,23 |
| Dimensionale Stabiliteit (CD) | Ipc-650-2.4.39 Sec.5.4 (na ets) | mils/in. | 0,64 | mm/M | 0,64 |
| Dimensionale Stabiliteit (M.D.) | Ipc-650-2.4.39 Sec.5.5 (Thermische Spanning.) | mils/in. | -0.04 | mm/M | -0.04 |
| Dimensionale Stabiliteit (CD) | Ipc-650-2.4.39 Sec.5.5 (Thermische Spanning.) | mils/in. | 0,46 | mm/M | 0,46 |
| Oppervlakteweerstandsvermogen | Ipc-650 2.5.17.1 (na opgeheven temperaturen.) | Mohms | 8.33 x 107 | Mohms | 8.33 x 107 |
| Oppervlakteweerstandsvermogen | Ipc-650 2.5.17.1 (na vochtigheid) | Mohms | 6.42 x 107 | Mohms | 6.42 x 107 |
| Volumeweerstandsvermogen | Ipc-650 2.5.17.1 (na opgeheven temperaturen.) | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
| Volumeweerstandsvermogen | Ipc-650 2.5.17.1 (na vochtigheid) | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
| CTE (X-as) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (y-as) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (z-as) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Dichtheid | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| Hardheid | ASTM D 2240 (Kust D) | 79.1 | 79.1 | ||
| Spanning bij Onderbreking (M.D.) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Spanning bij Onderbreking (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Specifieke Hitte | ASTM EURO 1269-05, EURO 967-08, E968-02 | j (g ℃) | 0,94 | j (g ℃) | 0,94 |
| Td (2%-Gewichtsverlies) | Ipc-650 2.4.24.6 /TGA | van | 788 | ℃ | 420 |
| Td (5%-Gewichtsverlies) | Ipc-650 2.4.24.6 /TGA | van | 817 | ℃ | 436 |
