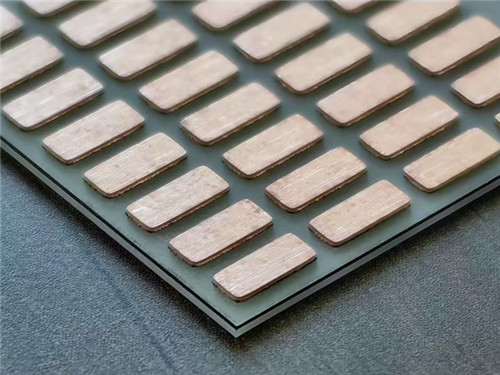

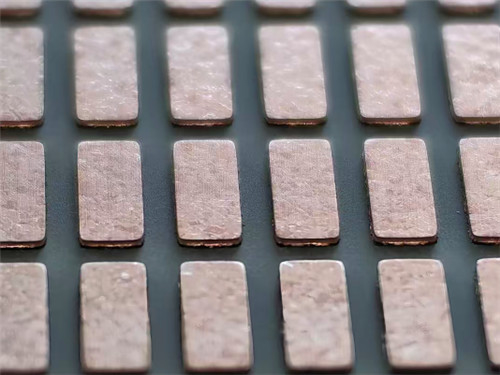

6 laag AlN-substraat keramisch PCB 1,5 mm dik voor probleemloze signaaloverdracht met onderdompeling van goud Prototypes beschikbaar.

Een korte inleiding

Dit type keramische printplaat heeft een ingewikkeld ontwerp van zes lagen en gebruikt aluminiumnitride (AlN) als substraat.Aluminiumnitride heeft een uitstekende thermische geleidbaarheid en elektrische isolatie eigenschappenDe afgeronde plaat dikte is 1,5 mm, en zowel de binnenste als de buitenste lagen zijn 1 oz afgewerkt koper.en de oppervlakte afwerking neemt een 2 micro-inch (2u ") onderdompeling goudZe worden geproduceerd volgens de IPC-klasse 2-norm.

Basisvoorschriften

Afmetingen van het bord: 51 mm x 52 mm = 1 PCS, +/- 0,15 mm

Minimum spoor/ruimte: 5/5 mils

Minimale gatgrootte: 0,4 mm

Geen blinde vias.

Afgewerkte platendikte: 1,5 mm +/-10%

Afgesloten Cu gewicht: 1 oz (1,4 mil) buitenste lagen

Via platingdikte: 20 μm

Oppervlakteafwerking: elektroless Nickel Immersion Gold (ENIG)

Top Silkscreen: Nee

Onderste zijderap: Nee

Topsoldermasker: Nee

Onderste soldeermasker: Nee

100% Elektrische test vóór verzending

Inleiding van keramische substraten van AlN

Aluminum Nitride Ceramic Copper Clad Laminate (AlN copper clad laminate for short) is a special electronic material with aluminum nitride (AlN) ceramic as the substrate and a high-purity copper layer on the surfaceHet combineert de ultra-hoge thermische geleidbaarheid van aluminiumnitride keramiek, uitstekende elektrische isolatie en de superieure elektrische geleidbaarheid van metaal koper.wordt een van de kernmaterialen op het gebied van krachtige elektronische apparatenHet is bekend als "de ultieme oplossing voor het warmteafvoerprobleem in de elektronica-industrie".

Kenmerken en voordelen

1. Ultra-hoge thermische geleidbaarheid prestaties

De thermische geleidbaarheid van aluminiumnitride is zo hoog als 170-200 W/(m·K), wat 8-10 keer hoger is dan die van traditionele aluminium-oxide-keramiek (Al2O3).Het kan de warmte die door elektronische componenten wordt gegenereerd snel naar het warmteafvoerstelsel leiden, waardoor de temperatuur van de splitsing van de chip aanzienlijk wordt verlaagd en de betrouwbaarheid en levensduur van de apparatuur wordt verbeterd.

2. lage coëfficiënt van thermische uitbreiding, overeenkomstige halfgeleidermaterialen

De coëfficiënt van thermische uitbreiding van aluminiumnitride (4,5 × 10−6/°C) is dicht bij dat van halfgeleidermaterialen zoals silicium (Si) en siliciumcarbide (SiC).die het risico op spanningskraak tijdens thermische cyclussen aanzienlijk kan verminderen en geschikt is voor scenario's met hoge temperaturen en een hoog vermogen.

3Uitstekende elektrische isolatie en hoge frequentie prestaties

Aluminiumnitride heeft een lage dielectrische constante (8,8-9,5) en een laag dielectrisch verlies (<0,001), waardoor de signaalvertraging en het energieverlies tijdens de hoogfrequente signaaloverdracht effectief kunnen worden verminderd,het maakt het een ideale keuze voor hoogfrequente apparaten zoals 5G-basisstations en millimetergolfradars.

4. Hoge mechanische sterkte en corrosiebestendigheid

Aluminiumnitride-keramiek heeft een hoge hardheid en een sterke chemische stabiliteit.AMB) zorgen voor een strakke binding tussen de koperlaag en het substraatHet is bestand tegen hoge temperaturen en corrosie en kan lange tijd in ruwe omgevingen worden gebruikt.

Gegevensblad

Materiaaldikte

Typische toepassingen

Inverters voor elektrische voertuigen:

Het gebruik van een 1 mm aluminiumnitride substraat als warmteafvoerder voor de IGBT verlaagt de werktemperatuur van de module met 20-30 °C, waardoor energie-efficiëntie en levensduur worden verbeterd.

GaN-versterkermodules in 5G-basisstations:

Het aluminiumnitride-substraat lost het probleem van de hoogfrequente warmteopwekking op en zorgt voor signaalstabiliteit.

industriële lasersnijmachines:

Het wordt gebruikt voor warmteafvoer van het CO2-lasercircuit, waardoor de door hoge temperaturen veroorzaakte straaldrift wordt vermeden.

Toekomstige trends

Met de popularisering van halfgeleiders van de derde generatie (SiC, GaN) is de vraag naar warmteafvoer in apparaten met een hoge krachtdichtheid toegenomen.Aluminiumnitride keramische schakelplaten zullen zich verder uitbreiden op de volgende gebieden::

• Nieuwe energie: fotovoltaïsche omvormers, energieopslagsystemen.

• Kunstmatige intelligentie: warmteafvoerplaten voor AI-chips.

• 6G-communicatie: Substraten voor circuits in de terahertz-frequentieband.
