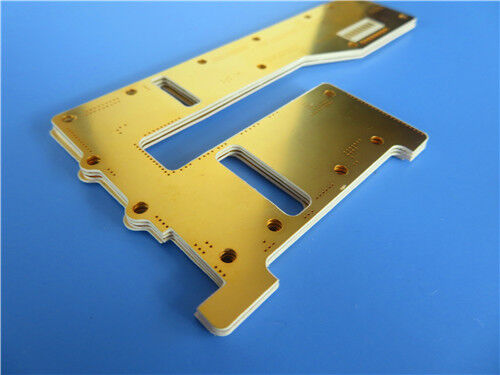

2-laags Rogers TMM13i PCB 0,6 mm dikke dompelgoud afwerking

Deze 2-laags Rogers TMM13i starre printplaat is een hoogwaardige RF- en microgolfprintplaat, ontworpen voor veeleisende hoogfrequente toepassingen. Gebouwd met premium Rogers TMM13i isotrope thermohardende keramische polymeersubstraatmateriaal, heeft de printplaat een standaard afgewerkte dikte van 0,6 mm en een kopergewicht van 1 oz (1,4 mils) op de buitenste laag. Het maakt gebruik van een immersion gold oppervlakteafwerking voor superieure elektrische geleidbaarheid en anti-oxidatievermogen, met een via-platingdikte van 20 µm om consistente en betrouwbare circuitgeleiding te garanderen. Uitgerust met een minimale lijnbreedte/scheiding van 5/8 mil en een minimale gatgrootte van 0,25 mm, maakt de printplaat gebruik van een structuur zonder blinde vias, gecombineerd met witte silkscreen aan de bovenzijde en een dubbelzijdige configuratie zonder soldeermasker. Vervaardigd volgens IPC-Klasse-2 criteria en gebaseerd op Gerber RS-274-X fabricagebestanden, ondergaat elke printplaat een volledige 100% elektrische test voorafgaand aan verzending, met wereldwijde leveringsdekking voor veelzijdige hoogfrequente circuitimplementatie.

PCB Specificatie

Deze hoogfrequente printplaat maakt gebruik van een robuuste 2-laags starre stapel zonder blinde vias, wat zorgt voor een hoge opbrengst, stabiele fabricage en optimale signaalintegriteit voor microgolfcircuits. De symmetrische laagstructuur levert consistente elektrische prestaties en minimale hoogfrequente signaalverzwakking.

PCB Stapelstructuur:

PCB Statistieken

Deze hoogwaardige TMM13i RF PCB beschikt over een goed geoptimaliseerde circuitlay-out voor hoogfrequente signaaloverdracht. Het wordt geleverd met een nauwkeurige componentenlay-out, padverdeling en via-plaatsing om te voldoen aan de eisen voor compacte afmetingen en zeer nauwkeurige assemblage.

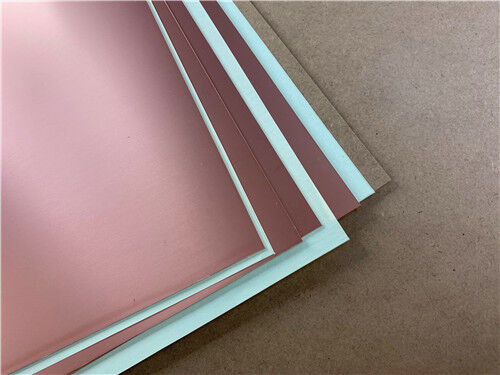

Rogers TMM13i Introductie substraat

Rogers TMM13i is een met keramiek gevuld koolwaterstof thermohardend polymeer composiet microgolf laminaat, speciaal ontworpen voor zeer betrouwbare plated thru-hole (PTH) stripline en microstrip toepassingen.

Het heeft een isotrope diëlektrische constante (Dk) met een thermische coëfficiënt van de diëlektrische constante van minder dan 30 ppm/°C, wat zorgt voor uitstekende elektrische stabiliteit over een breed temperatuurbereik. Het materiaal vertoont een isotrope thermische uitzettingscoëfficiënt (CTE) die nauw aansluit bij die van koper, wat de betrouwbaarheid van plated thru-holes onder thermische cycli aanzienlijk verbetert. Lage etskrimp maakt zeer nauwkeurige circuitpatronen mogelijk. De thermische geleidbaarheid is ongeveer twee keer zo hoog als die van conventionele PTFE/keramische laminaten, wat zorgt voor superieure warmteafvoer.

Gebaseerd op een thermohardend harsysteem, wordt TMM13i niet zacht bij verhitting, waardoor zorgen over padlifting of substraatvervorming tijdens draadbonding worden geëlimineerd. Bovendien vereist het geen natriumnaftaleen voorbehandeling voorafgaand aan chemische beplating en kan het worden verwerkt met standaard PCB-fabricageapparatuur, waardoor uitstekende RF-prestaties worden gecombineerd met productiecomfort.

Superieure elektrische en thermische eigenschappen

TMM13i Materiaal Voordelen en pluspunten

Presteert beter dan standaard FR4 en conventionele microgolf printplaten, deze 2-laags TMM13i printplaat levert uitstekende mechanische stabiliteit en fabricagecompatibiliteit, waardoor het ideaal is voor hoogfrequente en zeer nauwkeurige toepassingsscenario's.

Superieure mechanische stabiliteit: Bestand tegen kruip en koude stroming, behoudt stabiele structurele prestaties tijdens langdurige werking

Uitstekende chemische bestendigheid: Bestand tegen gangbare PCB-verwerkingschemicaliën en etsmiddelen, vermindert substraatschade en verhoogt de fabricageopbrengst

Geoptimaliseerde plating workflow: Vereist geen natriumnaftaleen voorbehandeling voor chemische beplating, verkort productiescycli en verlaagt kosten

Betrouwbare draadbonding mogelijkheid: Thermohardende harsconstructie voorkomt substraatvervorming en padlifting voor precisieverpakking

Uitgebreide kwaliteitsborging: 100% elektrische testen na productie elimineert circuitdefecten voor consistente betrouwbaarheid

Hoogwaardige immersion gold afwerking: Biedt superieure soldeerbaarheid, geleidbaarheid en oxidatiebestendigheid voor een langere levensduur

Typische toepassingen

Dankzij het ultralage signaalverlies, de consistente diëlektrische stabiliteit en de betrouwbare thermische weerstand, worden Rogers TMM13i hoogfrequente printplaten veelvuldig toegepast in zeer nauwkeurige RF- en microgolf industriële velden:

• Precisie chip testinstrumenten & industriële testers
• Microgolf diëlektrische polarisatoren en optische lenzen
• RF-filters, signaalkoppelaars en power divider componenten
• Aangepaste hoogfrequente RF- en microgolf circuitmodules
• Zeer nauwkeurige communicatie- en radar elektronische assemblages

Kwaliteits- & Servicegarantie

Alle TMM13i microgolf printplaten worden vervaardigd in strikte overeenstemming met IPC-Klasse-2 industriële kwaliteitspecificaties. Vervaardigd op basis van standaard Gerber RS-274-X fabricagebestanden, leveren deze printplaten nauwkeurige circuitpatronen en uitzonderlijke dimensionale consistentie voor betrouwbare hoogfrequente circuitlay-outs. Elke voltooide eenheid ondergaat een uitgebreide verificatie van de elektrische prestaties voorafgaand aan verzending om functionele defecten te elimineren en consistente kwaliteit te waarborgen. Met wereldwijde leveringsbereikbaarheid en professionele technische ondersteuning bieden deze hoogwaardige RF printplaten betrouwbare oplossingen voor industriële productie en high-end R&D-toepassingen op wereldwijde markten.
