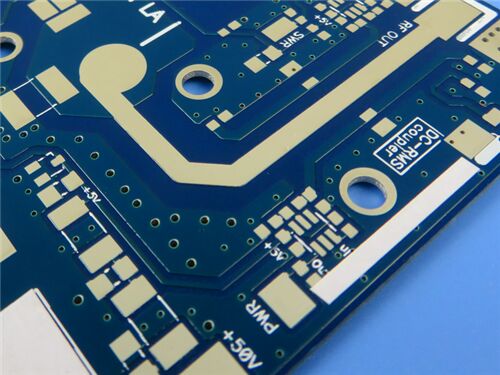

Deze 2-laag rigide RF-PCB is speciaal ontworpen voor hoogwaardige radiofrequentie (RF) toepassingen,gebruikmakend van Rogers RO4350B-materiaal, een speciaal geweven glasversterkt koolwaterstof/keramisch laminaatHet is ontworpen om de uitzonderlijke elektrische prestaties (bijna gelijk aan PTFE/geweven glas) in evenwicht te brengen met de vervaardigbaarheid van epoxy/glas,waardoor het ideaal is voor RF-systemen die een betrouwbare signaaloverdracht en stabiele prestaties vereisen.
PCB-specificatie
| Parameter |
Detail |
| Aantal lagen |
2-laag (stijve RF-structuur) |
| Basismateriaal |
Rogers RO4350B (eigendomsgeweven glasversterkt koolwaterstof/keramisch laminaat) |
| Afmetingen van het bord |
54 mm × 68 mm per stuk (1 PCS), tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
4 mils (sporen) / 6 mils (ruimte) |
| Minimale grootte van het gat |
0.3 mm |
| Vries |
Geen blinde vias; totale vias: 101; via bekleding dikte: 20 μm |
| Afgewerkte plaatdikte |
1.6mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor buitenste lagen |
| Oppervlakte afwerking |
Zilver voor onderdompeling |
| Zilkscherm |
Wit bovenste laag; geen zijdecrème onderste laag |
| Soldeermasker |
Blauw bovenste laag; geen soldeermasker onderste laag |
| Kwaliteitsborging |
100% elektrische test vóór verzending |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Hoogste laag (Copper_layer_1) |
met een gewicht van niet meer dan 10 kg |
35 μm |
| Substraatschaal |
Rogers RO4350B Core |
1.524 mm (60 mil) |
| Onderste laag (Copper_layer_2) |
met een gewicht van niet meer dan 10 kg |
35 μm |
Rogers RO4350B Materiaal Inleiding
Rogers RO4350B-materialen zijn gepatenteerde geweven glasversterkte koolwaterstof/keramiek die de elektrische prestaties van PTFE/wevenglas vergelijken met de fabricage van epoxy/glas.Deze laminaten bieden een strikte controle op de dielectrische constante (Dk) en behouden een laag verlies terwijl ze dezelfde verwerkingsmethoden gebruiken als standaard epoxy/glasmaterialenRO4350B is verkrijgbaar tegen een fractie van de kosten van conventionele microgolflaminaten en vereist niet de speciale door-gatbehandelingen of manipulatieprocedures die nodig zijn voor PTFE-materialen.Bovendien, RO4350B-laminaat is UL 94 V-0-gegradeerd, waardoor het geschikt is voor actieve apparaten en RF-ontwerpen met een hoog vermogen.
Belangrijkste informatie Kenmerken
| Kenmerken |
Specificatie/beschrijving |
| Dielektrische constante (Dk) |
3.48 ± 0,05 bij 10 GHz/23°C |
| Dissipatiefactor |
0.0037 bij 10 GHz/23°C |
| Thermische coëfficiënt van Dk |
+50 ppm/°C (van -50°C tot 150°C) |
| Warmtegeleidbaarheid |
0.69 W/m/°K |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 10 ppm/°C; Y-as: 12 ppm/°C; Z-as: 32 ppm/°C |
| Temperatuur van de glazen overgang (Tg) |
> 280 °C |
| Wateropname |
00,06% (lage wateropname) |
| Brandbaarheidsklasse |
UL 94-V0 |
| Vervaardigbaarheid |
Compatibel met standaard epoxy-/glasverwerkingsmethoden; geen speciale behandeling van het gat vereist |
Voordelen
Superieure RF-prestaties: Strakke Dk-controle en een lage dissipatiefactor zorgen voor een betrouwbare signaaloverdracht met hoge frequentie, cruciaal voor RF-toepassingen.
Kosten-efficiënte productie: gebruik maakt van standaard epoxy/glasverwerkingsworkflows, waardoor de productiekosten worden verlaagd in vergelijking met conventionele microgolflaminaat.
Hoge thermische stabiliteit: hoge Tg (> 280°C) en uitstekende thermische geleidbaarheid zorgen voor een stabiele prestatie in hoge temperatuuromgevingen.
Lage milieugevoeligheid: lage waterabsorptie (0,06%) minimaliseert de afname van de prestaties in vochtige omstandigheden.
Verbeterde veiligheid: UL 94-V0 ontvlambaarheidsclassificatie zorgt voor naleving van de veiligheidsnormen voor actieve apparaten en RF-ontwerpen met een hoog vermogen.
Kunstwerken
Tipe geleverde afbeelding: Gerber RS-274-X (industrie-standaardformaat voor PCB-productie)
Kwaliteitsstandaard en beschikbaarheid
Kwaliteitsstandaard: voldoet aan de IPC-klasse 2-kwaliteitsnormen.
Beschikbaarheid: Wereldwijde beschikbaarheid wordt ondersteund.
Typische toepassingen
- Telecommunicatie-infrastructuur: cellulaire basisstations, antennes en vermogenversterkers
-RF-identificatie: RF-identificatiemerkers
- Automobiele elektronica: automobielradar en -sensoren
- Satellietcommunicatie: LNB's (Low Noise Blocks) voor directe uitzendingssatellieten
Samenvatting
Het 2-lagige rigide RF-PCB met Rogers RO4350B-materiaal is een hoogwaardige, kosteneffectieve oplossing die is ontworpen voor veeleisende RF-toepassingen.Door de combinatie van superieure elektrische prestaties (bijna gelijk aan PTFE-materialen) met de fabricage van epoxy/glas, onderdompeling zilveren oppervlakte afwerking, en naleving van IPC-klasse-2-normen,het behandelt de belangrijkste uitdagingen in het ontwerp van RF-systemen, van stabiele hoogfrequente signaaloverdracht tot efficiënte volumeproductieDe wereldwijde beschikbaarheid en de UL 94-V0 veiligheidsrating maken het een betrouwbare keuze voor telecom-, automotive-, RFID- en satellietcommunicatieprojecten wereldwijd.
