MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken+dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/t
Toeleveringskapaciteit: 5000 pcs per maand
Gedetailleerde informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
CHINA
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-052.v1.0
Basismateriaal:
ROGERS 'RO4003C
Aantal lagen:
4-laags
PCB-dikte:
4,8 mm
PCB-grootte:
60 mm x 60 mm per stuk, met een tolerantie van +/- 0,15 mm
Koperen gewicht:
1oz (1,4 mil) voor zowel binnen- als buitenste lagen
Oppervlakteafwerking:
Elektroless nikkel Immersion Gold (Enig)
Markeren:

4-layer Rogers PCB Board

,

60mm x 60mm size Rogers RO4003C PCB

,

4.8mm thickness High-Frequency PCB

Productbeschrijving
Rogers RO4003C PCB 4-laag met tegenzakgaten
This high-performance 4-layer PCB is engineered using Rogers' RO4003C material--a woven glass reinforced hydrocarbon/ceramic laminate--to deliver exceptional electrical performance and manufacturability, waardoor het ideaal is voor hoogfrequente en RF toepassingen.
PCB-constructiedetails
Parameter Detail
Basismateriaal Rogers' RO4003C, een gepatenteerd geweven glas versterkt koolwaterstof/keramisch materiaal dat de elektrische prestaties van PTFE/geweven glas combineert met epoxy/glas vervaardigbaarheid.
Aantal lagen Vierlaag rigide PCB's, geoptimaliseerd voor complexe hoogfrequente signaalrouting en meerlaagse functionaliteit.
Afmetingen van het bord 60 mm x 60 mm per stuk, met een tolerantie van +/- 0,15 mm voor een nauwkeurige montage.
Minimaal spoor/ruimte 4/5 mils, waardoor fijne signaalrouting van cruciaal belang is voor hoogfrequente operaties.
Minimale grootte van het gat 0.4 mm, met plaats voor kleine onderdelen en met betrouwbare verbindingen.
Afgewerkte plaatdikte 4.8 mm, die een robuuste structurele integriteit biedt voor veeleisende toepassingen.
Afgesloten kopergewicht 1 oz (1,4 ml) voor zowel de binnen- als de buitenlagen, waardoor een lage weerstand en een efficiënte stroombehandeling worden gewaarborgd.
Oppervlakte afwerking Electroless Nickel Immersion Gold (ENIG), met uitstekende corrosiebestendigheid, soldeerbaarheid en stabiel elektrisch contact.
Zilkscherm Zwarte zijdecrème op de bovenste laag voor een duidelijke etikettering van de onderdelen; geen zijdecrème op de onderste laag.
Soldeermasker Geen soldeermasker op de bovenste of onderste lagen.
Bijzondere kenmerken Inclusief tegenzakgaten (conisch, 90 graden) voor veilige montage.
Kwaliteitsborging Ondergaat voor verzending 100% elektrische tests, zodat de prestaties foutloos zijn en aan de ontwerpspecificaties voldoen.

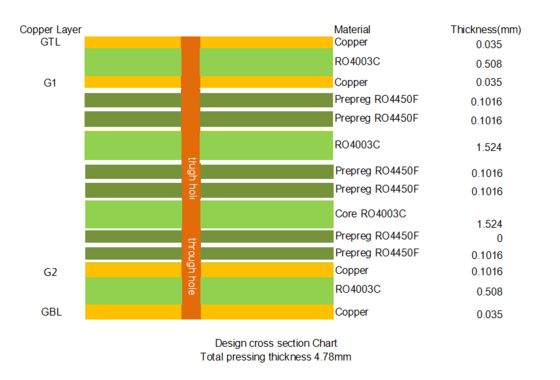

PCB-opstapeling
Het 5-lagige starre PCB is voorzien van een precieze stapeling die is ontworpen voor optimale signaalintegrititeit en thermische stabiliteit:
De laag Specificatie
Koperlaag 1 35 μm, die een solide geleidende baan voor hoogfrequente signalen biedt.
Rogers 4003C Core 0.508 mm (20 mil) dik, die de bovenste isolatielaag vormt met stabiele diëlektrische eigenschappen.
Koperlaag 2 35 μm, die het doorsturen van het signaal tussenin vergemakkelijkt.
Prepreg RO4450F (x2) 0.204 mm totale dikte, waardoor betrouwbare hechting tussen lagen wordt gewaarborgd.
Rogers 4003C Core 1.524 mm (60 mil) dik, als centrale isolatielaag.
Prepreg RO4450F (x2) 0.204mm totale dikte, met behoud van laagbinding.
Rogers 4003C Core 1.524 mm (60 mil) dikte, waardoor de structurele stijfheid en isolatie worden verbeterd.
Prepreg RO4450F (x2) 0.204mm totale dikte, zorgt voor laag integriteit.
Koperlaag 3 35 μm, met ondersteuning voor extra signaal- en stroomrouting.
Rogers 4003C Core 0.508 mm (20 mil) dik, die de onderste isolatielaag vormt.
Koperlaag 4 35 μm, die de bovenste laag weerspiegelt voor een evenwichtige elektrische prestatie.

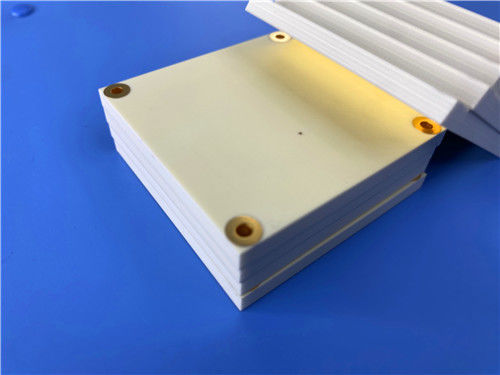

RO4003C PCB board close-up showing layer structure and countersunk holes

Kunstwerken en normen
Foto's:
Gerber RS-274-X, het industriestandaardformaat voor PCB-productie, dat compatibiliteit met productieprocessen garandeert.
Kwaliteitsnorm:
Gemaakt volgens IPC-klasse-2-specificaties, die hoge kwaliteit en betrouwbaarheid garanderen voor algemene en hoogfrequente elektronica.
RO4003C Materiaaloverzicht
Rogers' RO4003C is een geweven glas versterkt koolwaterstof/keramisch laminaat dat de elektrische prestaties van PTFE/geweven glas combineert met de vervaardigbaarheid van epoxy/glas.Het is verkrijgbaar in configuraties met behulp van 1080 en 1674 glasstoffen, die allemaal aan dezelfde elektrische prestatienormen voldoen.
In tegenstelling tot PTFE-gebaseerde materialen vereist RO4003C geen speciale behandeling of manipulatieprocedures, wat de productie vereenvoudigt.

RO4003C material sample showing laminate structure

Belangrijkste kenmerken van RO4003C
  • Dielectrische constante: 3,38 +/- 0,05 bij 10 GHz, waardoor een consistente signaalverspreiding wordt gewaarborgd.
  • Dissipatiefactor: 0,0027 bij 10 GHz en 0,0021 bij 2,5 GHz, waardoor signaalverlies over frequenties wordt geminimaliseerd.
  • Thermische coëfficiënt van dielektrische constante: +40 ppm/°C, waarbij de stabiliteit over temperatuurbereiken wordt gehandhaafd.
  • Thermische geleidbaarheid: 0,71 W/m/°K, waardoor een efficiënte warmteafvoer mogelijk is.
  • CTE: X-as: 11ppm/°C, Y-as: 14ppm/°C, Z-as: 46ppm/°C, waardoor dimensionale stabiliteit en compatibiliteit met koper worden gewaarborgd.
  • Vochtabsorptie: 0,06%, waarbij de prestaties in vochtige omgevingen behouden blijven.
  • Tg: > 280°C (536°F), waardoor tijdens de verwerking stabiele uitbreidingskenmerken worden gewaarborgd.
Voordelen van PCB
  • Ideaal voor meerlagige constructies: de eigenschappen van RO4003C ondersteunen complexe meerlagige platenontwerpen, cruciaal voor hoogfrequente toepassingen.
  • Kosteneffectieve productie: processen zoals FR-4 tegen een fractie van de kosten van conventionele microgolflaminaat, waardoor de productiekosten worden verlaagd.
  • High-Volume Compatibility: ontworpen voor prestatiegevoelige, high-volume toepassingen zonder afbreuk te doen aan de kwaliteit.
  • Betrouwbare doorgangen: lage Z-as CTE zorgt voor een betrouwbare doorgangskwaliteit, zelfs bij ernstige thermische schokomstandigheden.
  • Dimensionele stabiliteit: CTE, vergelijkbaar met koper, verbetert de stabiliteit en is geschikt voor gemengde dielectrische meerlagige platen.
Typische toepassingen
Dit PCB is geschikt voor:
  • Antennen en vermogenversterkers voor cellulaire basisstations
  • RF-identificatiemerkers
  • Radar en sensoren voor de automobielindustrie
  • Loud-noise blocks (LNB's) voor satellieten voor directe uitzending
Beschikbaarheid:
Deze PCB is beschikbaar voor wereldwijde verzending, waardoor de toegankelijkheid voor wereldwijde productie en projectvereisten wordt gewaarborgd.

RO4003C PCB in application showing mounted components
