30mil RO4534 PCB 2 laag onderdompeling zilver RF circuits
  • Naam
  • Naam

30mil RO4534 PCB 2 laag onderdompeling zilver RF circuits

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
RO4534
PCB-dikte:
30mil
PCB-grootte:
73.2 mm x 36,44 mm = 1 PCS, +/- 0,15 mm
Aantal lagen:
2-laag
Koperen gewicht:
1 oz (1,4 ml) buitenste lagen
Oppervlakte afwerking:
Onderdompeling zilver
Hoogste zijdeplaat:
Wit
Markeren:

30 millimeter onderdompeling zilver PCB

,

RO4534 Onderdompeling zilveren PCB's

,

RF pcb 2-laag

Productbeschrijving

We presenteren onze nieuw geleverde PCB met RO4534-substraten, zorgvuldig ontworpen om te voldoen aan de strenge eisen van de antennemarkt.RO4534-laminaat bouwt voort op het succes van de RO4000-serieDit met keramiek gevulde, glasversterkte koolwaterstofmateriaal levert gecontroleerde dielectrische constanten, lage verliesprestaties,en uitstekende passieve intermodulatie (PIM), waardoor het een ideale keuze is voor microstrip-antenne toepassingen.



Belangrijkste kenmerken
- Dielectrische constante: 3,4 bij 10 GHz
- Dissipatiefactor: 0,0027 bij 10 GHz
- PIM-waarde: typisch -157 dBC
- Thermische uitbreidingscoëfficiënt (CTE) **:
- X-as: 11 ppm/°C
- Y-as: 14 ppm/°C
- Z-as: 46 ppm/°C
- Temperatuur van overgang van glas (Tg): > 280 °C
- Vochtopname: 0,06%
- Loodvrije procescompatibiliteit: ja



Voordelen:
- Lage verliezen, lage Dk en lage PIM respons voor een breed scala aan toepassingen
- Thermosetharsysteem compatibel met standaard PCB-fabricage
- Uitstekende dimensionale stabiliteit voor een grotere opbrengst op grotere panelen
- Eenvormige mechanische eigenschappen voor het behoud van de mechanische vorm tijdens de behandeling
- Hoge thermische geleidbaarheid voor betere energiebeheer
- CTE vergelijkbaar met koper, vermindert de spanning in PCB-antenne



Vastgoed RO4534 De richting Eenheden Voorwaarde Testmethode
Dielektrische constante, er proces 3.4 ± 0.08 Z. - 10 GHz/23°C 2,5 GHz IPC-TM-650,2.5.5.5
Dissipatiefactor 0.0022 Z. - 2.5 GHz/23°C IPC-TM-650, 2.5.5.5
0.0027 10 GHz/23°C
PIM (typisch) -157 - dBc Geflecteerde 43 dBm geveegde tonen Summitek 1900b PIM-analysator
Dielectrische sterkte > 500 Z. V/mil 0.51 mm IPC-TM-650, 2.5.6.2
Dimensionale stabiliteit < 0.3 X, Y mm/m (mil/inch) na het etsen IPC-TM-650, 2.4.39A
Coëfficiënt van thermische uitbreiding 11 X ppm/°C -55 tot 288°C IPC-TM-650, 2.4.41
14 Y
46 Z.
Warmtegeleidbaarheid 0.6 - W/(m.K) 80°C ASTM C518
Vochtopname 0.06 - % D48/50 IPC-TM-650, 2.6.2.1 ASTM D570
Tg > 280 - °C TMA Een IPC-TM-650, 2.4.24.3
Dichtheid 1.8 - gm/cm3 - ASTM D792
Koperschil sterkte 6.3 (1.1) - Lbs/in (N/mm) 1 oz. EDC post soldeerfloat IPC-TM-650, 2.4.8
Ontvlambaarheid Niet-FR - - - UL 94
Loodvrij proces compatibel - Ja, dat klopt. - - - -



PCB-stapeling
Deze PCB heeft een robuuste 2-laag rigide stapel:


- Koperlaag 1: 35 μm
- RO4534 Kern: 0,762 mm
- Koperlaag 2: 35 μm



Details van de bouw
De afmetingen van de PCB's zijn 73,2 mm x 36,44 mm (± 0,15 mm), met een einddikte van 0,8 mm. Het biedt plaats aan een minimale sporen/ruimte van 4/4 mil en een minimale gatgrootte van 0,3 mm.De buitenste lagen hebben een afgewerkt kopergewicht van 1 oz (1De oppervlakte is onderdompeling zilver, met een witte bovenste zijde en een blauwe onderste zijde.Elk bord ondergaat 100% elektrische testen voor verzending om hoge kwaliteit te garanderen.



PCB materiaal: Keramisch gevulde, glasversterkte koolwaterstoffen
Aanduiding: RO4534
Dielectrische constante: 3.4
Dissipatiefactor 0.0027 10GHz
Aantal lagen: Double-sided PCB, Multilayer PCB, Hybrid PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
De dikte van het laminaat: 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Kaars koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure gold plated etc.



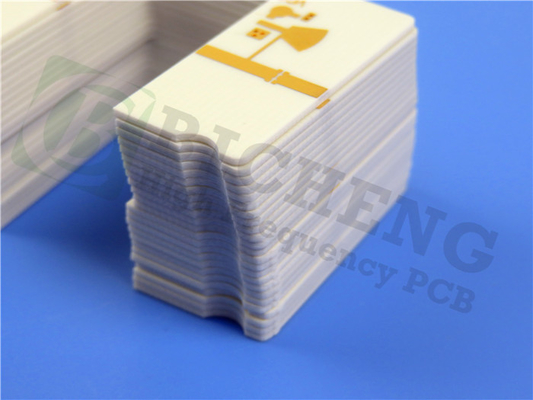

30mil RO4534 PCB 2 laag onderdompeling zilver RF circuits 0



Naleving en beschikbaarheid
- Artwork formaat: Gerber RS-274-X
- Kwaliteitsstandaard: IPC-klasse 2
- Beschikbaarheid: Wereldwijd



Typische toepassingen
- antennes van basisstations voor cellulaire infrastructuur
- WiMAX-antennennetwerken



Maak gebruik van de geavanceerde functies van de RO4534 PCB om zowel de prestaties als de kosteneffectiviteit van uw antenneontwerpen te verbeteren, waardoor betrouwbare functionaliteit in uitdagende omgevingen wordt gewaarborgd.
