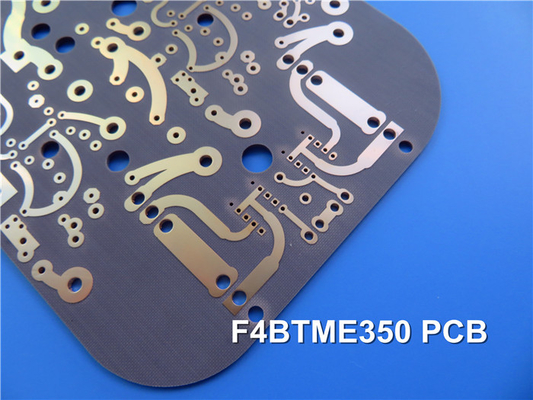

F4BTME298 RF-circuit board 60mil 2-laag onderdompeling tin

MOQ:	1 stuks
Prijs:	USD9.99-99.99/PCS
Standaardverpakking:	Vacuümzakken+kartonnen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Materiaal:

F4BTME298 Core

PCB-grootte:

51.51 mm x 111,92 mm = 1 PCS, +/- 0,15 mm

Koperen gewicht:

1 oz (1,4 ml) buitenste lagen

Oppervlakte afwerking:

Onderdompelingstin

Aantal lagen:

2-laag

PCB-dikte:

1.6mm

Markeren:

F4BTME298 rf-circuit board

60mil rf-Kringsraad

Onderdompeling Tin rf board

Productbeschrijving

De F4BTME298 PCB, een high-performance printed circuit board ontworpen voor veeleisende toepassingen.die nauwkeurig zijn vervaardigd door middel van een gespecialiseerd proces dat glasvezelstof combineertHet resultaat is een substraat dat uitblinkt in hoge frequentieprestaties, thermische stabiliteit en isolatie.

Belangrijkste kenmerken
Dielectrische constante (Dk): 2,98 ± 0,06 bij 10 GHz, waardoor een superieure signaalintegriteit wordt gewaarborgd.
Dissipatiefactor: uitzonderlijk laag bij 0,0018 bij 10 GHz en 0,0023 bij 20 GHz, waardoor energieverlies tot een minimum wordt beperkt.
Thermische prestaties: waarden van de coëfficiënt van thermische uitbreiding (CTE) van 15 ppm/°C (X-as), 16 ppm/°C (Y-as) en 78 ppm/°C (Z-as), bij werktemperaturen van -55°C tot 288°C.
Lage vochtopname: slechts 0,05%, waardoor de prestaties onder vochtige omstandigheden behouden blijven.
Passive Intermodulation (PIM): Uitstekende prestaties met een PIM-waarde van <-160 dBc.

Productkenmerken		Testomstandigheden	Eenheid	F4BTME298	F4BTME300	F4BTME320	F4BTME350
Dielektrische constante (typisch)		10 GHz	/	2.98	3.0	3.2	3.5
Dielektrische constante tolerantie		/	/	±0.06	±0.06	±0.06	±0.07
Verlies Tangent (typisch)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Verlies Tangent (typisch)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Dielectrische constante temperatuurcoëfficiënt		-55 °C tot 150 °C	PPM/°C	- 78	- 75	- 75	- 60
Peelsterkte		1 OZ F4BTM	N/mm	> 16	> 16	> 16	> 16
Peelsterkte		1 OZ F4BTME	N/mm	> 14	> 14	> 14	> 14
Volumeweerstand		Standaardvoorwaarde	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Oppervlakteweerstand		Standaardvoorwaarde	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Elektrische sterkte (Z-richting)		5 kW,500 V/s	KV/mm	> 26	> 30	> 32	> 32
Afbrekingsspanning (XY-richting)		5 kW,500 V/s	KV	> 34	> 35	> 40	> 40
Coëfficiënt van thermische uitbreiding	XY-richting	-55°C tot 288°C	ppm/oC	15,16	15,16	13,15	10,12
Coëfficiënt van thermische uitbreiding	Z-richting	-55°C tot 288°C	ppm/oC	78	72	58	51
Thermische spanning		260°C, 10s,3 keer		Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten
Wateropname		20 ± 2 °C, 24 uur	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Dichtheid		Kamertemperatuur	g/cm3	2.25	2.25	2.20	2.20
Langdurige werktemperatuur		Hoog-laagtemperatuurkamer	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Warmtegeleidbaarheid		Z-richting	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Alleen van toepassing op F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Ontvlambaarheid		/	UL-94	V-0	V-0	V-0	V-0
Materiële samenstelling		/	/	PTFE, glasvezel, nano-keramiek F4BTM gekoppeld aan ED-koperfolie, F4BTME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.

PCB-stackupconfiguratie
Deze PCB heeft een robuuste 2-laag rigide stapel:

Koperlaag 1: 35 μm
Kernmateriaal: F4BTME298 (1.524 mm / 60 mil)
Koperlaag 2: 35 μm

Deze configuratie resulteert in een afgewerkte plaat dikte van 1,6 mm, met een totaal kopergewicht van 1 oz (1,4 mil) over de buitenste lagen.

Details van de bouw
Afmetingen van het bord: 51,51 mm x 111,92 mm (±0,15 mm)
Minimum spoor/ruimte: 6/5 mils
Minimale gatgrootte: 0,3 mm
Via's: 41 in totaal, zonder blinde via's.
Oppervlakteafwerking: onderdompeling van tin voor uitstekende soldeerbaarheid.
Silkscreen en Solder Mask: beschikt over een wit bovenste silkscreen en een groen bovenste soldermasker; geen onderste silkscreen of soldermasker.
Elk PCB ondergaat vóór verzending strenge 100% elektrische tests om de betrouwbaarheid en prestaties te waarborgen.

Kwaliteitsborging

Dit PCB voldoet aan de IPC-klasse-2-kwaliteitsnorm en zorgt voor een hoge betrouwbaarheid voor verschillende toepassingen.

Toepassingen
De F4BTME298 PCB is ideaal voor een breed scala aan toepassingen, waaronder:

Luchtvaart- en cabineapparatuur
Microwave- en RF-technologieën
Militaire radarsystemen
Voedernetwerken
Fasegevoelige en gefasiseerde antennes
Satellietcommunicatie

Beschikbaarheid

Het F4BTME298 PCB is wereldwijd beschikbaar, waardoor het toegankelijk is voor ingenieurs en ontwerpers over de hele wereld die op zoek zijn naar hoogwaardige oplossingen voor hun projecten.

PCB materiaal:	PTFE / glasvezeldoek / nano-keramische vulstof
Aanduiding (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Aantal lagen:	Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (of totale dikte)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.
