De DiClad 527 PCB, een nieuw product dat Rogers DiClad 527 laminaat gebruikt.met een breedte van niet meer dan 50 mm,De DiClad 527 biedt een hogere verhouding van glasvezelversterking tot PTFE-gehalte, wat resulteert in een reeks verbeterde functies.
Kenmerken:
Dielectrische constante (Dk): 2,4 tot en met 2,6 bij 10 GHz en 1 MHz, 50% RH
Dissipatiefactor: 0,0017 bij 10 GHz, 0,0010 bij 1 MHz, 50% RH
TcDK (temperatuurcoëfficiënt van Dk): -153 ppm/°C, werkend van -10°C tot 140°C bij 10 GHz
Lage vochtopname: 0,03%
Coëfficiënt van thermische uitbreiding (CTE): as X - 14 ppm/°C, as Y - 21 ppm/°C, as Z - 173 ppm/°C
Voordelen:
Extremely Low Loss Tangent
Uitstekende dimensionale stabiliteit
Consistente productprestaties
Eenvormige elektrische eigenschappen over de frequentie
Betrouwbare mechanische prestaties
Uitstekende chemische weerstand
Stabiel Dk over een breed frequentiebereik
Lage schakelverliezen bij hoge frequenties
Minimale prestatieverschuiving in omgevingen met hoge luchtvochtigheid
| Eigenschappen |
DiClad 527 |
Eenheden |
Testomstandigheden |
Testmethode |
| Elektrische eigenschappen |
|
|
|
|
|
| Dielectrische constante |
2.40-2.60 |
- |
23 ̊C @ 50% RH |
10 GHz |
IPC TM-650 2.5.5.5 |
| Dielectrische constante |
2.40-2.60 |
- |
23 ̊C @ 50% RH |
1 MHz |
IPC TM-650 2.5.5.3 |
| Verdampingsfactor |
0.0017 |
|
23 ̊C @ 50% RH |
10 GHz |
IPC TM-650 2.5.5.5 |
| Verdampingsfactor |
0.0010 |
|
23 ̊C @ 50% RH |
1 MHz |
IPC TM-650 2.5.5.3 |
Thermische coëfficiënt van dielectricum
Constante |
-153 |
ppm/ ̊C |
-10 tot 140 ̊C |
10 GHz |
IPC TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 109 |
MΩ-cm |
C96/35/90 |
- |
IPC TM-650 2.5.17.1 |
| Oppervlakteweerstand |
4.5 x 107 |
MΩ |
C96/35/90 |
- |
IPC TM-650 2.5.17.1 |
| Dielectrische afbraak |
> 45 |
kV |
D48/50 |
- |
ASTM D-149 |
Arcweerstand
|
> 180 |
|
- |
- |
ASTM D-495 |
| Thermische eigenschappen |
|
|
|
|
|
| Coëfficiënt van thermische uitbreiding - x |
14 |
ppm/ ̊C |
- |
50 °C tot 150 °C |
IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - y |
21 |
ppm/ ̊C |
- |
50 °C tot 150 °C |
IPC TM-650 2.4.41 |
| Coëfficiënt van thermische uitbreiding - z |
173 |
ppm/ ̊C |
- |
50 °C tot 150 °C |
IPC TM-650 2.4.24 |
| Warmtegeleidbaarheid |
0.26 |
W/(m.K) |
|
|
ASTM E1461 |
| Mechanische eigenschappen |
|
|
|
|
|
| Koperschil sterkte |
14 |
Lbs/in |
10s @ 288 ̊C |
35 μm folie |
IPC TM-650 2.4.8 |
| Young's Modulus |
517, 706 |
KPSI |
23 ̊C @ 50% RH |
- |
ASTM D-638 |
| Treksterkte (MD, CMD) |
19.0, 15.0 |
KPSI |
23 ̊C @ 50% RH |
- |
ASTM D-882 |
| Compressiemodule |
359 |
KPSI |
23 ̊C @ 50% RH |
- |
ASTM D-695 |
Flex-modulus
|
537 |
KPSI |
23 ̊C @ 50% RH |
|
ASTM D-3039 |
| Fysieke eigenschappen |
|
|
|
|
|
| Ontvlambaarheid |
V-0 |
|
|
C48/23/50 &
C168/70 |
UL 94 |
| Vochtopname |
0.03 |
% |
E1/105+D24/23 |
|
IPC TM-650 2.6.2.2 |
| Dichtheid |
231 |
g/cm3 |
C24/23/50 |
Methode A |
ASTM D792 |
NASA
Uitgassing |
Totaal gewichtsverlies |
0.02 |
% |
125°C, ≤ 10-6 torr |
NASA SP-R-0022A |
| Verzamelde vluchtige dieren |
0.00 |
% |
| Waterdamp teruggevonden |
0.01 |
% |

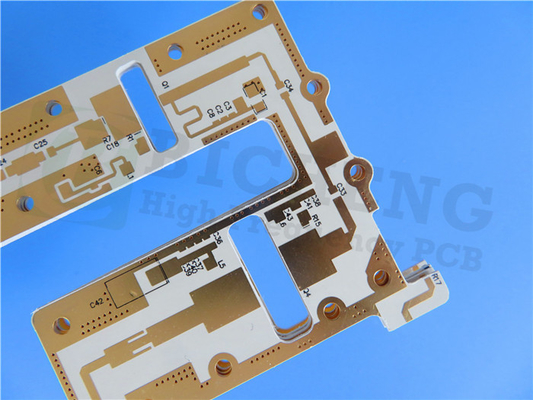

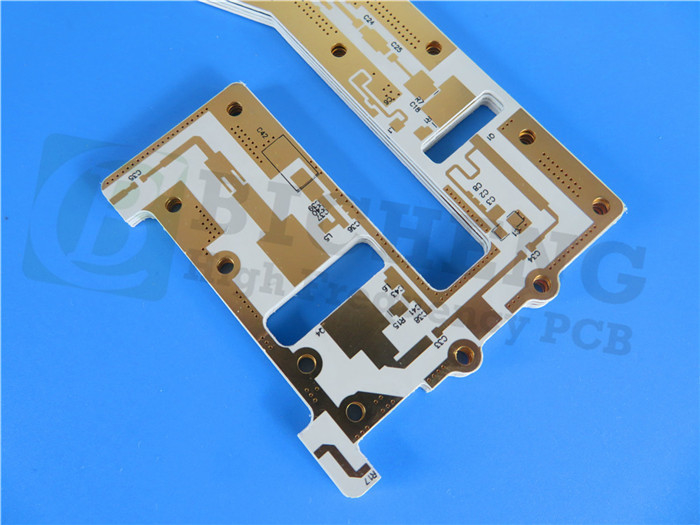

De DiClad 527 PCB is voorzien van een 2-laag rigide stapel voor een robuuste constructie.762 mm (30 mil) dikDe stack-up wordt aangevuld met koperlaag 2, die overeenkomt met dezelfde dikte van 35 μm. Deze configuratie zorgt voor betrouwbare prestaties en efficiënte signaaloverdracht door het circuit.
Als het gaat om bouwdetails, biedt de DiClad 527 PCB precieze specificaties om aan uw behoeften te voldoen.met een tolerantie van +/- 0Met een minimale gaatjesgrootte van 0,4 mm, is de splitsing van de splitsing van de splitsing van de splitsing van de splitsing van de splitsing van de splitsing van de splitsing van de splitsing.het PCB is geschikt voor verschillende componenten en vergemakkelijkt een efficiënte montage.
Het PCB-ontwerp sluit blinde vias uit, waardoor het productieproces wordt vereenvoudigd.Het kopergewicht is ingesteld op 1 oz (1.4 mils) voor de buitenste lagen, waardoor een efficiënt thermisch beheer en een betrouwbare geleidbaarheid worden gewaarborgd.
Voor de oppervlakteafwerking is het DiClad 527 PCB voorzien van onderdompeling zilver, dat een uitstekende geleidbaarheid en corrosiebestandheid biedt.die een gemakkelijke identificatie en montage van onderdelen mogelijk maaktHet bovenste soldeermasker is groen en biedt bescherming en isolatie voor de kopersporen.De afwezigheid van een bodem silkscreen en bodem soldeer masker stroomlijnt het productieproces met behoud van functionaliteit.
Om de hoogste kwaliteit te garanderen, ondergaat elke DiClad 527 PCB vóór verzending een 100% elektrische test.Het geeft je vertrouwen in de prestaties..
| PCB materiaal: |
Geweven glasvezel/PTFE composiet |
| Aanduiding: |
DiClad 527 |
| Dielectrische constante: |
2.40-2.60 10GHz/23 ̊C |
| Dissipatiefactor |
0.0017 10 GHz/23 ̊C |
| Aantal lagen: |
Eenzijdig, dubbelzijdig, meerlagig PCB, hybride PCB |
| Koperen gewicht: |
1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte |
20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Onderdompelingsgoud, HASL, onderdompeling zilver, onderdompeling tin, ENEPIG, OSP, Bare koper, puur goud, enz. |
Met 21 componenten en in totaal 83 pads biedt het PCB veelzijdigheid voor verschillende elektronische ontwerpen.het bieden van opties voor verschillende componentenplaatsings- en montagetechniekenHet PCB bevat 23 via's voor efficiënte signaalrouting en connectiviteit.
Het ontwerpformaat voor de DiClad 527 PCB is Gerber RS-274-X, een algemeen aanvaarde standaard in de industrie.Het is wereldwijd verkrijgbaar., zodat u toegang hebt tot deze geavanceerde PCB voor uw projecten, ongeacht uw locatie.
Typische toepassingen:
Radarvoedernetwerken
Commerciële gefaseerde matrixnetwerken
Antennen voor basisstations met lage verliezen
Stelsels voor begeleiding
Digitale radioantennes
Filters, koppelingen, LNA's
