| Materiaal: | Polyimide Core SF201- 0,025 mm | PCB-grootte: | 200 mm x 150 mm = 15 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | Onderdompelingsgoud |
| Aantal lagen: | Eenzijdig | PCB-dikte: | 0,13 mm |

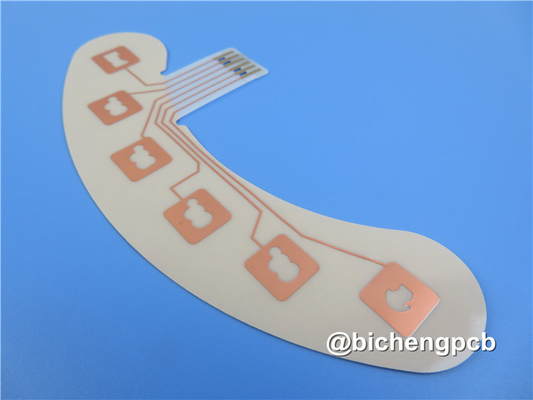

| Markeren: | Flexibel PCB van polyimide zonder kleefstof,0.13mm Flexibel PCB,Geel bedekte flexibele PCB |
||
Dit PCB is gemaakt van hoogwaardig polyamid-flexibel PCB-materiaal.het garanderen van uitzonderlijke prestaties en duurzaamheid. met een dielektrische constante (Dk) van 3,51 bij 10 GHz/23°C en een dissipatiefactor van 0,0059 bij dezelfde frequentie en temperatuur,Dit PCB garandeert een betrouwbare signaaloverdracht en minimaal signaalverlies..
Belangrijkste voordelen:
Uitstekende soldeerbetrouwbaarheid, dimensionale stabiliteit en chemische weerstand.
Uitstekende flexibiliteit en elektrische eigenschappen.
Halogeenvrij en voldoet aan de EU-richtlijn RoHS.
Opties voor RA-koperfolie en omgekeerd behandelde folie.
Verscheidene koperen gewichtsopties: 12 μm, 18 μm, 35 μm, 70 μm.
Opties voor de dikte van polyimide: 12,5 μm, 20 μm, 25 μm.
Compatibel met de EU RoHS richtlijn, vrij van Pb, Hg, Cd, Cr6+, PBB, PBDE, en meer.
FPC Stackup:
De SF201 is een flexibel enkellagig PCB met de volgende stapel:
Koperlaag: 35 μm
Polyimide Core SF201: 0,025 mm
FPC-constructie:
Afmetingen van het bord: 200 mm x 150 mm (15 PCS), met een tolerantie van +/- 0,15 mm.
Minimum spoor/ruimte: 4/4 mil.
Minimale gatgrootte: 0,3 mm.
Geen blinde vias.
Afgeronde plaatdikte: 0,13 mm.
Afgesloten kopergewicht: 1 oz (1,4 mil) op de buitenste lagen.
Oppervlakte afwerking: onderdompeling goud.
Top Silkscreen: wit.
Bottom Silkscreen: Geen.
Top Solder Mask: Geel Coverlay.
Bottom Solder Mask: Geel coverlay.
100% elektrische test: Elke PCB ondergaat vóór verzending een uitgebreide elektrische test.
Deze flexibele PCB bestaat uit 17 componenten en heeft in totaal 23 pads.De bovenkant van het PCB bevat 23 pads met oppervlakte-montage-technologie (SMT)De PCB heeft één net, wat een enkele elektrische verbinding of signaalweg aangeeft.Deze statistieken geven een beknopt overzicht van de belangrijkste kenmerken en de lay-out van de SF201 flexibele PCB.
Artwork en normen:
Deze flexibele PCB accepteert Gerber RS-274-X artwork bestanden en voldoet aan de IPC-Class-2-standaard, waardoor kwalitatief hoogwaardige productie en prestaties worden gewaarborgd.Toegankelijkheid bieden aan klanten wereldwijd.
Typische toepassingen:
De SF201 is geschikt voor een breed scala aan toepassingen, waaronder:
Computers.
Mobiele telefoons.
Digitale camera's.
Video's.
Platte schermen.
Apparatuur en instrumenten.
Automobiele elektronica.
Ervaar de betrouwbaarheid en flexibiliteit van deze flexibele PCB.de SF201 levert uitstekende prestaties en voldoet aan strenge kwaliteitsnormen.
