| Materiaal: | RO4360G2 | PCB-grootte: | 68.35 mm x 41.4 mm = 1 PCS |
|---|---|---|---|
| Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | Onderdompelingsgoud |
| Aantal lagen: | 2 lagen | PCB-dikte: | 0.6mm |
| Markeren: | RO4360G2 RF-PCB-bord,20 millimeter RF-PCB-bord,Onderdompeling Goud RF PCB Board |
||

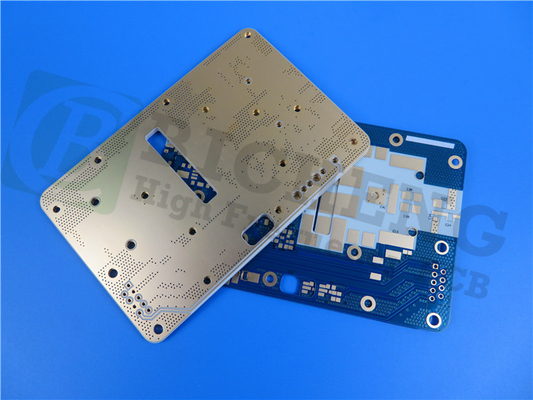

De nieuw verscheepte RO4360G2 2-layer rigide PCB is een geavanceerd product dat prestaties en verwerkingsmogelijkheden combineert, waardoor het ideaal is voor een breed scala aan toepassingen.Laten we de belangrijkste kenmerken en voordelen van deze uitzonderlijke PCB verdiepen:
Kenmerken:
- Dielectrische constante (Dk) van 6,15+/- 0,15 bij 10 GHz/23°C: zorgt voor een betrouwbare signaaloverdracht en optimale prestaties.
- Dissipatiefactor van 0,0038 bij 10 GHz/23°C: vermindert het signaalverlies tot een minimum en behoudt de signaalintegratie.
- Hoge thermische geleidbaarheid van 0,75 W/mK: efficiënte warmteafvoer die de betrouwbaarheid en prestaties verbetert.
- lage thermische uitbreidingscoëfficiënt op de Z-as bij 28 ppm/°C: zorgt voor dimensie stabiliteit bij verschillende temperaturen.
- Loodvrij Procescompatibel, 94V-0 ontvlambaarheid: milieuvriendelijk en voldoet aan de strenge veiligheidsvoorschriften.
| RO4360G2 Typische waarde | |||||
| Vastgoed | RO4360G2 | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 6.15±0.15 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz/23°C | |||||
| Dissipatiefactor,tanδ | 0.0038 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Warmtegeleidbaarheid | 0.75 | W/mK | 50°C | ASTM D-5470 | |
| Volumeweerstand | 4.0 x 1013 | Ω.cm | Verhoogde T | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 9.0 x 1012 | Ω | Verhoogde T | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 784 | Z. | V/mil | IPC-TM-650 2.5.6.2 | |
| Treksterkte | 131 (19) 97 ((14) | X Y | MPa (kpsi) | 40 uur 50% RH/23 | ASTM D638 |
| Buigkracht | 213(31) 145(21) | X Y | Mpa (kpsi) | 40 uur 50% RH/23 | IPC-TM-650, 2.4.4 |
| Coëfficiënt van thermische uitbreiding | 13 14 28 | X Y Z | ppm/°C | - 50°Ctot 288°CNa een herhaalde warmtecyclus | IPC-TM-650, 2.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 met behulp van TGA | ||
| T288 | > 30 | Z. | Min. | 30 min / 125°CPrebakken | IPC-TM-650 2.2.24.1 |
| Moessure Absorptie | 0.08 | % | 50°C48 uur | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Thermische coëfficiënt van er | -131 @10 GHz | Z. | ppm/°C | - 50°Ctot 150°C | IPC-TM-650, 2.5.5.5 |
| Dichtheid | 2.16 | gm/cm3 | NT1 geïsoleerd | ASTM D792 | |
| Koperen schil sterkte | 5.2 (0,91) | pli (N/mm) | Voorwaarde B | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 Dossier QMTS2. E102765 | |||
Voordelen:
- Flexibiliteit van het ontwerp: RO4360G2 biedt flexibiliteit van het ontwerp, waardoor innovatieve en op maat gemaakte toepassingen mogelijk zijn.
- Betrouwbaarheid van de doorlopende gaten: zorgt voor robuuste en betrouwbare verbindingen voor componenten.
- Compatibiliteit met geautomatiseerde assemblage: faciliteert efficiënte en gestroomlijnde productieprocessen.
- milieuvriendelijk - loodvrij proces compatibel: ondersteunt milieuvriendelijke initiatieven en naleving van de voorschriften.
- Efficiënte toeleveringsketen en korte levertijden: kosteneffectieve materiaaloptie met een snellere afhandeling.
De RO4360G2 2-layer rigide PCB is ontworpen met zorgvuldige constructie details om aan uw specifieke eisen te voldoen.Terwijl de minimale spoorbreedte van 4 mils en de ruimte van 6 mils zorgen voor een precieze signaalroutingMet een afgewerkte plaat dikte van 0,6 mm en een afgewerkte koper gewicht van 1 oz (1,4 mil) op de buitenste lagen, biedt dit PCB een slank profiel zonder afbreuk te doen aan geleidbaarheid.De 20 μm via plating dikte en onderdompeling goud oppervlak afwerking zorgen voor betrouwbare elektrische verbindingen en uitstekende soldeerbaarheidHet bovenste en onderste groene soldeermasker biedt bescherming en visuele helderheid, terwijl de 100% elektrische test vóór verzending de kwaliteit garandeert.5 mm via's gevuld met hars en bedekt verbetert de structurele integriteitMet 11 componenten, 70 pads (46 through-hole en 24 top SMT) en 35 vias biedt dit PCB veelzijdigheid voor verschillende toepassingen.
De PCB-statistieken tonen zijn belangrijkste kenmerken: met 3 netten maakt de PCB meerdere signaalpaden mogelijk en het precieze ontwerp zorgt voor een efficiënte interconnectie.Of u nu betrouwbare door-gat verbindingen of oppervlakte montage technologie nodig, is het RO4360G2 PCB uitgerust met 46 door-gat pads en 24 bovenste SMT pads.Deze bouwdetails en statistieken benadrukken de nauwkeurigheid van de, betrouwbaarheid en veelzijdigheid van de RO4360G2 2-laag rigide PCB, waardoor het een uitstekende keuze is voor diverse elektronische toepassingen.
Geaccepteerde norm: IPC-klasse 2.
| PCB materiaal: | Met koolwaterstof gevulde keramische thermosetmaterialen |
| Aanduiding: | RO4360G2 |
| Dielectrische constante: | 6.15 ± 0.15 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil ((0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil ((1.524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP enz. |
Toepassingen:
- Versterkers van het stationsvermogen: Versterking van het stationsvermogen met hoge prestaties.
- Kleine celtransceivers: het mogelijk maken van efficiënte en betrouwbare communicatie in kleine celtransceiversystemen.
Beschikbaarheid: het RO4360G2 PCB is wereldwijd verkrijgbaar en zorgt voor toegankelijkheid voor wereldwijde klanten.
Ervaar de kracht en efficiëntie van RO4360G2 2-Layer Rigid PCB in uw volgende project.
