| Aantal lagen: | 2-laag | Dikte: | 60.7mil |
|---|---|---|---|
| Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | Onderdompelingsgoud |
| Markeren: | Onderdompeling Goud RO4003C LoPro PCB,RO4003C LoPro PCB-circuit board,60.7mil RO4003C LoPro PCB |
||
We presenteren onze nieuw verscheepte PCB gebaseerd op RO4003C Low Profile.Het is een high-performance laminaat ontworpen om uitzonderlijke signaalintegrity en laag invoegverlies te leveren terwijl het kosteneffectieve circuit fabricage biedt.Door gebruik te maken van Rogers' eigen technologie, combineren de RO4003C LoPro laminaat... omgekeerd behandelde folie binding met de standaard RO4003C dielektrische,met als resultaat een laminaat met een laag geleiderverlies en een verbeterd invoegverliesDeze unieke technologie behoudt alle wenselijke kenmerken van het standaard RO4003C-laminaatsysteem.De koolwaterstofkeramische laminaten van RO4003C zijn speciaal ontworpen voor superieure hoogfrequente prestaties en compatibiliteit met standaard epoxy/glas (FR-4) processenHet gebruik van de nieuwe methode is echter niet noodzakelijk, omdat het gebruik van de nieuwe methode niet meer nodig is.
Met een dielektrische constante van 3,38+/- 0,05 bij 10 GHz/23°C en een dissipatiefactor van 0,0027 bij 10 GHz/23°C zorgt de RO4003C Low Profile PCB voor nauwkeurige en betrouwbare signaaloverdracht.Het vertoont uitstekende thermische eigenschappen met een Td> 425°C en een hoge Tg van meer dan 280 °C TMAHet laminaat heeft een hoge thermische geleidbaarheid van 0,64 W/mK, waardoor de warmte efficiënt wordt verdreven.terwijl de met koper gepaard gaande coëfficiënt van thermische uitbreiding varieert van -55 tot 288 °C met 11 ppm/°C voor de X-as en 14 ppm/°C voor de Y-asBovendien is het PCB loodvrij en verenigbaar met het proces, in overeenstemming met de milieuproblemen.
De RO4003C Low Profile PCB biedt tal van voordelen voor uw ontwerpen.Het vermindert passieve intermodulatie (PIM) voor basisstationantennesHet verminderde geleiderverlies draagt bij aan een betere thermische prestatie.Het is geschikt voor complexe circuitsHet PCB kan bestand zijn tegen verwerking bij hoge temperaturen en is bestand tegen CAF (conductive anodic filament) vorming, waardoor langdurige betrouwbaarheid wordt gewaarborgd.
| Vastgoed | Typische waarde | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante, proces | 3.38 ± 0.05 | z | - Dat is... | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante, ontwerp | 3.5 | z | - Dat is... | 8 tot 40 GHz | Differentiële faselengte methode |
| Dissipatiefactor bruin, | 0.0027 0.0021 | z | - Dat is... | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt van ¥r | 40 | z | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 X 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | z | KV/mm(V/mil) | 0.51 mm ((0.020 ̊) | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 26889(3900) | Y | MPa ((kpsi) | NT1 geïsoleerd | ASTM D638 |
| Treksterkte | 141 ((20.4) | Y | MPa ((kpsi) | NT1 geïsoleerd | ASTM D638 |
| Buigkracht | 276 ((40) | MPa ((kpsi) | IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m ((mils/inch) | na etsen +E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 | x | ppm/°C | -55 tot 288°C | IPC-TM-650 2.1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D3850 | ||
| Warmtegeleidbaarheid | 0.64 | W/m/°K | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0,060 ̊ monster Temperatuur 50°C | ASTM D570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| Koperschil sterkte | 1.05(6.0) | N/mm ((pli) | Na het solderen drijven 1 oz. TC folie | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
| PCB materiaal: | Keramische koolwaterstoflaminaten |
| Aanduiding: | RO4003C LoPro |
| Dielectrische constante: | 3.38±0.05 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil ((0.526mm), 32.7mil (0.831mm), 60.7mil ((1.542mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Kauw koper, HASL, ENIG, OSP, onderdompelingstink, enz. |

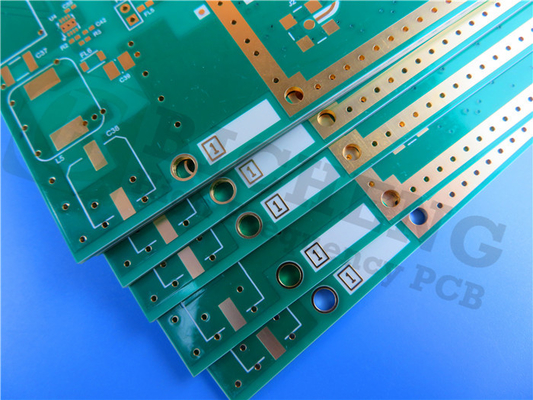

Dit PCB is een 2-lagig stijf bord met een stapel die bestaat uit een koperschaal van 35 μm, een Rogers RO4003C LoPro-substraat van 60,7 mil (1,542 mm) en een andere koperschaal van 35 μm.Het voldoet aan de IPC-klasse 2-normenDe afmetingen van het bord zijn 86,6 mm x 90,8 mm, en elke bestelling bevat 16 PCB's. De minimale sporen/ruimte is 4/4 mils, en de minimale gatgrootte is 0,4 mm.De dikte van het afgewerkte plank is 1.6 mm, met een buitenste laag koper van 1 oz (1,4 mil). De via plating dikte is 20 μm, en de oppervlakte is onderdompeling goud.terwijl het onderste soldeermasker niet aanwezig isHet PCB ondergaat vóór verzending een grondige 100% elektrische test, die de prestaties en betrouwbaarheid ervan garandeert.
De RO4003C Low Profile PCB is geschikt voor een breed scala aan toepassingen.Het is ook ideaal voor cellulaire basisstation antennes en vermogen versterkersHet heeft ook toepassingen in RF-identificatiemerkers en andere hoogfrequente ontwerpen.
Kies de RO4003C Low Profile PCB voor superieure signaalintegriteit, laag invoegverlies en kosteneffectieve circuitfabricage.Ervaar betrouwbare en hoogwaardige circuits met dit geavanceerde PCB-materiaal.
