| Materiaal: | Epoxyhars met een hoge Tg en hoge thermische betrouwbaarheid | niet: | 4.3 |
|---|---|---|---|
| Dikte: | 0.8mm | Afwerking van het oppervlak: | ENIG |
| Markeren: | ENIG TU-768 PCB met hoge Tg,0.8mm TU-768 PCB met hoge Tg,TU-768 High Tg PCB board |
||
Ik deel een nieuw RF PCB gemaakt van TU-768 materiaal.Het TU-768-laminaat van Taiwan Union is een laminaat met een hoge Tg (glasovergangstemperatuur) en een hoge thermische betrouwbaarheid dat is ontworpen om aan de strenge prestatievereisten te voldoen.Deze laminaten en prepregs zijn vervaardigd met behulp van hoogwaardig geweven E-glas bekleed met een epoxyharsysteem.met UV-blokkerende kenmerken en compatibiliteit met geautomatiseerde optische inspectieprocessen (AOI)De TU-768-serie is zeer geschikt voor toepassingen die veerkracht tegen thermische cycli en uitgebreide assemblagewerkzaamheden vereisen.TU-768-laminaten vertonen een uitzonderlijke CTE (thermische uitbreidingscoëfficiënt), superieure chemische weerstand, thermische stabiliteit en CAF (conductive anodic filament) weerstand.
Belangrijkste kenmerken:
- Dk (dielektrische constante) van 4,3 bij 10 GHz
- Dissipatiefactor van 0,0023 bij 10 GHz
- CTE x-as 11-15 ppm/°C, CTE y-as 11-15 ppm/°C
- coëfficiënt van thermische uitbreiding in verhouding tot koper
- Afbraaktemperatuur (Td) van 350 °C TGA
- Tg (glass transition temperature) van 180°C
- Hoge thermische betrouwbaarheid met T260 > 60 min, T288 > 15 min, T300 > 2 min
Voordelen:
- Compatibel met loodvrije processen
- Uitstekende coëfficiënt van thermische uitbreiding voor stabiliteit
- Anti-CAF (geleidende anodische filament) eigenschap voor een betere betrouwbaarheid
- Superieure chemische en thermische weerstand
- Fluorescerende eigenschappen maken AOI (geautomatiseerde optische inspectie) mogelijk
- Weerstand tegen vocht
| Typische waarden | Conditionering | IPC-4101 /126 | |
| Thermische | |||
| Tg (DMA) | 190°C | ||
| Tg (DSC) | 180°C | > 170°C | |
| Tg (TMA) | 170°C | E-2/105 | |
| Td (TGA) | 350°C | > 340°C | |
| CTE x-as | 11-15 ppm/°C | N/A | |
| CTE y-as | 11-15 ppm/°C | E-2/105 | N/A |
| CTE z-as | 2.70% | < 3,0% | |
| Thermische spanning, soldeer zweven, 288°C | > 60 sec | Een | > 10 sec |
| T260 | > 60 min | > 30 min | |
| T288 | > 20 min | E-2/105 | > 15 min |
| T300 | > 2 min | > 2 min | |
| Ontvlambaarheid | 94V-0 | E-24/125 | 94V-0 |
| DK & DF | |||
| Permittiviteit (RC 50%) @10GHz | 4.3 | ||
| Verlies Tangent (RC 50%) @10GHz | 0.018 | ||
| Elektrische apparatuur | |||
| Permittiviteit (RC50%) | |||
| 1 GHz (SPC-methode/4291B) | 4.4 / 4.3 | < 5.2 | |
| 5 GHz (SPC-methode) | 4.3 | E-2/105 | N/A |
| 10 GHz (SPC-methode) | 4.3 | N/A | |
| Verlies Tangent (RC50%) | |||
| 1 GHz (SPC-methode/4291B) | 0.019 /0.018 | < 0.035 | |
| 5 GHz (SPC-methode) | 0.021 | E-2/105 | N/A |
| 10 GHz (SPC-methode) | 0.023 | N/A | |
| Volumeweerstand | > 1010 MΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| Oppervlakteweerstand | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| Elektrische kracht | > 40 KV/mm | Een | > 30 KV/mm |
| Dielectrische afbraak | > 50 kV | Een | > 40 KV |
| Mechanische apparatuur | |||
| Young's Modulus | |||
| Warprichting. | 25 GPa | Een | N/A |
| Vul aanwijzingen | 22 GPa | ||
| Buigkracht | |||
| Lange kant | > 60.000 psi | Een | > 60.000 psi |
| In de dwarslijn | > 50000 psi | Een | > 50000 psi |
| Peelingsterkte, 1,0 oz RTF Cu-folie | 7~9 lb/in | Een | > 4 lb/in |
| Wateropname | 0.18% | E-1/105+D-24/23 | < 0,8 % |
PCB Stackup:
Dit PCB is een tweelaags stijf PCB-ontwerp met de volgende specificaties:
- koper_laag_1: 35 μm
- TU-768 Core: 0,76 mm.
- koper_laag_2: 35 μm
PCB-constructie:
- Afmetingen van de platen: 47,8 mm x 47,8 mm (1 PCS), met een tolerantie van +/- 0,15 mm
- Minimaal spoor/ruimte: 4/4 mils, waardoor precieze circuits kunnen worden gemaakt.
- Minimale gatgrootte: 0,2 mm, waardoor de onderdelen flexibel kunnen worden geplaatst
- Geen blinde vias, vergemakkelijkt het productieproces
- Afgeronde platendikte: 0,8 mm, evenwicht tussen duurzaamheid en compactheid
- Afgerond Cu-gewicht: 1 oz (1,4 ml) buitenste lagen, die een efficiënte geleiding garanderen
- Via de plaatdikte: 20 μm, waardoor betrouwbare interconnectiviteit mogelijk is
- Afwerking van het oppervlak: onderdompeling goud, voor bescherming en verbeterde geleidbaarheid
- Top Silkscreen: Wit, voor een gemakkelijker identificatie van de onderdelen
- Bottom Silkscreen: Geen, voor een schoon en minimalistisch uiterlijk
- Top Solder Mask: Zwart, versterkt soldering en bescherming
- Bottom Solder Mask: Geen, voor een vereenvoudigd PCB-ontwerp
- Elk PCB ondergaat vóór verzending een 100% elektrische test, die de kwaliteit en functionaliteit garandeert
PCB-statistieken
- Componenten: 11, die veelzijdigheid bieden voor verschillende toepassingen
- Totaal Pads: 24, die de verbinding van componenten vergemakkelijken
- Door de gaten Pads: 15, waardoor veilige verbindingen
- Top SMT Pads: 9, ondersteunende onderdelen van de SMT (surface mount technology)
- Onderste SMT-pads: 0, die een eenzijdige SMT-assemblage aangeven
- Via's: 7, waardoor een efficiënte signaalrouting mogelijk is
- Netten: 2, die een goede verbinding garanderen
| PCB materiaal: | Epoxyhars met een hoge Tg en hoge thermische betrouwbaarheid |
| Aanduiding: | TU-768 |
| Dielectrische constante: | 4.3 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm), 4oz (140 μm), 5oz (175 μm) |
| PCB-dikte: | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil ((0.635mm), 30mil (0.762mm), 62mil ((1.575mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, Zwart, Matt Zwart, Blauw, Matt Blauw, Geel, Rood enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP, onderdompeling tin, onderdompeling zilver enz. |
| Technologie: | HDI, Via in pad, Impedantiebeheersing, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes etc. |

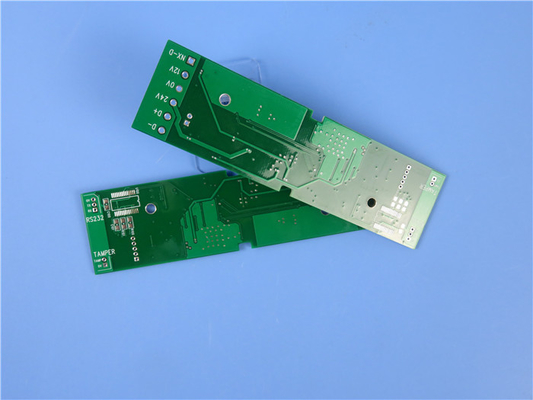

Foto's:
Deze pcb-afbeelding is beschikbaar in het Gerber RS-274-X-formaat, een veelgebruikte industriestandaard voor pcb-productie.
Kwaliteitsnorm en beschikbaarheid:
Het PCB voldoet aan de IPC-Klasse 2-kwaliteitsnorm, wat een hoge kwaliteit van productie en betrouwbaarheid garandeert.
Typische toepassingen:
De TU-768 PCB is op grote schaal toepasbaar op verschillende gebieden, waaronder:
- Consumentenelektronica
- Servers en werkstations
- Automobilerij
Met zijn hoge Tg- en thermische betrouwbaarheidskenmerken is het TU-768 PCB een uitstekende keuze voor veeleisende elektronische toepassingen die uitzonderlijke prestaties en duurzaamheid vereisen.
