Hoogfrequente Taconic printplaat RF-60A 1oz 25mil kaal koper
  • Naam

Hoogfrequente Taconic printplaat RF-60A 1oz 25mil kaal koper

MOQ: 1 stuk
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-4.V1.0
gebaseerd materiaal:
RF-60A
Dikte:
25mil
PCB-formaat:
12'x18', 18'x24'...
Oppervlakte:
naakt koper
Markeren:

Blote koperen printplaat

,

1oz Taconic PCB

,

RF-60A Taconic PCB

Productbeschrijving

Naakte het Koperpcb van hoge Frequentiepcb rf-60A 1oz 25mil



Het geweven glas versterken in rf-60A verzekert superieure driedimensionele stabiliteit en verhoogt flexural sterkte. Wegens zijn beperkte z-As uitbreiding, kan het betrouwbaar door gaten in uiterst hete montages worden geplateerd. Het is het optimale hoge product van DK voor toepassingen die verminderd kringsgrootte en gewicht, met een diëlektrische constante van ruwweg 6,15 vergen. Het is een grote optie voor rf-kringen toe te schrijven aan de lage elektroverliesfactor.

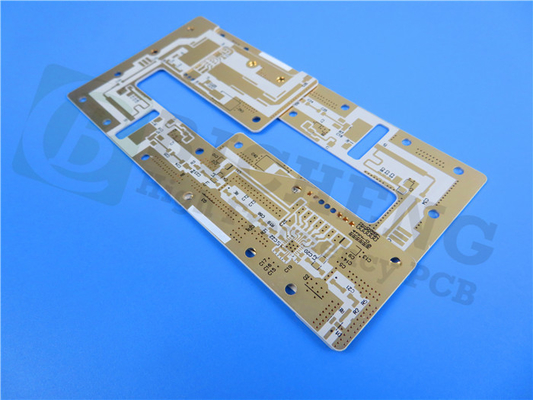

Hoogfrequente Taconic printplaat RF-60A 1oz 25mil kaal koper 0



Typische Toepassingen:

Machtsversterkers

Filters & Koppelingen

Passieve Componenten

Antennes



Gegevensblad van Taconic rf-60A

Bezit Testmethode Eenheid Waarde Eenheid Waarde
DK @ 10 GHz Ipc-650 2.5.5.6   6.15   6.15
Df @ 10 GHz Ipc-650 2.5.5.5 .1   0,0038   0,0038
Vochtigheidsabsorptie Ipc-650 2.6.2.1 % 0,02 % 0,02
Diëlektrische Analyse Ipc-650 2.5.6 kV 53 kV 53
Diëlektrische Sterkte ASTM D 149 V/mil 880 kV/mm 35
Volumeweerstandsvermogen Ipc-650 2.5.17.1 (na Vochtigheid) Mohm/cm 9.0 x 108 Mohm/cm 9.0 x 108
Oppervlakteweerstandsvermogen Ipc-650 2.5.17.1 (na Vochtigheid) Mohm 2.28 x 108 Mohm 2.28 x 108
Boogweerstand Ipc-650 2.5.1 Seconden 193 Seconden 193
Flexural Sterkte (M.D.) ASTM D 790 psi 18.300 N/mm2 126.2
Flexural Sterkte (CD) ASTM D 790 psi 14.600 N/mm2 100.7
Treksterkte (M.D.) ASTM D 3039 psi 19.500 N/mm2 134.4
Treksterkte (CD) ASTM D 3039 psi 16.300 N/mm2 112.4
De Modulus van jongelui ASTM D 3039 kpsi 1.590 N/mm2 11.000
Poisson Verhouding ASTM D 3039   0,068 N/mm2 0,068
Samenpersende Modulus ASTM D 695 (23°C) kpsi 338   2.330
Schilsterkte (1 oz. ED) Ipc-650 Seconden 2.4.8. 5.2.2 (Thermische Spanning) lbs/in 8 N/mm 1.4
Dimensionale Stabiliteit (M.D.) Ipc-650 Seconden van 2.4.39. 5.4 (na bak) mils/in 0,68 mm/M 0,68
Dimensionale Stabiliteit (CD) Ipc-650 Seconden van 2.4.39. 5.4 (na bak) mils/in 1.05 mm/M 1.05
Dichtheid (Soortelijk gewicht) ASTM D 792 g/cm3 2.79 g/cm3 2.79
Warmtegeleidingsvermogen ASTM F 433 W/M*K 0,4 W/M*K 0,4
CTE (X-as) ASTM D 3386 (- 30°C - 125°C) ppm/°C 9 ppm/°C 9
CTE (y-as) ASTM D 3386 (- 30°C - 125°C) ppm/°C 8 ppm/°C 8
CTE (z-as) ASTM D 3386 (- 30°C - 125°C) ppm/°C 69 ppm/°C 69
Outgassing (% TML) ASTM E 595* % 0,02 % 0,02
Outgassing (% CVCM) ASTM E 595* % 0,00 % 0,00
Outgassing (% WVR) ASTM E 595* % 0,01 % 0,01
Brandbaarheidsclassificatie UL 94   V-0   V-0



Tags:

De Raad van PCB van HASL rf,

Taconic Raad van PCB van TLX rf,

Blote koperen printplaat
