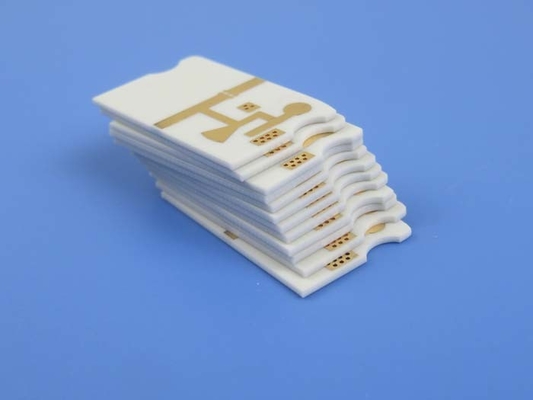

1.524mm schepen Dubbele PCB van Laagrogers rf Hoge Frequentie in

1.524mm Double Layer Rogers RF PCB Board High Frequency
1.524mm Double Layer Rogers RF PCB Board High Frequency 1.524mm Double Layer Rogers RF PCB Board High Frequency

Grote Afbeelding :  1.524mm schepen Dubbele PCB van Laagrogers rf Hoge Frequentie in

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-200.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1PCS
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: RO4835 1.524mm Laagtelling: 2 lagen
PCB-Dikte: 1,6 mm ±0.1 PCB-grootte: 12 x 26mm=1up
Kopergewicht: 1oz De oppervlakte eindigt: Onderdompelingsgoud
Hoog licht:

De dubbele Raad van de Laagrf Gedrukte Kring

,

1.524mm rf Kringsraad

,

Rogers High Frequency Circuit Board



RO4835 de Dubbele Laag 60mil 1.524mm Rogers van hoge Frequentiepcb 4835 PCB met Onderdompelingsgoud

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Algemene Beschrijving

Dit is een type van de hoge die frequentiepcb van Rogers op RO4835-laminaten, dubbele lagen met signaallaag wordt voortgebouwd aan hoogste kant, die laag aan bodemkant beschermen. Het is geplateerd met onderdompelingsgoud, geen soldeerselmasker of silkscreen. Het heeft gebruikend 60mil-substraten, 0.5oz-koper aanvang vervaardigd. De raad wordt vervaardigd vanaf IPC Klasse II norm. Alle raad is 100% elektro getest vóór verzending.



PCB-Specificaties

PCB-GROOTTE 12 x 26mm=1up
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 17um (0,5 oz) de HOOGSTE laag van +plate
RO4835 1.524mm
koper - 17um (0,5 oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 110 mil/110 mil
Minimum/Maximumgaten: 1,0 mm/1,0 mm
Aantal Verschillende Gaten: 1
Aantal Boorgaten: 10
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RO4835 1.524mm
Definitieve externe folie: 1,0 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 1,6 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud, 86,2%
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door gat (PTH), minimumgrootte 1.0mm.
FLAMIBILITY CLASSIFICATIE 94V-0
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



1.524mm schepen Dubbele PCB van Laagrogers rf Hoge Frequentie in 0



Ongeveer ons

Wij zijn een gevestigde leverancier en de exporteur die van hoge frequentiepcb in Shenzhen China, cellulaire basisstationantenne, satelliet, hoge frequentie passieve componenten scheiden, microfilmlijn en van de bandlijn kring, het materiaal van de millimetergolf, radarsystemen, digitale radiofrequentieantenne en andere gebieden wereldwijd 18 jaar. Onze hoge frequentie PCBs wordt hoofdzakelijk voortgebouwd op 3 hoge frequentie materiële merken: Rogers Corporation, Taconic en Wangling. De diëlektrische constante strekt zich van 2,2 uit tot 10,2 enz.



Wij hebben ook afdelingen van Fr-4 kringsraad, flexibele die kringen en metaalkern PCBs als prototypen, kleine looppas aan massaproduktie wordt gekenmerkt. Wij ook actief onderzoek en bouwen dergelijke PCB-projecten met hoge toegevoegde waarde zoals HDI, snelle draai, impedantiecontrole, schepen het zware koper en backplane enz. in Dit heeft gemaakt onze PCB-producten een efficiënte verlenging en een aanvulling, evenals vorming van geïntegreerde productenlijn produceren die van low-end tot high-end gaan.



Onze Voordelen

1. ISO9001, ISO14001, ISO13485, UL verklaarde productiefabriek;

2. PCB-de productie is strikt vanaf vereiste specificaties;

3. Het voldoen aan van uw PCB-behoeften van prototype aan massaproduktie;

4. Om het even welke Laag HDI PCBs;

5. 16000㎡ workshop; 8000 types van PCB's per maand;

6. Het snelle CADCAM-controleren en vrij PCB-citaat;

7. In aanmerking komend productentarief van eerste productie: >99% het tarief van de Klantenklacht: <1>

8. 19+-meer dan jaren van de ervaring van hoge frequentiepcb;

9. IPC Klassen 2/IPC Klasse 3;

10. Het vermogen van prototypepcb en het vermogen van de Volumeproductie;



Ons PCB-Vermogen (2022)


Parameter Waarde
Laagtellingen 1-32
Substraatmateriaal RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz.
Maximumgrootte Het vliegen test: 900*600mm, Inrichtingstest 460*380mm, Geen test 1100*600mm
De Tolerantie van het raadsoverzicht ±0,0059“(0.15mm)
PCB-Dikte 0,0157“ - 0,3937“ (0.40mm--10.00mm)
Diktetolerantie (T≥0.8mm) ±8%
Diktetolerantie (t<0.8mm) ±10%
De Dikte van de isolatielaag 0,00295“ - 0,1969“ (0.075mm--5.00mm)
Minimumspoor 0,003“ (0.075mm)
Minimumruimte 0,003“ (0.075mm)
Buitenkoperdikte 35µm--350µm (1oz-10oz)
Binnenkoperdikte 17µm--350µm (0.5oz - 10oz)
(Mechanisch) boorgat 0,0079“ - 0,25“ (0.2mm--6.35mm)
Gebeëindigd (Mechanisch) Gat 0,0039“ - 0,248“ (0.10mm--6.30mm)
(Mechanische) DiameterTolerance 0,00295“ (0.075mm)
(Mechanische) registratie 0,00197“ (0.05mm)
Beeldverhouding 12:1
Het Type van soldeerselmasker LPI
Min Soldermask Bridge 0,00315“ (0.08mm)
Min Soldermask Clearance 0,00197“ (0.05mm)
Stop via Diameter 0,0098“ - 0,0236“ (0.25mm--0.60mm)
De Tolerantie van de impedantiecontrole ±10%
De oppervlakte eindigt HASL, HASL ALS, ENIG, Onderdompelingstin, Onderdompelingszilver, OSP, Gouden Vinger, Zuivere gouden geplateerd enz.
