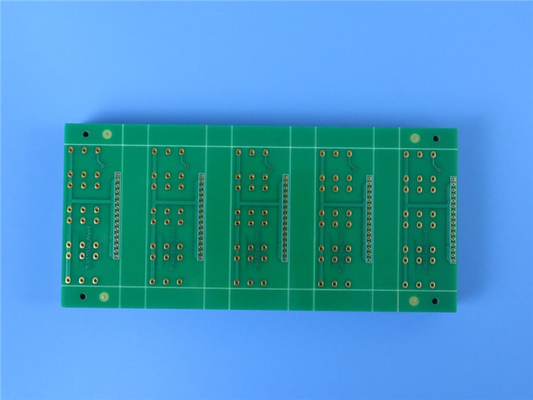

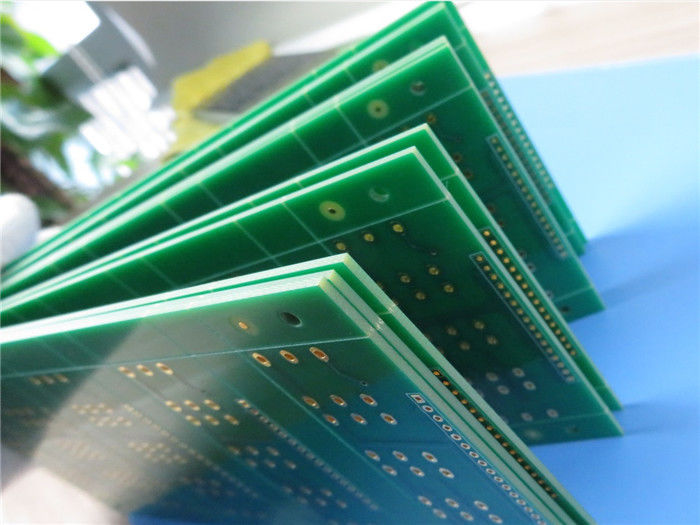

High Tg Printed Circuit Board (PCB)opS1000-2M Core en S1000-2MB Prepregmet Immersion Gold
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Algemene beschrijving
S1000-2M is een type High Tg printed circuit board materiaal vervaardigd door Shengyi met kenmerken van hoge prestaties en lage CTE, geschikt voor hoog multilayer PCB.05 mm tot 3 mm.2 mm, koper gewicht 0,5 oz tot 3 oz etc.
Kenmerken
- Loodvrij compatibel FR-4-laminaat: zorgt voor milieuvriendelijkheid en ondersteunt moderne soldeerprocessen.
- Hoge glazen transitietemperatuur (Tg 170°C): zorgt voor een superieure thermische stabiliteit en voorkomt vervorming bij extreme hitte.
- UV-blokkering/AOI-compatibel: verbetert de nauwkeurigheid van de inspectie en voorkomt valse metingen tijdens geautomatiseerde optische inspectie.
- Uitzonderlijke hittebestandheid: handhaaft de structurele en elektrische integriteit in hoge temperatuuromgevingen.
- Verminderde Z-Axis CTE: Minimaliseert geplateerde spanning door het gat, waardoor de betrouwbaarheid tijdens de thermische cyclus wordt verbeterd.
- Superieure anti-CAF prestaties: weerstaat geleidende anodische filamentatie, waardoor elektrische betrouwbaarheid op lange termijn wordt gewaarborgd.
- Lage wateropname: beschermt tegen vochtgeïnduceerde afbraak in vochtige bedrijfsomstandigheden.
- Uitstekende mechanische verwerkbaarheid: zorgt voor nauwkeurig boren, routen en fabricage zonder materiële schade.
Toepassingen
Computer
Communicatie
Elektronica voor de automobielindustrie
Geschikt voor PCB's met een hoog laaggetal
Onze PCB-capaciteit (S1000-2M)
| PCB materiaal: |
Hoge Tg, hoge prestaties en lage CTE epoxyhars |
| Aanduiding: |
S1000-2M |
| Dielectrische constante: |
4.6 bij 10 GHz |
| Aantal lagen: |
Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| PCB-dikte: |
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, Zwart, Matt Zwart, Blauw, Matt Blauw, Geel, Rood enz. |
| Afwerking van het oppervlak: |
Bare koper, HASL, ENIG, OSP, onderdompeling tin, onderdompeling zilver enz. |
| Technologie: |
HDI, Via in pad, Impedantiebeheersing, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes etc. |
Algemene eigenschappen van S1000-2M
| Testpunten |
Testmethode |
Testconditie |
Eenheid |
Typische waarde |
| Tg |
IPC-TM-650 2.4.24.4 |
DMA |
°C |
185 |
| IPC-TM-650 2.4.25D |
DSC |
°C |
180 |
| Td |
IPC-TM-650 2.4.24.6 |
TGA (5% W.L.) |
°C |
355 |
| T260 |
IPC-TM-650 2.4.24.1 |
TMA |
Min. |
> 60 |
| T288 |
IPC-TM-650 2.4.24.1 |
TMA |
Min. |
30 |
| T300 |
IPC-TM-650 2.4.24.1 |
TMA |
Min. |
15 |
| Thermische spanning |
IPC-TM-650 2.4.13.1 |
288°C, soldeerdop |
s |
> 100 |
| CTE (Z-as) |
IPC-TM-650 2.4.24 |
Voor Tg |
ppm/°C |
41 |
| IPC-TM-650 2.4.24 |
Na Tg |
ppm/°C |
208 |
| IPC-TM-650 2.4.24 |
50-260°C |
% |
2.4 |
| Permittiviteit (1 GHz) |
IPC-TM-650 2.5.5.9 |
C-24/23/50 |
- |
4.6 |
| Verlies Tangent (1GHz) |
IPC-TM-650 2.5.5.9 |
C-24/23/50 |
- |
0.018 |
| Volumeweerstand |
IPC-TM-650 2.5.17.1 |
C-96/35/90 |
MΩ-cm |
8.7 × 108 |
| Oppervlakteweerstand |
IPC-TM-650 2.5.17.1 |
C-96/35/90 |
MΩ |
2.2 × 107 |
| Arcweerstand |
IPC-TM-650 2.5.1 |
D-48/50+D-0.5/23 |
s |
133 |
| Dielectrische afbraak |
IPC-TM-650 2.5.6 |
D-48/50+D-0.5/23 |
kV |
> 45 |
| Peelingsterkte (1 oz) |
IPC-TM-650 2.4.8 |
288°C/10s |
N/mm [kg/in] |
1.3 [7.43] |
| Verbuigingsterkte (LW/CW) |
IPC-TM-650 2.4.4 |
Een |
MPa |
567/442 |
| Wateropname |
IPC-TM-650 2.6.2.1 |
D-24/23 |
% |
0.08 |
| Ontvlambaarheid |
UL94 |
C-48/23/50 |
Rating |
V-0 |
| CTI |
IEC 60112 |
Een |
Rating |
PLC 3 |
