Multilaagfr4 PCB schepen Hoge Tg Loodvrije 400mmX500mm in
  • Naam
  • Naam
  • Naam
  • Naam
  • Naam

Multilaagfr4 PCB schepen Hoge Tg Loodvrije 400mmX500mm in

MOQ: 1PCS
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
CHINA
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-506.V1.0
Grondstof:
Hoge Tg, Loodvrije Hoge Betrouwbaarheids Epoxyhars
Laagtelling:
Dubbele Laag, Multilayer, Hybride PCB
PCB-Dikte:
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
PCB-Grootte:
≤400mm X 500mm
Soldeerselmasker:
Groen, Zwart, Matt Black, Blauw, Matt Blue, Gele, Rode enz.
Kopergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
De oppervlakte eindigt:
Naakt koper, HASL, ENIG, OSP, Onderdompelingstin, Onderdompeling Zilveren etc….
Markeren:

De multiraad van Laagfr4 PCB

,

Loodvrije PCB Gedrukte Kringsraad

,

400mmX500mm Gedrukte Kringsraad

Productbeschrijving



Hoge Multi-layer Gedrukte de Kringsraad van Tg (PCB) op Loodvrije Naleving het-180ATC en het-180GNBS

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Algemene Beschrijving

Het-180ATC is geavanceerde multifunctionele gevulde epoxy hoge van Tg (175℃ door DSC) met hoge thermische betrouwbaarheid en CAF-weerstand. Het is geschikt voor diverse toepassingen en kan loodvrije assemblage overgaan 260℃. De dikte strekt zich 0.5mm tot 3.2mm, kopergewicht 0.5oz aan 3oz uit.



Toepassingen

Automobiel (ECU van de Motorruimte)

Multilayer en HDI-PCB

Backplanes

Gegevensopslag

Server en Voorzien van een netwerk

Telecommunicaties

Zwaar Koper

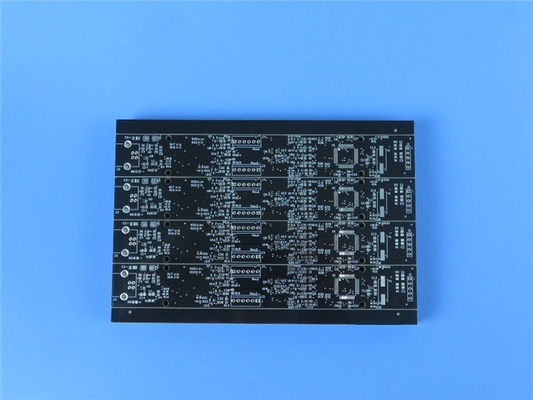

Multilaagfr4 PCB schepen Hoge Tg Loodvrije 400mmX500mm in 0



Zeer belangrijke Eigenschappen

Lage CTE

Hoge hittebestendigheid

Uitstekende CAF-weerstand

Goede door-gatenbetrouwbaarheid



Ons PCB-Vermogen (het-180ATC)

PCB-Materiaal: Hoge Tg, Loodvrije Hoge Betrouwbaarheids Epoxyhars
Benoeming: Het-180ATC
Diëlektrische constante: 4.4 bij 1GHz
Laagtelling: Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
PCB-dikte: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groen, Zwart, Matt Black, Blauw, Matt Blue, Gele, Rode enz.
De oppervlakte eindigt: Naakt koper, HASL, ENIG, OSP, Onderdompelingstin, Onderdompeling Zilveren etc….
Technologie: HDI, via in stootkussen, Impedantiecontrole, Blind Begraven via/via, Randplateren, BGA, Countsunk-Gaten enz.



Algemene Eigenschappen van het-180ATC

Punten IPC TM-650 Typische Waarde Eenheid
Schilsterkte, minimum 2.4.8   lb/inch
A. de lage folie van het profielkoper 5
B. de standaardfolie van het profielkoper 8
Volumeweerstandsvermogen 2.5.17.1 1x109 M - cm
Oppervlakteweerstandsvermogen 2.5.17.1 1x108 M
Vochtigheidsabsorptie, maximum 2.6.2.1 0,1 %
Diëlektrische constante (de harsinhoud van DK, 50%-)     --
A. 1MHz 2.5.5.9 4.5
B. 1GHz 2.5.5.9 4.4
Verliesraaklijn (Df, 50%-harsinhoud)     --
A. 1MHz 2.5.5.9 0,014
B. 1GHz 2.5.5.9 0,015
Flexural Sterkte, minimum     N/mm2
A. lengterichting 2.4.4 500-530
B. dwarsrichting   410-440
Thermische Spanning 10 s bij 288°C
A. Unetched 2.4.13.1 Pas Classificatie
B. geëtst   Pas
Brandbaarheid UL94 V-0 Classificatie
Vergelijkende Volgende Index (CTI) CEI 60112/UL 746 CTI 3 (175-249) Klasse (Volts)
De Temperatuur van de glasovergang (DSC) 2.4.25 175 ˚C
Decompositietemperatuur 2.4.24.6 345 ˚C
X/Y as CTE (40℃ aan 125℃) 2.4.41 11-13 / 13-15 ppm/˚C
Z-as CTE
A. alpha- 1   45 ppm/˚C
B. alpha- 2 2.4.24 210 ppm/˚C
C. 50 tot 260 Graden van C   2.7 %
Thermische Weerstand
A. T260 2.4.24.1 >60 Notulen
B. T288   20 Notulen

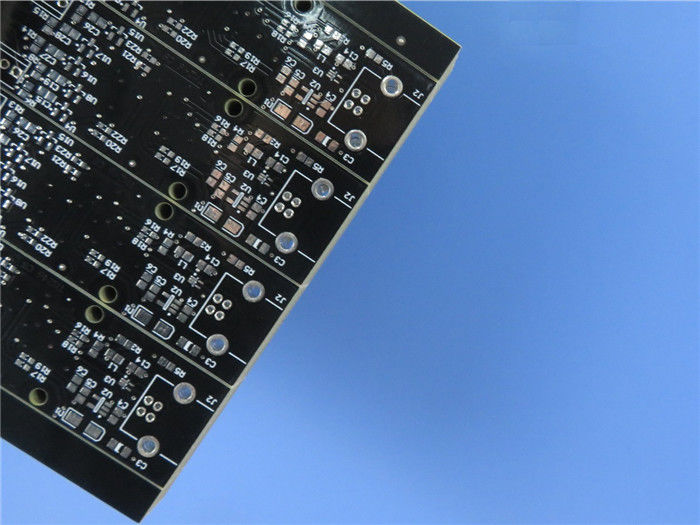

Multilaagfr4 PCB schepen Hoge Tg Loodvrije 400mmX500mm in 1
