De hoge Tg Gedrukte Raad van Kringsfr4 PCB met Onderdompelingsgoud
  • Naam
  • Naam
  • Naam
  • Naam

De hoge Tg Gedrukte Raad van Kringsfr4 PCB met Onderdompelingsgoud

MOQ: 1PCS
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
CHINA
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-501.V1.0
Basismateriaal:
FR-4 TU-872 SLK Sp
PCB-dikte:
1.61-1.62mm
Soldeermasker:
Groen
Zilkscherm:
Wit
Koperen gewicht:
1 oz
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

De gedrukte Raad van Kringsfr4 PCB

,

De hoge Raad van PCB van Tg FR4

,

Raad van onderdompelings de Gouden FR4 PCB

Productbeschrijving



Hoge Tg Printplaat(PCB)Gebouwd op 1,6 mm TU-872 SLK Sp (Low DK FR-4) met Immersion Gold

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



Een korte inleiding

Dit is een type laag DK/DF FR-4 PCB dat is gebouwd op TU-872 SLK Sp materiaal.De einddikte is 1Een paneel bestaat uit 16 stukken.



Typische toepassingen

1Radiofrequentie.

2- Backpanel, High Performance Computing

3Lijnkaarten, opslag

4Servers, Telecom, basisstation

5. Office Routers

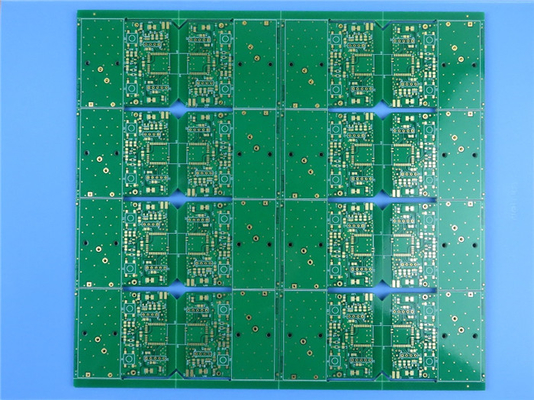

De hoge Tg Gedrukte Raad van Kringsfr4 PCB met Onderdompelingsgoud 0



PCB-specificaties

Posten Beschrijving Verplichting Werkelijk Resultaten
1Laminat Materiaaltype FR-4 TU-872 SLK Sp FR-4 TU-872 SLK Sp ACC
Tg 170°C 170°C ACC
Leverancier TU TU ACC
Dikte 10,6 ± 10% mm 1.61-1.62mm ACC
2.De dikte van de bekleding Hole Wall ≥25μm 26.51 μm ACC
met een breedte van niet meer dan 15 mm 35 μm 40.21 μm ACC
Inwendige koper 30 μm 31.15 μm ACC
3Soldaatmasker. Materiaaltype Kuangshun Kuangshun ACC
Kleur Groen Groen ACC
Rigiditeit (potloodtest) ≥4H of meer 5 uur ACC
S/M Dikte ≥10 μm 19.55 μm ACC
Plaats Beide kanten Beide kanten ACC
4. Onderdeelmerk Materiaaltype TAIYO/ IJR-4000 MW300 IJR-4000 MW300 ACC
Kleur Wit Wit ACC
Plaats C/S, S/S C/S, S/S ACC
5. Peelable Solder Mask Materiaaltype
Dikte
Plaats
6Identificatie UL-merkteken - Jawel. - Jawel. ACC
Datumcode WWYY 0421 ACC
Markeer locatie Slijpzijde Slijpzijde ACC
7Oppervlakte afwerking. Metode Onderdompelingsgoud Onderdompelingsgoud ACC
Dikte van tin
Nickeldikte 3-6 μm 5.27 μm ACC
Gouddikte 00,05 μm 0.065 μm ACC
8. Normativiteit RoHS Verordening (EG) nr. 45/2001 van het Europees Parlement en de Raad Goed. ACC
REACH Richtlijn 1907/2006 Goed. ACC
9- Een ring. Min. Lijnbreedte (mil) 7mil 6.8mil ACC
Min. Afstand (mil) 6mil 6.2mil ACC
10.V-groef Hoek 30 ± 5o 30o ACC
Restdikte 0.4±0,1 mm 0.38mm ACC
11Beveling. Hoek
Hoogte
12. functie Elektrische test 100% geslaagd 100% geslaagd ACC
13Uiterlijk. IPC-klassenniveau IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 ACC
Visuele inspectie IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 ACC
Warp en Twist ¥ 0,7% 0.32% ACC
14. Betrouwbaarheidstest Test met band Geen schillen Goed. ACC
Test met oplosmiddel Geen schillen Goed. ACC
Test van de soldeerbaarheid 265 ± 5°C Goed. ACC
Thermische spanningstest 288 ± 5°C Goed. ACC
Ionische besmettingstest ≦1.56μg/cm2 00,58 μg/cm2 ACC



PCB's met een hoge Tg

De thermische eigenschappen van het harssysteem worden gekenmerkt door de glazen overgangstemperatuur (Tg), die altijd in °C wordt uitgedrukt. De meest gebruikte eigenschap is de thermische uitbreiding.Bij het meten van de uitbreiding ten opzichte van de temperatuur, kunnen we een curve krijgen zoals in de volgende afbeelding. De Tg wordt bepaald door het snijvlak van de tangenten van de vlakke en steile delen van de uitbreidingscurve. Onder de glazen overgangstemperatuur,de epoxyhars is stijf en glasvormig; wanneer de glazen overgangstemperatuur wordt overschreden, verandert deze in een zachte en rubberige toestand.



Voor de meest gebruikte soorten epoxyhars (kwaliteit FR-4) ligt de glazen overgangstemperatuur tussen 115-130°C.de glazen overgangstemperatuur wordt gemakkelijk overschredenDe expansie van epoxyhars is ongeveer 15 tot 20 keer groter dan die van koper bij overschrijding van Tg.Dit impliceert een bepaald risico op barsten in de deuren van doorgesloten gaten.Onder de glazen temperatuur is de uitbreidingsratio tussen epoxy en koper slechts drie keer zo hoog.dus hier is het risico op scheuren verwaarloosbaar.



De Tg van algemene boards is hoger dan 130 graden Celsius, hoge Tg is over het algemeen hoger dan 170 graden Celsius, middel Tg ongeveer hoger dan 150 graden Celsius.



PCB-platen met Tg ≥ 170 °C worden gewoonlijk PCB's met een hoge Tg genoemd.



Deelmateriaal met hoge Tg in huis

Materiaal Tg(°C) Vervaardiging
S1000-2M 180 Shengyi
TU-768 170 TU
TU-872 SLK Sp 170 TU
TU-883 170 TU
IT-180ATC 175 ITEQ
PB-6167F 170 KB
M6 185
Kappa 438 280 Rogers.
RO4350B 280 Rogers.
RO4003C 280 Rogers.
RO4730G3 280 Rogers.
RO4360G2 280 Rogers.



De hoge Tg Gedrukte Raad van Kringsfr4 PCB met Onderdompelingsgoud 1
