Impedantie Gecontroleerde PCB 12 de Lagen Hoge Tg Gedrukte Raad van PCB van de Kringsraad HDI Multilayer op 2.0mm Fr-4

Impedantie Gecontroleerde PCB 12 de Lagen Hoge Tg Gedrukte Raad van PCB van de Kringsraad HDI Multilayer op 2.0mm Fr-4

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

1.1 algemene beschrijving

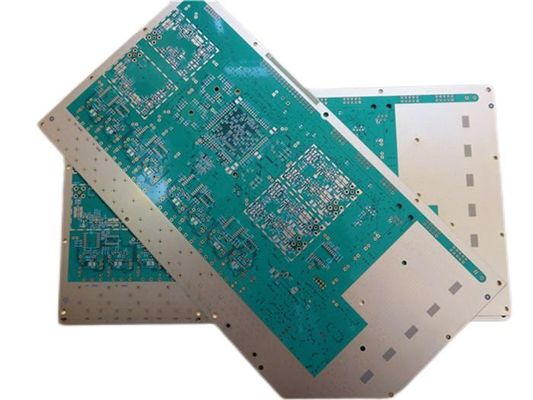

Dit is een type van impedantie gecontroleerde die PCB op materiaal Fr-4 met Tg 175°C voor de toepassing van Signaaltransmissie wordt voortgebouwd. Het is een 12 laagraad met 2,0 mm dik. Het bevat vias van 2+N+2 HDI (zie de opeenstapeling & vias). Witte silkscreens (Taiyo) zijn op groen soldeerselmasker (Taiyo) en onderdompelingsgoud op stootkussens. Zowel worden de impedantie van het Signaalspoor als de differentiële parenimpedantie gecontroleerd op lagen. Zie de hieronder tekening. De grondstof is van ITEQ. Het volledige paneel levert met enige omhooggaand. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk wordt 20 raad ingepakt voor verzending.

Signaal Trace Impedance Control

De differentiële Controle van de Parenimpedantie

1.2 eigenschappen en voordelen

Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃.

Lange opslagtijd (het kan meer dan 1 jaar in vacuümzak worden opgeslagen)

Verbeterde de snelheid van signaaltransmissie

PCB die op vereiste specificaties vervaardigt.

Snel en op tijd levering

UL erkend en richtlijn-Volgzame RoHS

Het vermogen van prototypepcb

1.3 toepassingen

Zonnebatterijlader

GPS-Ontvanger

Wi de Antenne van FI

De Draadloze Router van USB

Telefoonsystemen

1.4 parameter en gegevensblad

1.5 impedantiepcb en Impedantiegelijke

De kenmerkende impedantie van de leider op de gedrukte kringsraad is een belangrijke indicator van het kringsontwerp, vooral in het PCB-ontwerp van hoge frequentiekring. Of de kenmerkende impedantie van de leider verenigbaar is en de aanpassing met de kenmerkende die impedantie door het apparaat of het signaal wordt vereist moet in overweging worden genomen. Daarom moeten deze twee concepten in betrouwbaarheidsontwerp van PCB-ontwerp aandacht worden besteed.

Er zal een verscheidenheid van signaaltransmissie in de leider van kringsraad zijn. Om het tarief van transmissie te verhogen, moet het zijn frequentie verhogen. wegens de factoren van de kring zelf zoals ets, stapeldikte, spoorbreedte etc. zijn verschillend, zal het veranderingen van de impedantiewaarde veroorzaken, resulterend in zijn signaalvervorming. Daarom zou de impedantiewaarde van leider op de raad van de hoge snelheidskring binnen een bepaalde die waaier moeten worden gecontroleerd, als de „impedantiecontrole“ wordt bekend. De factoren die de impedantie van PCB telegraferend beïnvloeden zijn hoofdzakelijk de breedte van het koperspoor, de dikte van het koperspoor, de diëlektrische constante van diëlektrisch, de dikte van diëlektrisch, de dikte van het stootkussen, de weg van de grondlaag, de draden rond de bedrading, enz. Zo moet de impedantie van de bedrading op de raad in het ontwerp van PCB worden gecontroleerd om signaalbezinning en andere elektromagnetische interferentie en signaalintegriteitskwesties te vermijden zo ver mogelijk, om de stabiliteit van het daadwerkelijke gebruik van de PCB-raad te waarborgen. U kunt naar de overeenkomstige empirische formule voor de berekeningsmethode van microfilmlijn en van de strooklijn impedantie op PCB-raad verwijzen.
