PCB-dikte: | 0,8mm ±0,1 | PCB-grootte: | 120 x 60 mm = 1 naar boven |
---|---|---|---|
Soldeermasker: | Zwart | Zilkscherm: | Wit |
Koperen gewicht: | 35um ((1 oz) + plaat TOP laag, 35um ((1 oz) + plaat BOT laag | Oppervlakte afwerking: | Onderdompelingsgoud |
Markeren: | 30mil tweezijdige Taconic PCB,120mm Lange Taconic PCB,Taconic Gedrukte Kringsraad |

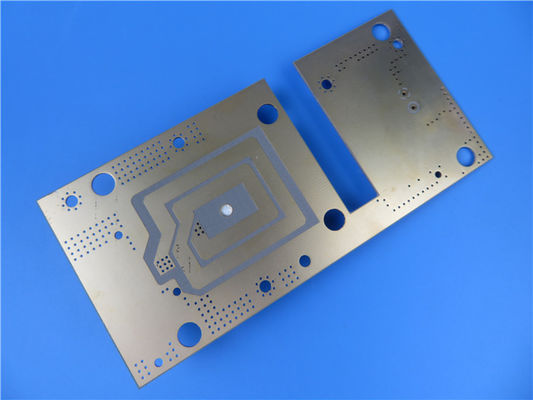

RF-35 RF High Tg PCB 30mil Double Sided High Frequency Printed Circuit Board Coating Immersion Gold and Black Solder Mask
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Een korte inleiding
Dit is een type ORCER (Organic Ceramic) RF-35 high frequency PCB. Het is gebouwd op 30 mil kern met 2 oz koper op zowel de bovenste als de onderste laag ((dubbelzijdig bord).Het is 120mm lang bij 60mm breed met onderdompeling goud op padsDe onderlaag is open voor lucht met goudoppervlak zoals we hebben gezien.
PCB-specificaties
PCB-grootte | 120 x 60 mm = 1 naar boven |
BOARD-TYPE | Double-sided PCB |
Aantal lagen | 2 lagen |
Op het oppervlak gemonteerde componenten | - Jawel. |
Door middel van gaten | - Nee. |
LAYER STACK | koper ------- 35um ((1 oz) + plaat TOP-laag |
RF-35 0,762 mm | |
koper ------- 35um ((1 oz) + plaat BOT-laag | |
Technologie | |
Minimaal spoor en ruimte: | 70,0 mil / 7,0 mil |
Minimale / maximale gaten: | 0.5 mm / 0.5 mm |
Aantal verschillende gaten: | 1 |
Aantal boorgaten: | 8 |
Aantal geslepen gletsjes: | 1 |
Aantal interne uitsnijdingen: | 1 |
Impedantieregeling: | - Nee. |
Aantal gouden vingers: | 0 |
Materiaal voor het bord | |
Glas epoxy: | RF-35 0,762 mm |
Eindfolie externe: | 2.0 oz |
Eindfolie intern: | N/A |
Eindhoogte van PCB: | 0.8 mm ± 0.1 |
Gelaagd en bekleed | |
Oppervlakte afwerking | Onderdompelingsgoud, 75% |
Soldeermasker: | Hoogste laag |
Kleur van het soldeermasker: | Zwart |
Type soldeermasker: | Kuangshun |
CONTOUR/SNIJTING | Routing |
Markering | |
Zijde van de legende van het onderdeel | Hoogste laag |
Kleur van de component Legende | Wit |
Naam of logo van de fabrikant: | N/A |
VIA | Geplaatst door een gat ((PTH), minimale grootte 0,5 mm. |
Vlambaarheidsklasse | 94V-0 |
DIMENSIE-TOLERANTIE | |
Omvang van de contour: | 0.0059" |
Platenplatering: | 0.0029" |
Tolerantie van de boor: | 0.002" |
TEST | 100% elektrische test voorafgaand aan verzending |
Type van te leveren kunstwerk | e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
Dienstverlening | Wereldwijd, wereldwijd. |
Taconische RF-PCB's
Behalve RF-35 zijn er andere soorten Taconic RF PCB's beschikbaar in ons huis. zoals RF-10 ((10mil,20mil, 25mil, 60mil en 125mil), RF-30A ((10mil, 20mil, 30mil, 40mil en 60mil), RF-35TC ((10mil, 20mil,30 ml), RF-60TC ((10mil, 20mil, 30mil, 60mil en 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil en 60mil) enz. DK varieert van 2,97 tot 10,2 enz.
Toepassingen:
Versterkers
Filters en koppelingen
Passieve componenten
anderePCB's Beschikbaar MAteriële
FR-4 Tg>135, High Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A enz.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, enz.
Rogers RT/duroïde 5880, RT/duroïde 5870, RT/duroïde 6002, RT/duroïde 6010, RT/duroïde 6035HTC enz.
Rogers TMM4, TMM10, Kappa 438 enz.
PTFE F4B (DK2).2DK2.65DK2.85DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)
Taconische TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 enz.
AD450, AD600, TC350 enz.
Nelco N4000, N9350, N9240
Metalen kern PCB, 1W/MK-3W/MK materiaal
Flexible PCB's
KAPITALITEIT
2500-3000 soorten per maand.
Dienstverlening
Noord-Amerika, Oceanië, Zuidoost-Azië, Oost-Europa, Afrika, Latijns-Amerika, West- en Zuid-Europa, Noord-Europa, Centraal- en Zuid-Azië, Midden-Oosten.
