Dubbele Taconic PCB van Laag rf-35A2 PCB 20mil met Onderdompelingsgoud

Dubbele Taconic PCB van Laag rf-35A2 PCB 20mil met Onderdompelingsgoud

MOQ: 1pcs
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-168.V1.0
Grondstof:
PTFE keramische glasvezel
laagtelling:
Dubbellaagse, meerlagige, hybride printplaat
PCB-dikte:
10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-Grootte:
≤400 mm x 500 mm
Soldeerselmasker:
Groene, Zwarte, Blauwe, Gele, Rode enz.
Kopergewicht:
0.5oz (17 µm), 1oz (35µm)
De oppervlakte eindigt:
Naakte koper, HASL, ENIG, Onderdompelingszilver, Immersoin-tin, OSP etc….
Markeren:

Raad van de Glasvezelpcb van PTFE de Ceramische

,

20mil de Raad van glasvezelpcb

,

De Raad van de Glasvezelpcb van machtsversterkers

Productbeschrijving



Taconic RF-35A2 PCB 20 mil (0,508 mm) 30 mil (0,762 mm) 60 mil (1,524 mm) met onderdompeling goud onderdompeling zilver en blauw masker

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Het RF-35A2-substraat van Taconic is ontworpen om een ​​ultralaag glasvezelgehalte te hebben om "best in class" insertion loss-eigenschappen en de uniforme diëlektrische constante van 3,5 +/-0,05 door het laminaat te bereiken.Het is een type eindversterkermateriaal met ultralaag verlies.



De uniforme verspreiding van keramiek door het laminaat levert een extreem lage thermische uitzettingscoëfficiënt X en Y op.Lage modulus en lage XY CTE-waarden maken RF-35A2 een aantrekkelijk materiaal voor chipdragers in oppervlaktemontagetechnologie.



RF-35A2 is vervaardigd met een gepatenteerd meerstapsproces met uitstekende diëlektrische prestaties en uitstekende koperafpelhechting. De lage dissipatiefactor van 0,0015 bij 10 GHz zorgt voor maximale vermogensoverdracht, wat resulteert in een lage warmteontwikkeling.

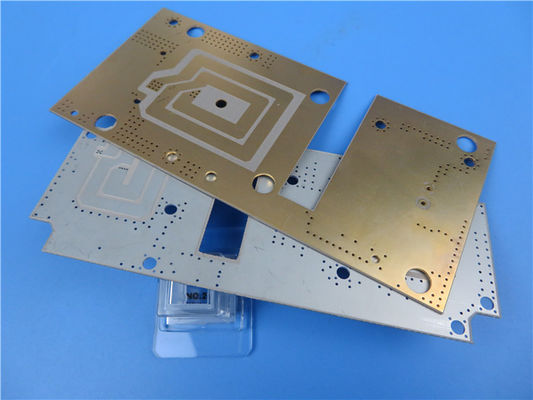

Dubbele Taconic PCB van Laag rf-35A2 PCB 20mil met Onderdompelingsgoud 0



Voordelen:



- Het materiaal heeft eigenschappen met weinig verlies, wat betekent dat het niet veel energie in de vorm van warmte verspreidt en een hoge signaalintegriteit kan behouden.


- De DK-tolerantie van +/- 0,05 zorgt ervoor dat het materiaal consistente elektrische prestaties behoudt, wat belangrijk is voor snelle communicatietoepassingen.


- De homogene DK betekent dat het materiaal overal uniforme elektrische eigenschappen heeft, wat kan helpen om signaalvervorming te verminderen en de elektrische prestaties te verbeteren.


- De uitstekende afpelsterkte betekent dat het materiaal een sterke hechting tussen de lagen kan behouden, wat belangrijk is voor het behoud van de integriteit en betrouwbaarheid van de printplaat.


- De lage vochtopname betekent dat het materiaal minder snel wordt aangetast door veranderingen in vochtigheid of temperatuur, wat kan helpen om de elektrische prestaties te behouden en schade aan de printplaat te voorkomen.



Onze PCB-mogelijkheden (RF-35A2)

PCB-materiaal: PTFE keramische glasvezel
Aanduiding: RF-35A2
Diëlektrische constante: 3.15
Dissipatiefactor 0,0015
Aantal lagen: Dubbellaagse, meerlagige, hybride printplaat
Koper gewicht: 0,5 oz (17 µm), 1 oz (35 µm)
PCB-dikte: 10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-grootte: ≤400 mm x 500 mm
Soldeer masker: Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking: Naakt koper, HASL, ENIG, Immersion zilver, Immersoin tin, OSP etc..



De toepassingen zijn eindversterkers, filters/koppelingen, high speed digital, passieve componenten, draadloze antennes etc.



RF-35A2 typische waarden

RF-35A2 typische waarden
Eigendom Test methode Eenheid Waarde Eenheid Waarde
Dk @ 10 GHz IPC-650 2.5.5.5.1(Gewijzigd)   3.5   3.5
Df @ 10 GHz IPC-650 2.5.5.5.1(Gewijzigd)   0,0015   0,0015
Vochtopname IPC-650 2.6.2.1 % 0.03 % 0.03
Diëlektrische storing IPC-650 2.5.6/ASTM D 149 kV 59 kV 59
Diëlektrische sterkte ASTM D 149 V/mil 1000 V/mm 39.370
Volumeweerstand IPC-650 2.5.17.1 sec.5.2.1(Vochtigheid Cond.) Mohm/cm 10^9 Mohm/cm 10^9
Oppervlakte weerstand IPC-650 2.5.17.1 sec.5.2.1(Vochtigheid Cond.) Mohm 10^8 Mohm 10^8
Boog Weerstand IPC-650 2.5.1 seconden 242 seconden 242
Buigsterkte(MD) IPC-650 2.4.4 kpsi 24 N/mm2 165
Buigsterkte(CD) IPC-650 2.4.4 kpsi 15 N/mm2 103
Treksterkte(MD) ASTM D 3039 psi 16.800 N/mm2 116
Treksterkte(CD) ASTM D 3039 psi 11.000 N/mm2 75,8
De modulus van Young(MD) ASTM D 3039 psi 106 N/mm2 8.343
De modulus van Young(CD) ASTM D 3039 psi 106 N/mm2 7.171
Poisson-verhouding(MD) ASTM D 3039   0,14   0,14
Poisson-verhouding(CD) ASTM D 3039   0.1   0.1
Zeef bij pauze(MD) ASTM D 3039 % 1.6 % 1.6
Zeef bij pauze(CD) ASTM D 3039 % 1.4 % 1.4
Compressieve modulus (Z-as) ASTM D 695(23°C) kpsi 385 N/mm2 2.650
Schilsterkte(1 ons VLP) IPC-650 2.4.8(Thermische spanning) pond/in 12 N/mm 2.1
Schilsterkte(1 ons VLP) IPC-650 2.4.8.3 (150°C )(Verhoogde Temp.) pond/in 14 N/mm 2.5
Schilsterkte(1 ons VLP) IPC-650 2.4.8 sec.5.2.3(Proc. Chemicaliën) pond/in 11 N/mm 2
Dikte(Soortelijk gewicht)   gram/cm3 2.28 gram/cm3 2.28
Specifieke hitte ASTM E 1269 (DSC)(100°C) J/g/K 0,99 J/g/K 0,99
Warmtegeleiding ASTM F 433 W/M*K 0,29 W/M*K 0,29
Td IPC-650 2.4.24.6 2% Gewichtsverlies °C 528 °C 528
Td IPC-650 2.4.24.65% gewichtsverlies °C 547 °C 547
CTE (x) IPC-650 2.4.41 (>RT - 125°C) ppm/°C 10 ppm/°C 10
CTE (y) IPC-650 2.4.41(>RT - 125°C) ppm/°C 13 ppm/°C 13
CTE (z) IPC-650 2.4.41(>RT - 125°C) ppm/°C 108 ppm/°C 108



Dubbele Taconic PCB van Laag rf-35A2 PCB 20mil met Onderdompelingsgoud 1
