Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Gebaseerde PTFE, ceramische gevulde glasvezel | Laagtelling: | Dubbele Laag, Multilayer, Hybride PCB |
|---|---|---|---|
| PCB thmil (0.762mm) 1.524mm) ickness, van 60mil (: | 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30 | PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Onderdompelingszilver, Immersoin-tin, OSP etc…. | ||
| Hoog licht: | 60mil de Raad van de deklaagrf Kring,De Hasloppervlakte beëindigt rf-Kringsraad,PTFE Gebaseerde rf-Kringsraad |
||
Rf-PCB bij 6,15 DK rf-60TC 10mil, de Deklaag van 20mil, van 30mil en 60mil-met Onderdompelingsgoud, Tin, HASL en OSP wordt voortgebouwd voor Verkleinde Antenne die

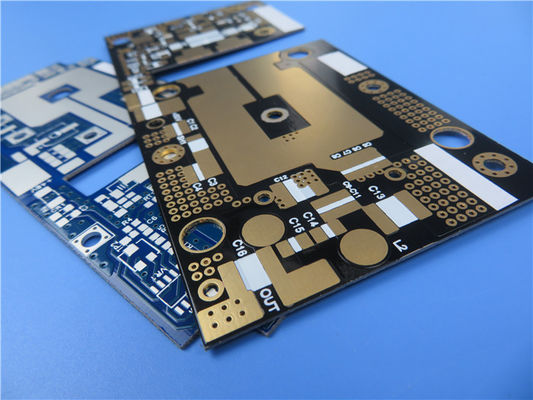

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Rf-60TC is een ceramisch-gevulde gebaseerde PolyTetraFluoride (PTFE) (glasvezelsubstraat voor PCB van hoge macht rf en microgolftoepassingen. Het wordt ontworpen om lagere werkende temperatuur in hoge machtstoepassingen en de 6.15DK-markt te verstrekken. Door diëlektrische hittedissipatie en uitzonderlijk lagere diëlektrische verliezen te verbeteren, worden een betere aanwinst en een efficiency gekregen in verkleinde antennetoepassingen
De rf-RF-60TC'S verbeterde functie van de hitteoverdracht staat extra ontwerpmarge toe om het leven van actieve componenten uit te breiden en betrouwbaarheid op lange termijn te verbeteren.
Rf-60TC met uiterst - het lage profiel en het omgekeerde behandelde koper zijn uitstekend om toevoegingsverlies te verminderen. Is het Heavy metal gebaseerde laminaat ook beschikbaar. Rf-RF-60TC'S lage CTE en de betere dimensionale stabiliteit maken het mogelijk om multi-layer PCB met betere PTH-betrouwbaarheid te bouwen.
Ons PCB-Vermogen (rf-60TC)
| PCB-Materiaal: | Gebaseerde PTFE, ceramische gevulde glasvezel |
| Benoeming: | Rf-60TC |
| Diëlektrische constante: | 6.15 |
| Laagtelling: | Dubbele Laag, Multilayer, Hybride PCB |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm) |
| PCB-dikte: | 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Onderdompelingszilver, Immersoin-tin, OSP etc…. |
Voordelen:
1. Betere verliesraaklijn
- Lager toevoegingsverlies
- Verbeterde antenneaanwinst/efficiency
2. Hoog warmtegeleidingsvermogen
- Uitzonderlijk thermisch beheer
- Lagere werkende temperatuur
- Hogere machtstoepassing
- Betrouwbaarheid op lange termijn
3. Verbeterde dimensionale stabiliteit
4. Lage z-As CTE
- Multilayer beschikbare toepassing
- Betrouwbaar geplateerd door gat
5. Uitstekende adhesie aan metaal
- Lager beschikbaar profielkoper
- Heavy metal achter beschikbaar
6. Stabiel DK over frequentie
7. Stabiel DK over temperatuur
8. Lage vochtigheidsabsorptie
Toepassingen:
Hoge machtsversterker
Verkleinde antennes (GPS/FLARD/RFID-Lezer)
Filters, koppelingen, verdelers
Satellieten
Typische Waarde van rf-60TC
| Rf-60TC Typische Waarden | |||||
| Bezit | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| DK @ 10 GHz | Ipc-650 (Gewijzigd) 2.5.5.5 .1 | 6.15 ± 0,15 | 6.15 ± 0,15 | ||
| Df @ 10 GHz | Ipc-650 (Gewijzigd) 2.5.5.5 .1 | 0,002 | 0,002 | ||
| TcK | ppm/°C | -3,581 | ppm/°C | -3,581 | |
| Diëlektrische Analyse | Ipc-650 2.5.6 | kV | 55 | kV | 55 |
| Diëlektrische Sterkte | Ipc-650 2.5.6.2 | V/mil | 550 | V/mm | 21.654 |
| Boogweerstand | Ipc-650 2.5.1 | Seconden | >180 | Seconden | >180 |
| Vochtigheidsabsorptie | Ipc-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Flexural Sterkte (M.D.) | Ipc-650 2.4.4 | psi | 10.000 | N/mm2 | 69 |
| Flexural Sterkte (CD) | Ipc-650 2.4.4 | psi | 9.000 | N/mm2 | 62 |
| Treksterkte (M.D.) | Ipc-650 2.4.19 | psi | 9.000 | N/mm2 | 62 |
| Treksterkte (CD) | Ipc-650 2.4.19 | psi | 7.000 | N/mm2 | 48 |
| De Modulus van jongelui (M.D.) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| Poisson Verhouding (M.D.) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,155 | 0,155 | ||
| Schilsterkte (1 oz. ED) | Ipc-650 2.4.8 | lbs/in | 8 | N/mm | 1.43 |
| (Unclad) Warmtegeleidingsvermogen | Ipc-650 2.4.50 | W/M*K | 0,9 | W/M*K | 0,9 |
| Warmtegeleidingsvermogen (CH/CH) | Ipc-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Warmtegeleidingsvermogen (C1/C1) | Ipc-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| Dimensionale Stabiliteit (M.D.) | Ipc-650 Seconden van 2.4.39. 5.4 (na bak) | mils/in | 0,01 | mm/M | 0,01 |
| Dimensionale Stabiliteit (CD) | Ipc-650 Seconden van 2.4.39. 5.4 (na bak) | mils/in | 0,69 | mm/M | 0,69 |
| Dimensionale Stabiliteit (M.D.) | Ipc-650 Seconden van 2.4.39. 5.5 (Thermische Spanning) | mils/in | 0,06 | mm/M | 0,06 |
| Dimensionale Stabiliteit (CD) | Ipc-650 Seconden van 2.4.39. 5.5 (Thermische Spanning) | mils/in | 0,8 | mm/M | 0,8 |
| Oppervlakteweerstandsvermogen | Ipc-650 2.5.17.1 (na Vochtigheid) | Mohm | 1.0 x 108 | Mohm | 1.0 x 108 |
| Volumeweerstandsvermogen | Ipc-650 2.5.17.1 (na Vochtigheid) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE (DE AS VAN X, Y-) | Ipc-650 2.4.41 (rechts 150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (z-as) | Ipc-650 2.4.41 (rechts 150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Dichtheid (Soortelijk gewicht) | Ipc-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Specifieke Hitte | Ipc-650 2.4.50 | J/gK | 0,94 | J/gK | 0,94 |
| Td (2%-Gew.verlies) | IPC - 650 2.4.24.6/TGA | °F | 930 | °C | 500 |
| Td (5%-Gew.verlies) | IPC - 650 2.4.24.6/TGA | °F | 960 | °C | 515 |
| Brandbaarheidsclassificatie | UL 94 | V-0 | V-0 | ||
