Vandaag hebben we het over een 6-laags hybride PCB gebouwd op RO4350B en FR-4. Laten we de eerste eens bekijken.
Het is voor de toepassing van radarantenne. Twee RO4350B-kernen aan de boven- en onderkant, geplateerde gaten verbinden elke laag. Vanaf de stapeling gezien is elk diëlektrisch materiaal meer dan 0,2 mm dik, wat resulteert in een totale PCB-dikte van 1,9 mm dik. Pads en gaten zijn verguld door onderdompeling. Ze zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van de aangeleverde Gerber-gegevens. Elke 25 panelen worden verpakt voor verzending.
Laten we de tweede eens bekijken.

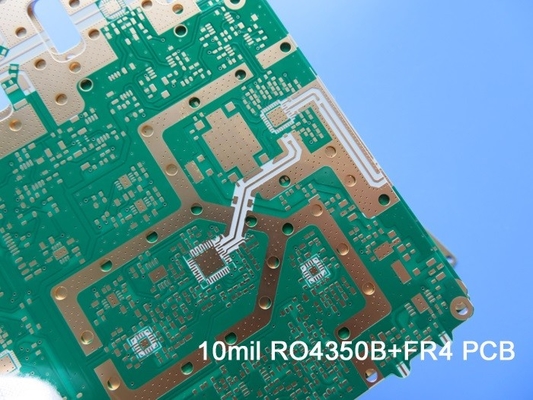

Dit type is complexer dan het eerste. De 10mil RO4350B-kern is hetzelfde. Het belangrijkste verschil is dat het 3 soorten blinde via bevat. De specificaties zijn als volgt:
Basismateriaal: RO4350B 10mil + FR4
Aantal lagen: 6 lagen
Type: Jaloezie via L1-L2, L1-L3, L1-L4
Formaat: 82 mm x 95 mm = 1 type = 1 stuk
Oppervlakteafwerking: onderdompelingsgoud
Kopergewicht: Buitenlaag 35 μm/ Binnenlaag 35 μm
Soldeermasker / Legende: Nee
Uiteindelijke PCB-hoogte: 1,4 mm
Standaard: IPC 6012 Klasse 2
Verpakking: 20 panelen zijn verpakt voor verzending.
Levertijd: 20 werkdagen
Houdbaarheid: 6 maanden
Er zijn zeer vergelijkbare producten waarvan de binnenlagen een half ounce koper gebruiken. De dikte van de afgewerkte PCB is 1,0 mm. Hierna volgt de stack-up en microsectie.
Daar'Er zijn veel voordelen van de RO4350B hybride printplaten.
1) De signaalintegriteitsprestaties zijn verbeterd ten opzichte van de stack-ups met alle FR4-kaarten;
2) Kostenbesparing ten opzichte van stapelingen met materiaal met weinig verlies;
3) Technisch ontwerp voorkomt dat er problemen optreden in de pre-productie;
4) ISO9000, ISO14001, IATF16949, UL-gecertificeerde fabriek
5) IPC-klasse 2 / IPC-klasse 3;
De toepassingen zijn breed, hieronder opgesomd:
-Radar data-acquisitie converter,
-miscrostrip-antenne,
-op een toren gemonteerde booster,
-modulaire oscilloscoop,
-verzwakker en 5G-antenne enz.
Bedankt voor je lezing. U kunt contact met ons opnemen voor uw vragen over RF-PCB's.
Bijlage: PCB-gegevensblad
