24 laagfr4 PCB schepen Op hoge temperatuur met 100 Ohmimpedantie in

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-483.V1.0

Basismateriaal:

Aantal lagen:

24 lagen

PCB-dikte:

3.7mm ±0.10%

PCB-formaat:

400 x 212mm=1PCS

Soldeer masker:

Groente

Zeefdruk:

Koperen gewicht:

Oppervlakteafwerking:

Onderdompeling goud

Markeren:

24 de Raad van laagfr4 PCB

De Raad van 100 PCB van de Ohmimpedantie FR4

FR4 PCB op hoge temperatuur

Productbeschrijving

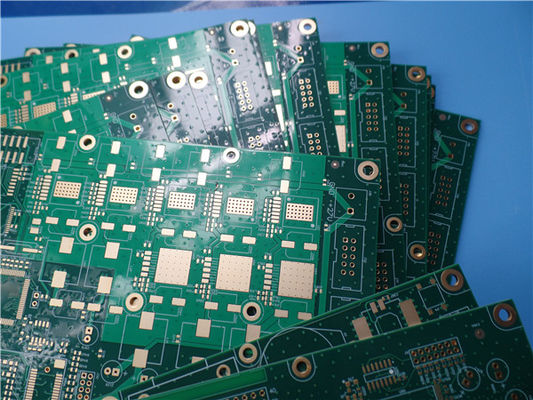

Multilayer PCB 24 laag Printed Circuit Board Gebouwd op hoge temperatuur FR-4 Met 50 Ohm / 100 Ohm Impedantie voor industriële controles

Algemene beschrijving

Dit is een type hoog veellagig PCB gebouwd op FR-4 substraat met Tg 170°C voor de toepassing van industriële besturing met 24 lagen koper spoor.7 mm dik met wit zijderap ((Taiyo) op groen soldeermasker (Taiyo) en onderdompeling goud op padsDit is ook een impedantie gecontroleerde PCB met een enkel eindimpedantie van 50 ohm en een differentiële impedantie van 100 ohm.Ze zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van Gerber gegevens.Elk van de 10 panelen is verpakt voor verzending.

Kenmerken en voordelen

Uitstekende thermische betrouwbaarheid en CAF-weerstand, die op lange termijn betrouwbaarheid biedt voor industriële en automobieltoepassingen.

Lange opslagtijd (het kan langer dan 1 jaar in een vacuümzak worden bewaard)

De signaallijnen vormen een constante lage impedantie op de grond

Micro-sectie en thermische spanningstest

Werkplaats van 16000 vierkante meter

Kleine bestelling wordt geaccepteerd

ISO9001, ISO14001, IATF16949, UL gecertificeerd

We kunnen haar toepassingen vinden intloskoopsender,GSM-modem,3G WiFi-router, pHet is Shifter.eingebedde controller, hHard drives.

Capaciteit van printplaten 2020

Parameter	Waarde
Aantal lagen	1-32
Substraatmateriaal	FR-4 ((inclusief High Tg 170, High CTI>600V); op basis van aluminium; op basis van koper; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 enz.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002,NT1vervaardiging..; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 enz.; Arlon AD450, AD600 enz.; PTFE F4B DK2.2, DK2.65 enz.; Polyimide en PET.
Maximale grootte	Vliegtest: 900600mm, bevestigingstest 460380mm, geen test 1100*600mm
Toelating van de raad van bestuur	± 0,0059" (0,15 mm)
PCB-dikte	0.0157" - 0.3937" (0.40mm--10.00mm)
Dikte Tolerantie ((T≥0,8 mm)	± 8%
Dikte Tolerantie ((t<0,8 mm)	± 10%
Isolatielaagdikte	0.00295" - 0.1969" (0.075mm-5.00mm)
Minimum spoor	0.003" (0,075 mm)
Minimale ruimte	0.003" (0,075 mm)
Buitenste koperdikte	35 μm-420 μm (1 oz-12 oz)
Inwendige koperdikte	17 μm-420 μm (0,5 oz - 12 oz)
Boorgat (mechanisch)	0.0059" - 0.25" (0.15mm - 6.35mm)
Afgerond gat (mechanisch)	0.0039"-0.248" (0.10mm-6.30mm)
DiameterTolerantie (mechanisch)	0.00295" (0.075mm)
Registratie (mechanisch)	0.00197" (0,05mm)
Afmetingsgraad	12:1
Type soldeermasker	LPI
Min Soldermask Bridge	0.00315" (0,08mm)
Min Soldermask Clearance	0.00197" (0,05mm)
Plug via Diameter	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerantie voor impedantieregeling	± 10%
Oppervlakte afwerking	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gouden Vinger

Parameter en gegevensblad

PCB-grootte	400 x 212 mm = 1 PCS
BOARD-TYPE	Meerschaal PCB's
Aantal lagen	24 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Jawel.
LAYER STACK	Bovenlaag 0,018 mm+beplatingslaag 1
	Prepreg 0,1016 mm
	PLAN 1 --- 0,035 mm Lag 2
	CORE FR4 0,1016 mm
	GROUND 1 --- 0,035 mm Laag 3
	Prepreg 0,127 mm
	SIGNAL 1 --- 0,018 mm
	CORE FR4 0,1524 mm
	PLAN 2 --- 0,035 mm
	Prepreg 0,1016 mm
	GROUND 2 --- 0,035 mm
	CORE FR4 0,127 mm
	SIGNAL 2 --- 0,018 mm
	Prepreg 0,1524 mm
	PLAN 3 --- 0,035 mm
	CORE FR4 0,1016 mm
	Vliegtuig, grond 7 --- 0,035 mm
	Prepreg 0,127 mm
	SIGNAL 3 --- 0,018 mm
	CORE FR-4 0,1524 mm
	GROUND 3 --- 0,035 mm
	Prepreg 0,127 mm
	SIGNAL 4 --- 0,018 mm
	CORE FR4 0,1524 mm
	PLAN 4 --- 0,035 mm
	Prepreg 0,1016 mm
	GROUND 4 --- 0,035 mm
	CORE FR4 0,1016 mm
	SIGNAL 5 --- 0,018 mm
	Prepreg 0,1524 mm
	SIGNAL 6 --- 0,018 mm
	CORE FR4 0,1016 mm
	PLAN 5 --- 0,035 mm
	Prepreg 0,1016 mm
	GROUND 5 --- 0,035 mm
	CORE FR4 0,1524 mm
	SIGNAL 7 --- 0,018 mm
	Prepreg 0,127 mm
	PLAN 6 --- 0,035 mm
	CORE FR4 0,1524 mm
	SIGNAL 8 --- 0,018 mm
	Prepreg 0,127 mm
	Vermogen, ROND 8 --- 0,035 mm Lag 22
	CORE FR4 0,1016 mm
	GROUND 6 --- 0,035 mm laag 23
	Prepreg 0,1016 mm
	Bottom Layer --- 0,018 mm + plating Layer 24
Technologie
Minimaal spoor en ruimte:	5 mil / 5 mil
Minimale / maximale gaten:	0.36 /3.2mm
Aantal verschillende gaten:	9
Aantal boorgaten:	9117
Aantal geslepen gletsjes:	0
Aantal interne uitsnijdingen:	0
Impedantieregeling:	Ja, alle signaallagen van 8 koperslagen, 50 OHM Impedantie Gecontroleerd voor enkel geëindigd op 5 mil spoor & 100 OHM voor differentiële routes op 5 mil / 8 mil
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	FR-4 Tg170°C, er<5.4.IT-180, ITEQ verstrekt
Eindfolie externe:	1 oz
Eindfolie intern:	1 oz
Eindhoogte van PCB:	30,7 mm ± 0,10%
Gelaagd en bekleed
Oppervlakte afwerking	Onderdompelingsgoud (29,1%) 0,05 μm over 3 μm nikkel
Soldeermasker:	Boven en beneden, 12 micron minimum
Kleur van het soldeermasker:	Groen, PSR-2000 KX700G, Taiyo geleverd.
Type soldeermasker:	LPSM
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	Boven en beneden.
Kleur van de component Legende	Wit, S-380W, Taiyo geleverd.
Naam of logo van de fabrikant:	Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA	Via opening vullen bij BGA vereist.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.
