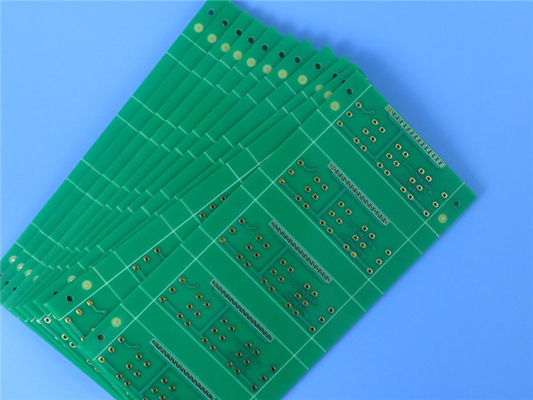

1 oz S1000-2M Multilayer PCB met Blind via en Impedantie gecontroleerd

Introductie van de S1000-2M PCB, een hoogwaardige en betrouwbare printplaat die is ontworpen om te voldoen aan de veeleisende behoeften van moderne elektronica. Met zijn geavanceerde materiaaleigenschappen, uitzonderlijke stapelconfiguratie en uitstekende constructiedetails garandeert de S1000-2M PCB uitstekende prestaties, thermische betrouwbaarheid en mechanische verwerkbaarheid.

Materiaal en elektrische eigenschappen:
De S1000-2M PCB is gebouwd met FR-4-materiaal met een hoge Tg (glasovergangstemperatuur) en een lage CTE (thermische uitzettingscoëfficiënt), wat verbeterde prestaties en betrouwbaarheid biedt. Met een diëlektrische constante van 4,6 bij 1GHz en een lage dissipatiefactor van 0,018 bij dezelfde frequentie zorgt deze printplaat voor een efficiënte signaaloverdracht en minimaal signaalverlies. Het vertoont een Tg van 185℃, wat stabiliteit garandeert, zelfs bij hoge temperaturen, en een Td (ontledingstemperatuur) van 355℃, wat aangeeft dat het bestand is tegen hoge thermische stress. De z-as CTE van 41 ppm/°C vóór Tg en 208 ppm/°C na Tg zorgt voor maatvastheid en betrouwbare prestaties bij variërende temperaturen.

Functies voor verbeterde betrouwbaarheid:
De S1000-2M PCB wordt geleverd met een groot aantal functies die bijdragen aan de uitzonderlijke betrouwbaarheid. De anti-CAF-functie (Conductief Anodic Filament) zorgt voor weerstand tegen de vorming van geleidende paden binnen de PCB tijdens bedrijf. De PCB is loodvrij compatibel en voldoet aan de milieuvoorschriften en voldoet aan de industrienormen. Met uitstekende thermische betrouwbaarheid voert de S1000-2M PCB de warmte efficiënt af, waardoor de componenten binnen hun optimale temperatuurbereik blijven. De plaat biedt ook uitstekende betrouwbaarheid en mechanische verwerkbaarheid, waardoor een naadloze montage en duurzaamheid op de lange termijn mogelijk zijn.

Stackup-configuratie en constructiedetails:

De S1000-2M PCB is voorzien van een 4-laags stijve stapelconfiguratie, die voldoende ruimte biedt voor complexe schakelingen en efficiënte signaalroutering. De koperlagen zijn 35 μm dik en zorgen voor een robuuste geleiding en signaalintegriteit. De FR-4 Core S1000-2M heeft een dikte van 0,2 mm en biedt een stevige basis voor de printplaat. Het gebruik van Prepreg 2116, met een dikte van 4,685 mil, verbetert de algehele structurele integriteit van de plaat.

De constructiedetails van de S1000-2M PCB zijn zorgvuldig ontworpen voor optimale prestaties. Met een plaatafmeting van 255,1 mm x 130,8 mm biedt het voldoende ruimte voor componenten en maakt het een nauwkeurige montage mogelijk. De PCB ondersteunt een minimale trace/space van 4/6 mils, waardoor een ingewikkeld circuitontwerp mogelijk is. De minimale gatgrootte van 0,3 mm maakt nauwkeurig boren en plaatsen van componenten mogelijk. De blinde via's L1-L2 bieden extra routeringsflexibiliteit. Met een afgewerkte plaatdikte van 1,0 mm en een afgewerkt kopergewicht van 1 oz (1,4 mils) op de buitenste lagen, biedt de S1000-2M PCB de perfecte balans tussen duurzaamheid en prestaties.

Om een ​​optimale geleiding en bescherming tegen corrosie te garanderen, heeft de PCB een plateringsdikte van 20 μm en een immersiegouden oppervlakteafwerking. De bovenste zeefdruk, in een helder witte kleur, verbetert de identificatie en leesbaarheid van componenten.

Betrouwbaarheid en kwaliteitsborging:
De S1000-2M PCB ondergaat strenge tests en voldoet aan de IPC-Klasse-2 kwaliteitsnorm, waardoor hoogwaardige en betrouwbare prestaties worden gegarandeerd. Vóór verzending ondergaat elke PCB een 100% elektrische test om de functionaliteit en naleving van de specificaties te verifiëren.

Toepassingen en wereldwijde beschikbaarheid:
De S1000-2M PCB is geschikt voor een breed scala aan toepassingen, waaronder computer-, communicatie- en auto-elektronica. Het ontwerp maakt hem bijzonder geschikt voor hoge meerlaagse PCB-vereisten. Omdat deze wereldwijd verkrijgbaar is, is deze PCB eenvoudig toegankelijk en kan deze in verschillende projecten en industrieën worden geïntegreerd.

Conclusie:
De S1000-2M PCB is een hoogwaardige oplossing die geavanceerde materiaaleigenschappen, uitzonderlijke stapelconfiguratie en betrouwbare constructiedetails combineert. Met zijn uitstekende elektrische eigenschappen, anti-CAF-vermogen, thermische betrouwbaarheid, betrouwbaarheid door gaten en mechanische verwerkbaarheid is de S1000-2M PCB de ideale keuze voor toepassingen die superieure prestaties en langdurige betrouwbaarheid vereisen.
