De impedantie Gecontroleerde Raad van de de Impedantiekring van PCB Differentiële 8 Lagenpcb voor Draadloze HDMI
1.1 algemene beschrijving

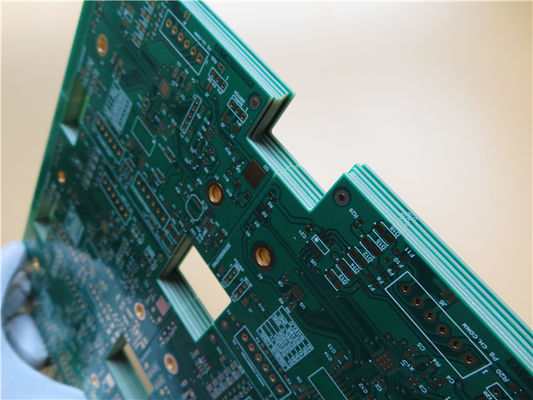

Dit is een type van 8 laag gedrukte die kringsraad op substraat Fr-4 met Tg 170°C voor de toepassing van Draadloze HDMI wordt voortgebouwd. Het is 1,6 mm dik met wit silkscreen (Taiyo) op groen soldeerselmasker (Taiyo) en onderdompelingsgoud op stootkussens. Het is ook een impedantie gecontroleerde PCB met enig-Beëindigenimpedantie en differentiële die impedantie op hoogste laag en bodemlaag wordt gecontroleerd. De grondstof is van Taiwan ITEQ die 1 omhooggaande PCB per paneel leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
1.2 eigenschappen en voordelen
Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃
Hoge solderability, geen het beklemtonen van kringsraad en minder verontreiniging van PCB-oppervlakte.
AOI-inspectie
8000 types van PCB per maand
12 urencitaat
Free-of-charge PCB-panelization
1.3 toepassingen
USB-Adapter
De Dongle van WiFi USB
GPRS-Modem
1.4 parameter en gegevensblad
| PCB-GROOTTE |
109.3 x 107.41mm=1PCS |
| RAADStype |
Multilayer PCB |
| Aantal Lagen |
8 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 18um laag van +plate (van 0.5oz) de HOOGSTE |
| Prepreg 7628 (43%) 0.195mm |
| koper - 35um (1oz) MidLayer 1 |
| Fr-4 0.2mm |
| koper - 35um (1oz) MidLayer 2 |
| Prepreg 7628 (43%) 0.195mm |
| koper - 35um (1oz) MidLayer 3 |
| Fr-4 0.2mm |
| koper - 35um (1oz) MidLayer 4 |
| Prepreg 7628 (43%) 0.195mm |
| koper - 35um (1oz) MidLayer 5 |
| Fr-4 0.2mm |
| koper - 35um (1oz) MidLayer 6 |
| Prepreg 7628 (43%) 0.195mm |
| koper - 18um (0.5oz) de Laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
4mil/4mil |
| Minimum/Maximumgaten: |
0.3/6.19mm |
| Aantal Verschillende Gaten: |
24 |
| Aantal Boorgaten: |
5158 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
Single-Ended Trace Width: L1, L3, L6, 18 4MILS - 50 ohm, Differentiële spoor/ruimte: hoogste laag 5.1/6.0 mils -- 90 ohm, 5,1/8 mils - 100 ohm, L6 5,1/8 mils - 100 ohm; bodemlaag 5,1 mil /6 mils - 90 ohm, mils 5.1mils/8 - 100 ohm |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
Fr-4 TG170℃, ER<5> |
| Definitieve externe folie: |
1oz |
| Definitieve interne folie: |
1oz |
| Definitieve hoogte van PCB: |
1.6mm ±0.16 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (26,1%) 0.05µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren, zegelgaten. |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo Supplied. |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), via in stootkussen, Hars via stop, via afgedekt. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ (0.15mm) |
| Raadsplateren: |
0,0030“ (0.076mm) |
| Boortolerantie: |
0,002“ (0.05mm) |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
1.5 kenmerkende Impedantie
De kenmerkende impedantie van de leider op de gedrukte kringsraad is een belangrijke indicator van het kringsontwerp, vooral in het PCB-ontwerp van hoge frequentiekring. Of de kenmerkende impedantie van de leider verenigbaar is en de aanpassing met de kenmerkende die impedantie door het apparaat of het signaal wordt vereist moet in overweging worden genomen. Daarom moeten deze twee concepten in betrouwbaarheidsontwerp van PCB-ontwerp aandacht worden besteed.
Er zal een verscheidenheid van signaaltransmissie in de leider van kringsraad zijn. Om het tarief van transmissie te verhogen, moet het zijn frequentie verhogen. wegens de factoren van de kring zelf zoals ets, stapeldikte, spoorbreedte etc. zijn verschillend, zal het veranderingen van de impedantiewaarde veroorzaken, resulterend in zijn signaalvervorming. Daarom zou de impedantiewaarde van leider op de raad van de hoge snelheidskring binnen een bepaalde die waaier moeten worden gecontroleerd, als de „impedantiecontrole“ wordt bekend. De factoren die de impedantie van PCB telegraferend beïnvloeden zijn hoofdzakelijk de breedte van het koperspoor, de dikte van het koperspoor, de diëlektrische constante van diëlektrisch, de dikte van diëlektrisch, de dikte van het stootkussen, de weg van de grondlaag, de draden rond de bedrading, enz. Zo moet de impedantie van de bedrading op de raad in het ontwerp van PCB worden gecontroleerd om signaalbezinning en andere elektromagnetische interferentie en signaalintegriteitskwesties te vermijden zo ver mogelijk, om de stabiliteit van het daadwerkelijke gebruik van de PCB-raad te waarborgen. U kunt naar de overeenkomstige empirische formule voor de berekeningsmethode van microfilmlijn en van de strooklijn impedantie op PCB-raad verwijzen.
