2-laag 2,54 mm dik Rogers TMM3 EPIG afwerking RF microwave PCB

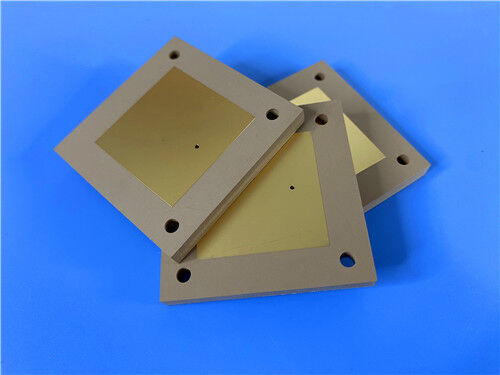

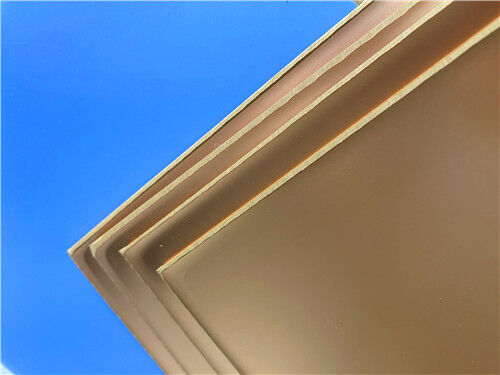

Deze 2-laags Rogers TMM3 starre printplaat is een hoogwaardige thermohardende microgolfprintplaat, ontworpen voor stabiele en betrouwbare RF/microgolfwerking. Vervaardigd met authentiek Rogers TMM3 keramisch thermohardend polymeercomposiet substraat, heeft de printplaat een volledige afgewerkte dikte van 2,54 mm en een kopergewicht van 1 oz (1,4 mils) aan de buitenkant. Het maakt gebruik van nikkelvrije EPIG-oppervlakteafwerking voor superieure geleidbaarheid en pure signaaloverdrachtsprestaties, gecombineerd met 20 µm uniforme via-plating voor consistente circuitconnectiviteit. Gebouwd met een structuur zonder blinde vias en een grote minimale gatgrootte van 2,5 mm, past de printplaat een volledige configuratie zonder silkscreen en zonder soldeermasker aan beide zijden toe.

PCB Specificatie

Deze industriële 2-laags starre printplaatstructuur levert uniforme mechanische stabiliteit en consistente elektrische prestaties voor hoogfrequente microgolfwerking. De symmetrische laagconfiguratie elimineert risico's op structurele onbalans en ondersteunt een hoge opbrengst en betrouwbare fabricage voor standaard RF-circuittoepassingen.

PCB Stack-up Structuur:

PCB Statistiek

Rogers TMM3 Materiaal Introductie

Rogers TMM3 is een hoogwaardig keramisch thermohardend polymeercomposiet laminaat dat behoort tot de TMM thermohardende microgolfmateriaal serie. Het is ontworpen voor hoogbetrouwbare gestripte en microstrip microgolfcircuits met doorverbindingen, waarbij de kernvoordelen van starre keramische substraten en conventionele PTFE microgolf laminaat worden geïntegreerd zonder dat er complexe gespecialiseerde fabricagetechnieken nodig zijn.

Geformuleerd met hoogwaardige thermohardende hars systemen, behoudt TMM3 stabiele structurele stijfheid bij verhoogde temperaturen en vermijdt het verzachtende vervorming. Deze inherente thermische stabiliteit maakt betrouwbare draadbondingsprocedures mogelijk zonder risico op padlifting of substraatdelaminatie tijdens elektronische verpakkingsprocessen. Het materiaal ondersteunt standaard PCB fabricageworkflows en vereist geen natriumnaftanaat voorbehandeling voor het chemisch verzinken, wat de fabricage-efficiëntie en procescompatibiliteit aanzienlijk verbetert.

Superieure Elektrische & Thermische Eigenschappen

TMM3 Materiaal Voordelen & Pluspunten

Superieur aan standaard FR4 en conventionele microgolfsubstraten, Rogers TMM3 PCB biedt uitstekende mechanische robuustheid en volledige fabricageaanpasbaarheid, ideaal voor stabiele langdurige hoogfrequente RF-werking.

Uitstekende mechanische stabiliteit: Unieke materiaalsamenstelling is effectief bestand tegen kruip en koude vloeien onder continue operationele belasting

Superieure chemische tolerantie: Sterke weerstand tegen standaard PCB proceschemicaliën en etsmiddelen, minimaliseert substraatschade en verbetert de productieopbrengst

Vereenvoudigde metallisatie workflow: Elimineert natriumnaftanaat voorbehandeling voor chemisch verzinken, stroomlijnt fabricageprocedures

Hoge thermische cyclische betrouwbaarheid: Koper-geëvenaarde thermische uitzettingseigenschappen voorkomen structurele breuken en PTH-uitval tijdens temperatuurveranderingen

Strikte kwaliteitscontrole: 100% volledige elektrische inspectie na productie elimineert functionele defecten voor consistente batchkwaliteit

Typische Toepassingen

Met ultra-lage signaalverliezen, uitstekende diëlektrische stabiliteit en betrouwbare mechanische duurzaamheid, worden TMM3 microgolfprintplaten veelvuldig ingezet in hoog-precisie RF en microgolf industriële systemen:

• Precisie chiptesters en industriële testapparatuur
• Microgolf diëlektrische polarisatoren en optische lenzen
• RF filters, signaalkoppelaars en power divider componenten
• GPS (Global Positioning System) antennesystemen
• Hoog-stabiele patchantenne-assemblages
• RF-vermogensversterkers en -combiners
• Algemene hoogfrequente RF en microgolfcircuits
• Commerciële en industriële satellietcommunicatiesystemen

Kwaliteits- & Servicegarantie

Alle Rogers TMM3 hoogfrequente printplaten worden vervaardigd in strikte naleving van IPC-klasse-2 industriële kwaliteitsnormen. Verwerkt met standaard Gerber RS-274-X ontwerpbestanden, leveren deze printplaten nauwkeurige dimensionale nauwkeurigheid en stabiele elektrische consistentie voor professionele hoogfrequente circuits. Elke afgewerkte printplaat ondergaat een uitgebreide verificatie van de elektrische prestaties voor verzending om nul functionele defecten te garanderen. Ondersteund door wereldwijde logistiek en professionele technische diensten, dienen deze betrouwbare TMM3 microgolfprintplaatoplossingen voor industriële productie en high-end R&D scenario's wereldwijd.
