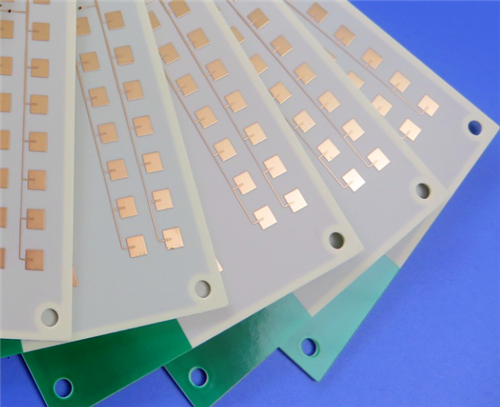

Deze op maat gemaakte 2-laags stijve high-powerRF-printplaatis vervaardigd met FSD1020T koolwaterstof nano-keramisch composietsubstraat met laag verlies, ontworpen voor hoogfrequente circuittoepassingen met hoge DK, laag verlies en hoge stroomsterkte. De PCB is voorzien van een groen soldeermasker op de bovenste laag zonder zeefdruk, terwijl de onderste laag volledig maskervrij en zeefdrukvrij is. De plaat is afgewerkt met verbeterde ENIG-beplating en heeft een hars-plug- en capping-behandeling ondergaan voor gaten van 0,4 mm om superieure betrouwbaarheid van de gaten en isolatieprestaties te garanderen. Alle afgewerkte units ondergaan een strikte kwaliteitsverificatie om uitstekende thermische stabiliteit, hoge isolatiesterkte en consistente RF-prestaties te leveren voor industriële hoogvermogen- en precisiecontrolesystemen.
PCB-specificaties
| Parameteritem |
Specificatie |
| Basismateriaal |
FSD1020T koolwaterstof nanokeramisch composietsubstraat |
| Laagconfiguratie |
2-laags stijve PCB-structuur |
| Bordafmeting |
96 mm × 47 mm (1 stuk) |
| Substraatdikte |
Diëlektrische kerndikte van 0,508 mm |
| Buitenste kopergewicht |
1oz buitenste koperlaag |
| Minimale gatdiameter |
0,4 mm |
| Gatenverwerking |
Harspluggen + capping-behandeling |
| Oppervlakteafwerking |
ENIG (170% verbeterde dekking van de galvanisatie) |
| Bovenste soldeermasker |
Groen soldeermasker, geen zeefdruk |
| Onderste soldeermasker |
Soldeermaskervrij, zeefdrukvrij |
FSD1020T Materiaaloverzicht
FSD1020T is een diëlektrisch composietmateriaal van koolwaterstof nanokeramisch composiet met hoge DK en weinig verlies, speciaal ontwikkeld voor RF-microgolftoepassingen met hoge stroomsterkte en hoog vermogen. Het levert nauwkeurige aanpassing van de diëlektrische constante voor RF-substraten en dient als de optimale oplossing voor hybride hoogfrequente en verliesarme koolwaterstofcircuitontwerpen. Met superieure mechanische verwerkbaarheid, uitstekende CAF-bestendigheid, hoge thermische stabiliteit en halogeenvrije milieuprestaties garandeert dit stijve substraat een stabiele elektrische isolatie en consistente RF-eigenschappen onder bedrijfsomstandigheden met hoge spanning en hoge stroomsterkte.
Kernmateriaaleigenschappen
High-DK diëlektrische eigenschap: hoge en stabiele diëlektrische constante, geschikt voor geminiaturiseerd hoogfrequent circuitontwerp
Uitstekende CAF-bestendigheid: voorkomt effectief de groei van geleidende anodische filamenten, waardoor de betrouwbaarheid op lange termijn wordt verbeterd
Hoge thermische stabiliteit: Hoge Tg van 280°C met uitstekende thermische schokbestendigheid
RF-prestaties met laag verlies: Ultra-lage dissipatiefactor minimaliseert de verzwakking van hoogfrequente signalen
Superieure isolatiecapaciteit: Betrouwbare diëlektrische isolatieprestaties bij hoge spanning en hoge stroomsterkte
Milieuvriendelijk: Halogeenvrij en volledig RoHS-conform
Materiaal Elektrische en mechanische prestatiegegevens
| Testitem |
Testmethode |
Voorwaarde |
Eenheid |
Typische waarde |
| Diëlektrische constante (Dk) @ 10GHz |
IPC-TM-650 2.5.5.5 |
23°C |
- |
10,2±0,2 |
| Dissipatiefactor (Df) @ 10GHz |
IPC-TM-650 2.5.5.5 |
23°C |
- |
0,0038 |
| Schilsterkte |
IPC-TM-650 2.4.8 |
288°C/10s |
N/mm (lb/inch) |
0,7 (4) |
| Volumeweerstand |
IPC-TM-650 2.5.17.1 |
Conditie A |
MΩ·cm |
2×10⁸ |
| Oppervlakteweerstand |
IPC-TM-650 2.5.17.1 |
Conditie A |
MΩ |
4×10⁷ |
| Wateropname |
IPC-TM-650 2.6.2.1 |
D-24/23 |
% |
0,16 |
| 3-assige CTE (30~260°C) |
IPC-TM-650 2.4.24 |
TMA-test |
ppm/°C |
X<19, Y<19, Z<20 |
| Diëlektrische doorslagspanning |
IPC-TM-650 2.5.6 |
D-48/50+D-4/23 |
kV |
20 |
| Thermische stressbestendigheid |
IPC-TM-650 2.4.13.1 |
288°C, 10s |
- |
Visuele inspectie doorstaan |
| Vlamweerstand |
UL94 |
C-48/23/50 |
Beoordeling |
V0 |
Typische toepassingsgebieden
Met een hoge diëlektrische constante, laag hoogfrequent verlies, uitstekende isolatieprestaties en superieure thermische en structurele stabiliteit, worden FSD1020T PCB's op grote schaal ingezet in krachtige RF- en precisie-industriële besturingssystemen:
- Landmeetkundige en karteringsapparatuur
- UAV-vluchtcontrolesystemen
- Bewakingsapparatuur voor industriële veiligheid
- Intelligente transportsystemen
- Apparatuur voor de productie van precisiemachines
- Navigatiesystemen op schepen
- Testtorenapparatuur voor het besturen van voertuigen
