Tlf-35 400x500mm Multilayer Taconic PCB Naakte Koperoppervlakte inschepen eindigen

MOQ:	1pcs
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-091.V1.0

Grondstof:

Organisch-ceramische Laminaten tlf-35

Laagtelling:

1 laag, 2 Laag, 4 Laag.

PCB-dikte:

0.8mm, 1.6mm

PCB-grootte:

≤400 mm x 500 mm

Kopergewicht:

0.5oz, 1oz, 2oz

De oppervlakte eindigt:

Naakt koper, HASL, ENIG, Onderdompelingstin enz.

Markeren:

De naakte Raad van Koper Multilayer PCB

400x500mm Multilayer Raad van PCB

IATF16949 Multilayer PCB-Raad

Productbeschrijving

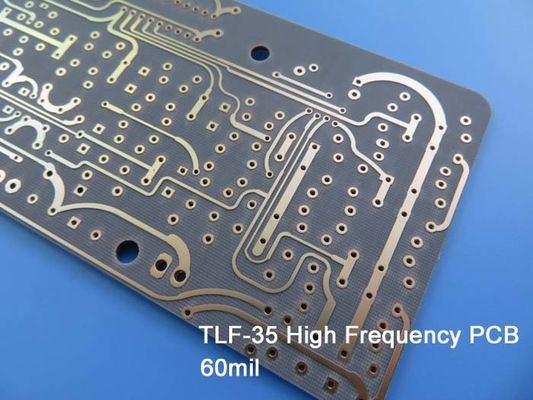

Taconic TLF-35 hoogfrequente printplaatmet 30mil, 60mil Dikke Coating Immersion Gold, HASL, Immersion Silver en Tin

(PCB's zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn slechts ter referentie)

Dag iedereen,

Vandaag hebben we het over TLF-35 hoogfrequente PCB's.

Taconic TLF-35 is een organisch-keramisch laminaat dat is gebaseerd op geweven glasversterking.Het is het resultaat van zowel keramische vultechnologie als gecoat PTFE-glasvezel.

Tlf-35 400x500mm Multilayer Taconic PCB Naakte Koperoppervlakte inschepen eindigen 0

Typische waarden van TLF-35

Eigendom	Test methode	Eenheden	Waarde	Eenheden	Waarde
Diëlektrische constante @ 1,9 GHz	IPC-TM650 2.5.5.5.1 Mod		3,50 ±0,05		3,50 ±0,05
Dissipatiefactor @ 1,9 GHz	IPC-TM650 2.5.5.5.1 Mod		0,0016		0,0016
Dissipatiefactor @ 10 GHz	IPC-TM650 2.5.5.5.1 Mod		0,0022		0,0022
Waterabsorptie	IPC-TM 650 2.6.2.1	%	0.03	%	0.03
Schilsterkte (1 oz. Koper)	IPC-TM 650 2.4.8	Lbs./lineaire inch	10	N/mm	1.8
Volumeweerstand	IPC-TM 650 2.5.17.1	Mohm·cm	2,0 x 10⁹	Mohm·cm	2,0 x 10⁹
Oppervlakte weerstand	IPC-TM 650 2.5.17.1	Mohm	3,0 x 10⁸	Mohm	3,0 x 10⁸
Buigsterkte in de lengterichting	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Buigsterkte dwars	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Warmtegeleiding	IPC-TM 650 2.4.50	W/m/K	0,37	W/m/K	0,37
xyCTE (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	9-12	ppm/℃	9-12
zCTE (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	80	ppm/℃	80
Ontvlambaarheid	UL-94		V-0		V-0

Wij profiteren van de volgende voordelen:

1. Verbeterde fase-intermodulatievervorming (PIMD) met DK3.5

TLF-35 is ontworpen om verbeterde PIMD-prestaties te verkrijgen op grootte-effectieve PCB's voor antennetoepassingen.De diëlektrische constante van TLF-35 is 3,5, wat vergelijkbaar is met de vereiste niveaus van PIMD.

2. Verbeterde PTH-kwaliteit

Het vertoont een betere PTH-kwaliteit, wat resulteert in een stabielere gatwand en isolatieweerstand, zelfs voor de kleinere geboorde gaten.

3. Stabiel bij hoge frequentie

TLF-35 is ontworpen om superieure hoogfrequente prestaties te bieden.

4. Lage vochtopname

De ultralage vochtabsorptiesnelheid en lage dissipatiefactor minimaliseren faseverschuiving met frequentie.

5. Kosten.

Lage kosten realiseren grootschalige commerciële microgolf- en radiofrequentietoepassingen.

Tlf-35 400x500mm Multilayer Taconic PCB Naakte Koperoppervlakte inschepen eindigen 1

Typische toepassingen worden als volgt weergegeven.

1. Antenne

2. Eindversterkers (TD-SCDMA, WCDMAS, LTE, WLAN etc.)

3. LNA, Repeater-PA

4. Passieve RF-componenten (filters, koppelingen enz.)

Tlf-35 400x500mm Multilayer Taconic PCB Naakte Koperoppervlakte inschepen eindigen 2

OnsPCB-mogelijkheden(TLF-35)

PCB-mogelijkheden
PCB-materiaal:	Organisch-keramische laminaten
Aanduiding:	TLF-35
Diëlektrische constante	3,50 ±0,05
Aantal lagen:	1 laag, 2 laag, 4 laag.
Koper gewicht:	0,5 oz, 1 oz, 2 oz
PCB-dikte:	0,8 mm, 1,6 mm
PCB-grootte:	≤400 mm x 500 mm
Oppervlakteafwerking:	Blank koper, HASL, ENIG, Immersion tin etc.

We kunnen TLF-35 hoogfrequente PCB's leveren met 1oz en 2oz koper, 0,8 mm en 1,6 mm dik, maximale paneelafmetingen 400 X 500 mm, met oppervlakteafwerking blank koper, HASL, ENIG, onderdompelingstin enz.

Bicheng is gespecialiseerd in het leveren van prototypes, kleine batches en massaproductieservice.

Als u vragen heeft, neem dan gerust contact met ons op.

Bedankt voor het lezen.
