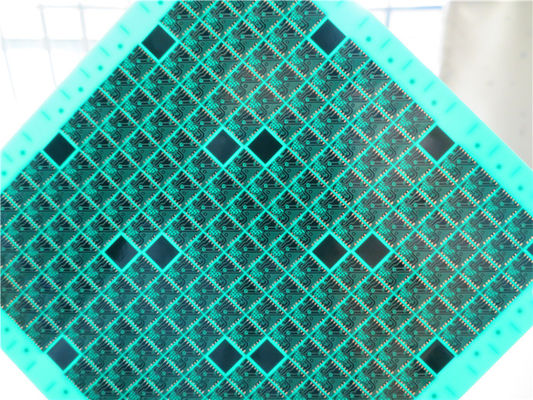

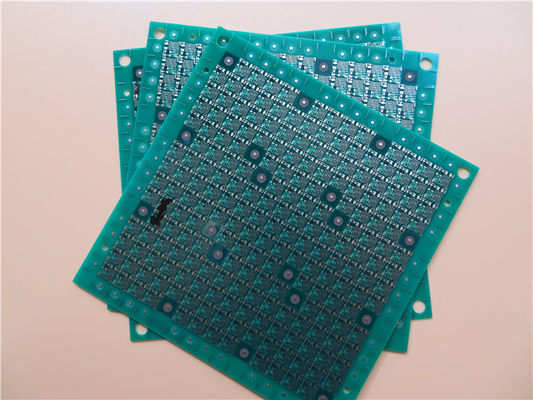

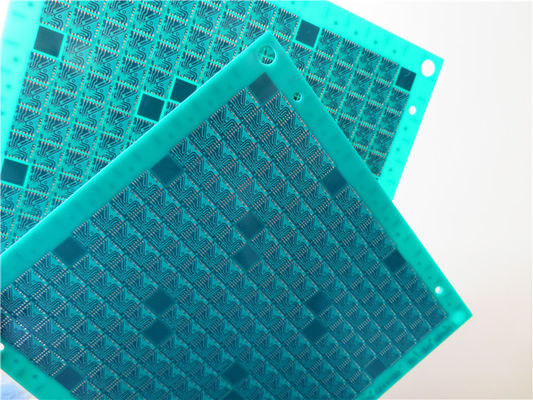

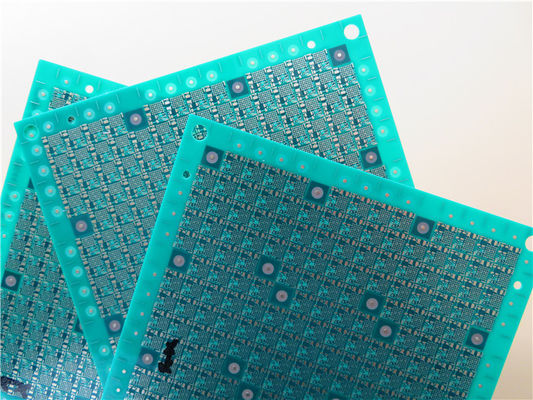

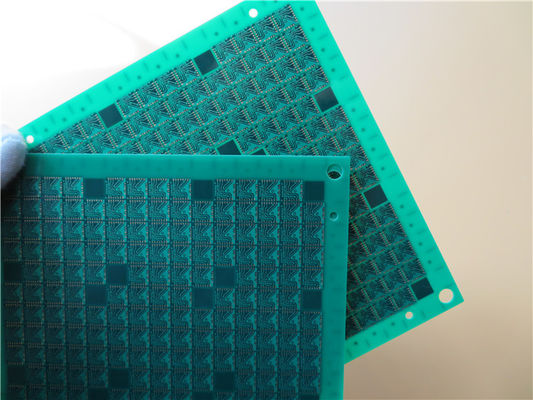

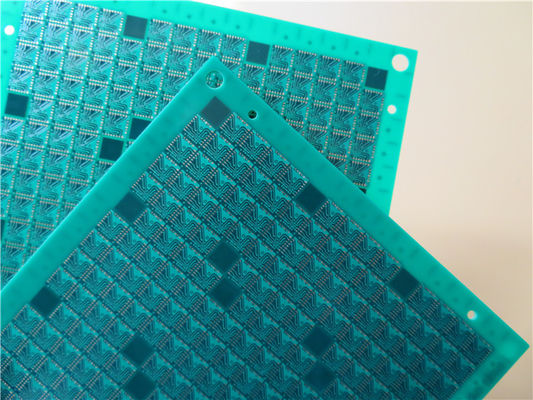

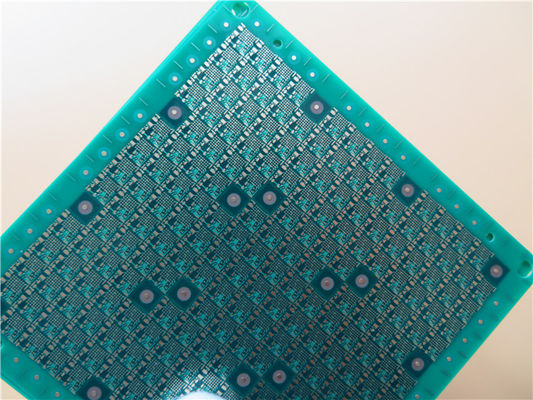

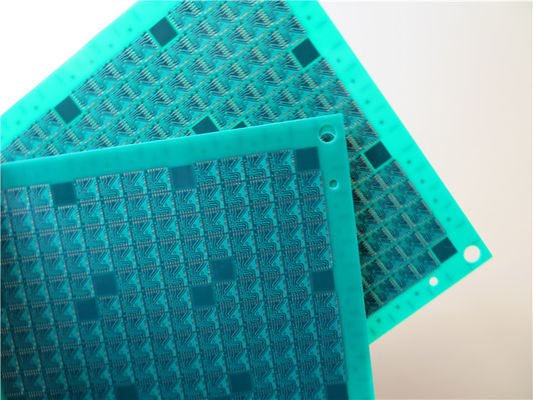

6 laagblind via pcb ultradunne 0,6 mm automotive printed circuit board voor gps-tracking

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-478.V1.0

Basismateriaal:

Aantal lagen:

6 Lagen

PCB-dikte:

0.6mm ±0.1

PCB-formaat:

100 x 103 mm = 1 PCS

Soldeer masker:

Groente

Zeefdruk:

Koperen gewicht:

Oppervlakteafwerking:

Onderdompeling goud

Markeren:

GPS die Automobiel Gedrukte Kringsraad volgen

0.6mm Automobiel Gedrukte Kringsraad

0.6mm de Raad van 6 Laagpcb

Productbeschrijving

Via gevulde PCB Via in Pad-printplaat 0,6 mm meerlaagse PCB Gebouwd op 6 lagen met blinde Via voor GPS-tracking

1.1 Algemene beschrijving

Dit is een type ultradunne printplaat met 6 lagen gebouwd op FR-4-substraat met Tg 135°C voor de toepassing van GPS-tracking. Het is slechts 0,6 mm dik zonder zeefdruk op groen soldeermasker (Taiyo) en immersiegoud op pads. Het basismateriaal is afkomstig van Taiwan ITEQ en levert 1 PCB per paneel. Via's met een diameter van 0,25 mm zijn met hars gevuld en afgedekt (via in pad). Ze zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van de aangeleverde Gerber-gegevens. Elke 50 panelen worden verpakt voor verzending.

1.2 Kenmerken en voordelen

RoHS-conform en geschikt voor thermische betrouwbaarheidsbehoeften

Hoge soldeerbaarheid, geen spanning op printplaten en minder vervuiling van het PCB-oppervlak.

Uitgebreid beheer en onderhoud van apparatuur en procescontrole

Producten en productie zijn gecertificeerd door geautoriseerde organisaties.

Kleine hoeveelheid bestelling wordt geaccepteerd

Levering op tijd: >98%

1.3 Toepassingen

Led-verlichting

Intercomsysteem

Draagbare WiFi-router

GSM-tracker

Commerciële ledverlichting

Modem WiFi 4G

Honeywell-toegangscontrole

Elektronische toegangscontrole

Audiofrequentieversterker

Bestandsservers

1.4 Parameter- en gegevensblad

PCB-FORMAAT	100x103mm = 1 STUKS
BORDTYPE	Meerlaagse printplaat
Aantal lagen	6 lagen
Onderdelen voor opbouwmontage	JA
Doorlopende componenten	NEE
LAGEN STAPEL	koper ------- 18um(0.5oz)+plaat TOP CS
	4mil prepreg
	koper ------- 18um (0,5 oz) GND-vlak
	4mil FR-4
	koper ------- 18um (0,5 oz) PWR-vliegtuig
	4mil prepreg
	koper ------- 18um (0,5 oz) PWR-vliegtuig
	4mil FR-4
	koper ------- 18um (0,5 oz) SIG
	4mil prepreg
	koper ------- 18um (0,5 oz) BOT PS
TECHNOLOGIE
Minimale tracering en ruimte:	3mil/3mil
Minimale / maximale gaten:	0,22/3,50 mm
Aantal verschillende gaten:	25
Aantal boorgaten:	2315
Aantal gefreesde sleuven:	0
Aantal interne uitsparingen:	0
Impedantiecontrole	Nee
BORDMATERIAAL
Glas epoxy:	FR-4, ITEQ IT140 TG>135, er<5,4
Eindfolie extern:	1oz
Eindfolie intern:	0,5 oz
Uiteindelijke hoogte van PCB:	0,6 mm ±0,1
PLATEREN EN COATEN
Oppervlakteafwerking	Immersie goud 0,025 µm over 3 µm nikkel (14,4% oppervlakte)
Soldeermasker van toepassing op:	BOVEN en onder, minimaal 12 micron
Kleur soldeermasker:	Groen, TAIYO PSR-2000 GT600D
Type soldeermasker:	LPSM
CONTOUR/SNIJDEN	Routering
MARKERING
Kant van componentlegenda	Geen zeefdruk vereist.
Kleur van componentlegenda	Geen zeefdruk vereist.
Naam of logo van de fabrikant:	Geen zeefdruk vereist.
VIA	Geplateerd doorgaand gat (PTH), blinde via- en via-afdekking op CS en PS, via's zijn niet zichtbaar.
ONTVLAMBAARHEIDSBEOORDELING	UL 94-V0 Goedkeuring MIN.
DIMENSIE TOLERANTIE
Overzichtsdimensie:	0,0059" (0,15 mm)
Bordbeplating:	0,0030" (0,076 mm)
Boortolerantie:	0,002" (0,05 mm)
TEST	100% elektrische test vóór verzending
TYPE TE LEVEREN KUNSTWERK	e-mailbestand, Gerber RS-274-X, PCBDOC etc
SERVICEGEBIED	Wereldwijd, mondiaal.

1.5 Ontwerp voor vervaardiging (2)

Serienr.	Procedure	Item	Productiecapaciteit
			Groot volume (S<100 m²)	Middenvolume (S<10 m²)	Prototype(S<1m²)
			Groot volume (S<100 m²)	Middenvolume (S<10 m²)	Prototype(S<1m²)
14	Lamineren	Tolerantie van de dikte van het laminaat	±10% PCB-dikte	±10% PCB-dikte	±8% PCB-dikte
15		Maximale laminaatdikte	4,0 mm	6,0 mm	7,0 mm
16		Nauwkeurigheid van de uitlijning van laminaat	≤±5 mil	≤±4 mil	≤±4 mil
17	Boor (18um, 35um, 70um etc. zijn afgewerkt met koper. Indien niet vermeld koper, is afgewerkt 1oz de standaardwaarde)	Min. boordiameter	0,2 mm	0,2 mm	0,2 mm
18		Min. sleuffreesdiameter	0,60 mm	0,60 mm	0,60 mm
19		Min.tolerantie van PTH-slots	±0,15 mm	±0,15 mm	±0,1 mm
20		Maximale beeldverhouding	1:08	1:12	1:12
21		Gattolerantie	±3mil	±3mil	±3mil
22		Ruimte van via naar via	6mil (hetzelfde netto), 12mil (ander netto)	6mil (hetzelfde netto), 14mil (ander netto)	4mil (hetzelfde netto), 12mil (ander netto)
23		Ruimte van componentgat tot componentgat	12mil (hetzelfde netto), 16mil (ander netto)	12mil (hetzelfde netto), 16mil (ander netto)	10mil (hetzelfde netto), 14mil (ander netto)
24	Etsen	Min.breedte van etslogo	10 mil (18um), 12 mil (35um), 12 mil (70um)	8mil(18um),10mil(35um),12mil(70um)	6mil(18um),8mil(35um),12mil(70um)
25	Etsen	Etsfactor	1,6-2,2	1,6-2,2	1,6-2,2
26	Buitenlaag (18um, 35um, 70um enz. Zijn afgewerkt koper. Indien niet koper vermeld, is afgewerkt 1oz de standaardwaarde)	Min. via paddiameter	20mil	16mil	16mil
27		Min.BGA-paddiameter	12mil	12mil	10mil
28		Min.track en afstand	5/5mil(18um)	4/4mil(18um)	3/3,5mil (18um)
			5/5mil(35um)	4/4mil(35um)	3/4mil(35um)
			7/9mil(70um)	6/8mil(70um)	6/7mil(70um)
			9/11mil(105um)	8/10mil(105um)	8/9mil(105um)
			13/13mil(140um)	12/12mil(140um)	12/11mil(140um)
29		Minimaal raster	10/10mil(35um)	8/8mil(35um)	4/8mil(35um)
30		Min.ruimte (geleider tot pad, pad tot pad)	6mil(18um)	5mil(18um)	4mil(18um)
			6mil(35um)	5mil(35um)	4mil(35um)
			9mil(70um)	8mil(70um)	7mil(70um)
			11mil(105um)	10mil(105um)	9mil(105um)
			13mil(140um)	12mil(140um)	11mil(140um)
