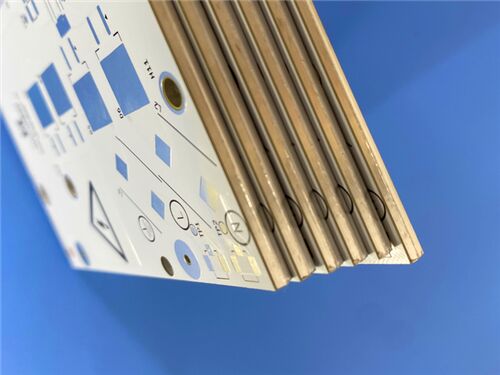

Dubbelzijdig aluminium PCB met onderdompelingsgoud

Deze printplaat (PCB) is voorzien van een dubbelzijdige sandwich aluminium substraatconfiguratie, speciaal ontworpen voor toepassingen met een hoge warmteafvoer.Het voldoet aan strikte afmetings- en prestatiecriteria om te voldoen aan de operationele vereisten van hoog betrouwbare elektronische systemen..

PCB-specificaties

Wat is een Metal Core Printed Circuit Board (MCPCB)?

EenMetalen kern printplaten (MCPCB)is een gespecialiseerd type PCB dat gebruikmaakt van een metaalsubstraat, meestal aluminium, hoewel koper of ijzer ook als kern kan worden gebruikt, ter vervanging van het traditionele FR-4 isolatiesubstraat.De primaire functie is het verbeteren van de warmteafvoer, waarbij wordt gekeken naar de warmteophoping in elektrische componenten met een hoog vermogen, zoals LED's en vermogenversterkers.de metalen kern draagt de warmte van de onderdelen efficiënt over op een externe koelplaatIn vergelijking met conventionele PCB's bieden MCPCB's een superieure thermische geleidbaarheid, mechanische sterkte,en elektromagnetische afschermingscapaciteit.

Verschil tussen dubbel-De laagSandwich aluminium substraat en dubbel-De laagEenzijdig aluminium substraat

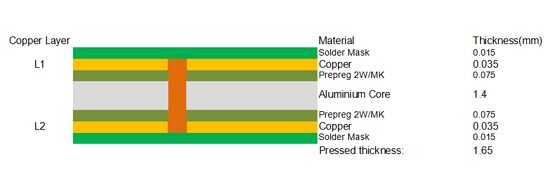

Dubbel.De laagSandwich Aluminium Substraat

Structurele kenmerken: de kern van dit substraat is een laag aluminium.met een laag van koperen folie die op de buitenkant van elke isolatielaag wordt geperst om twee afzonderlijke bovenste en onderste schakellagen te vormen.

Eenvoudig begrip:De aluminiumkern is in het midden geplaatst, met aan beide zijden schakellagen, vergelijkbaar met een "sandwichkoekje"." waar het aluminium als vulling fungeert en de twee koperlagen als koekjeslagen.Beide zijden kunnen warmte naar de aluminiumkern leiden, waardoor een gelijkmatige warmteafvoer over het hele bord mogelijk is.

Dubbel.De laagEenzijdig aluminium substraat

Structurele kenmerken: in tegenstelling tot de sandwichstructuur heeft dit type substraat slechts aan één kant een aluminiumsubstraat als warmteafvoerlaag,terwijl de andere zijde is gemaakt van gewone isolerende materialen zoals FR-4Hoewel het twee koperen folielagen heeft (op de bovenste eerste en tweede laag gelegen), kan alleen de zijde met het aluminiumsubstraat warmte effectief naar de aluminiumkern leiden.

Eenvoudig begrip:Aluminium is alleen aan één kant van het bord aanwezig, en de tegenovergestelde kant draagt niet bij aan warmteafvoer." waar het hitteafvoer effect beperkt is tot de zijde met de aluminium kern.
