Grondstof: | 1W/MK diëlektrisch materiaal | Laagtelling: | Enige kant |
---|---|---|---|
PCB-dikte: | 1.6mm ±0.16 | PCB-Grootte: | 40 x 40mm=1PCS |
Soldeerselmasker: | Wit | Silkscreen: | Zwart |
Kopergewicht: | 1oz | De oppervlakte eindigt: | ENIG |
Markeren: | Kies Opgeruimde IMS Kringsraad uit,IPC 6012 Klasse 2 IMS Kringsraad,Kies Opgeruimde Geïsoleerde PCB van het Metaalsubstraat uit |

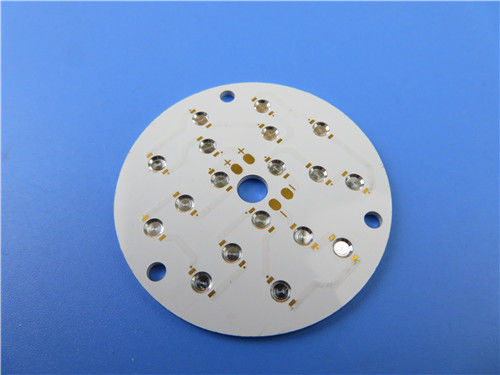

Gat-gedeukte Aluminiumpcb verzonk Gatenims Kringsraad voor Geleide Verlichting
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van enige opgeruimde aluminiumpcb voor de toepassing van Geleide Verlichting met kom-gedeukte gaten. Het is bij 1,6 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. 25 raad wordt ingepakt voor verzending.
Parameter en gegevensblad
PCB-GROOTTE | 40 x 40mm=1PCS |
RAADStype | IMS PCB |
Aantal Lagen | Kies opgeruimde PCB uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 35um (1oz) |
1W/MK diëlektrisch materiaal | |
Aluminium 5052 | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 10mil/12mil |
Minimum/Maximumgaten: | 3mm /8.5mm |
Aantal Verschillende Gaten: | 2 |
Aantal Boorgaten: | 4 |
Thermische weerstand (°C/W) | ≤0.45 |
Analysevoltage (VDC) | 4000 |
Impedantiecontrole | nr |
RAADSmateriaal | |
Warmtegeleidingsvermogen | 1W/MK diëlektrisch materiaal, MCPCB |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.6mm ±0.16 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Electroless nikkel over Onderdompelingsgoud (ENIG) (1 nikkel µ“ meer dan 100 µ“) |
Het soldeerselmasker is van toepassing: | Bovenkant. 12µm Minimum. |
De Kleur van het soldeerselmasker: | Wit, PSR400 WT02 |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | Bovenkant |
Kleur van Componentenlegende | Zwart |
Fabrikant Name of Embleem: | vanaf vereiste |
VIA | nr via |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ (0.15mm) |
Raadsplateren: | 0,0030“ (0.076mm) |
Boortolerantie: | 0,002“ (0.05mm) |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
