1 meter 1.0mm van de Dikke LEIDENE de Loodvrije Raad Strookkring HASL

1 meter 1.0mm van de Dikke LEIDENE de Loodvrije Raad Strookkring HASL

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-773.V1.0
Grondstof:
1W/MK diëlektrisch materiaal
Laagtelling:
Enige kant
PCB-dikte:
1,0 mm ±0.10
PCB-grootte:
1420 x 16mm = 1PCS
Soldeerselmasker:
wit
Silkscreen:
Zwart
Kopergewicht:
1oz
De oppervlakte eindigt:
Hete Lucht het Solderen
Markeren:

1m van de LEIDENE de Raad Strookkring

,

1.0mm van de LEIDENE de Raad Strookkring

,

1m LEIDENE Strookpcb

Productbeschrijving

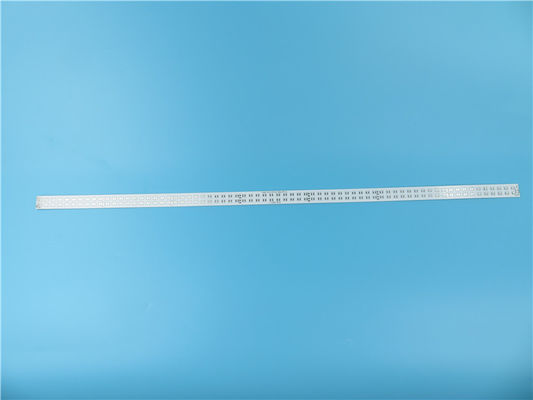

Strook 1 Meter MCPCB van aluminiumpcb op 1.0mm dik met Loodvrije die HASL wordt voortgebouwd
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van LEIDENE die strookpcb op aluminiumkern wordt voortgebouwd met 1W/MK diëlektrisch voor de toepassing van machts LEIDENE verlichting. Het is 1,4 meter lang met dikke 1.0mm, silkscreen de zwarte over witte soldeerselmasker en HASL op stootkussens. De grondstof wordt gebruikt van ILM-merk, volledige raad die 1 PCB omhoog leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
Parameter en gegevensblad
PCB-GROOTTE 1420 x 16mm = 1PCS
RAADStype Aluminiumpcb, IMS PCB
Aantal Lagen Kies opgeruimde PCB uit
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 35um (1oz)
1W/MK diëlektrisch materiaal
Aluminium 5052
TECHNOLOGIE
Minimumspoor en Ruimte: 62,4 mil /-mil
Minimum/Maximumgaten: 4,2 mm/4,2 mm
Aantal Verschillende Gaten: 1
Aantal Boorgaten: 21
Thermische weerstand (°C/W) ≤0.45
Analysevoltage (VDC) 4000
Impedantiecontrole nr
RAADSmateriaal
Warmtegeleidingsvermogen 1W/MK diëlektrisch materiaal, MCPCB
Definitieve externe folie: 1oz
Definitieve interne folie: 0oz
Definitieve hoogte van PCB: 1,0 mm ±0.10
PLATEREN EN DEKLAAG
De oppervlakte eindigt Hete Lucht het Solderen
Het soldeerselmasker is van toepassing: Bovenkant. 12µm Minimum.
De Kleur van het soldeerselmasker: Wit
Het Type van soldeerselmasker: LPSM
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende BOVENKANT
Kleur van Componentenlegende Zwart
Fabrikant Name of Embleem: Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA nr via
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“ (0.15mm)
Raadsplateren: 0,0030“ (0.076mm)
Boortolerantie: 0,002“ (0.05mm)
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.
1 meter 1.0mm van de Dikke LEIDENE de Loodvrije Raad Strookkring HASL 0
Eigenschappen en voordelen
Vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid;
Verleng de levensduur van het product;
Druk de kosten van hardware en assemblage;
Verminder de werkende temperatuur van het materiaal;
Gediversifieerde verzendwijze;
Brede waaier van PCB-het leveren;
UL erkend en richtlijn-Volgzame RoHS;
Het vermogen van prototypepcb;
Heb het vermogen van de Volumeproductie.
Toepassingen
Machtsversterker
Motorcontrolemechanisme
Radiator
Fluorescente lamp
1 meter 1.0mm van de Dikke LEIDENE de Loodvrije Raad Strookkring HASL 1
Onze Drijfmogelijkheden 2021 van de Kringsraad
Blinde vias, Begraven vias
Flex PCB
Zware Koperraad 10oz
Hoge Tg, Hoog CTI-Materiaal
Hybride Fr-4 en Hoge Frequentiemateriaal
Impedantie Gecontroleerde PCB
IPC Klasse 2, IPC Klasse 3
Loodvrije PCB (Volgzame RoHS)
Multilayer PCBs aan 32+-de raad van koperlagen
PCB van de metaalkern (MCPCB)
PCB-Materialen – Fr-4, Polyimide, Rogers & meer
Fabrikant van RoHS de Volgzame PCB
Stijve Flex PCB
Rf-PCB/Hoge Frequentiepcb
Door-gat, BGA, Gouden Vinger, Randkoepel
Via-in-stootkussen, Gevulde vias
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), VERKLAARDE UL
Onze Diensten
Nadruk op Prototypen, Kleine Partijen, Volumeproductie
Snelle turn-around, tweezijdige PCB 24 beschikbare uren.
De huis-aan-huisverzendingsdienst
Onze Cliënten worden wereldwijd gevestigd.
Australië: Perth, Melbourne, Nieuw Zuid-Wales, Zuid-Australië, West-Australië
Oostenrijk: Breitenfurtbei Wien, Graz
Bangladesh: Purana Paltan
België: Deinze, Hasselt
Bulgarije: Plovdiv
Brazilië: Caxias do Sul
Canada: Quebec, Ontario, Vancouver
Tsjech: Pardubice, Horní Pocernice
Frankrijk: Villeneuvela Garenne Cedex, Montchenu
Duitsland: Stuttgart, Garbsen, Hamburg, Altenburg, Velbert Kleinmachnow, Potsdam
Hongarije: Boedapest
India: Tamilnadu
Ierland: Cork
Israël: Nettanyastad, ben-Gurion Luchthaven, Tel Aviv, Yahud, Acre,
Italië: Peschiera Borromeo, Verona, Mezzocorona, Pietrasanta Luca, Turijn
Koeweit: Safat
Malta: Mosta
Maleisië: Selangor
Mexico: Leon Guanajuato
Portugal: Guimaraes
Zuid-Korea: Gyeonggi-
Servië: Kragujevac
Zweden: Goteborg, Siljansns,
Thailand: Bangkok, Chonburi
Turkije: Ankara, Istanboel, Kocaeli
Nederland: Diemen
het UK: Bristol, Surrey
De Oekraïne: Kiev
De V.S.: De Stad van Connecticut, Alaska, New York, Miami, New Jersey, Texas, Largo Colorado, Californië, Candler
Vietnam: Ho-Chi-Minh-Stad
Zambia: Kitwe
