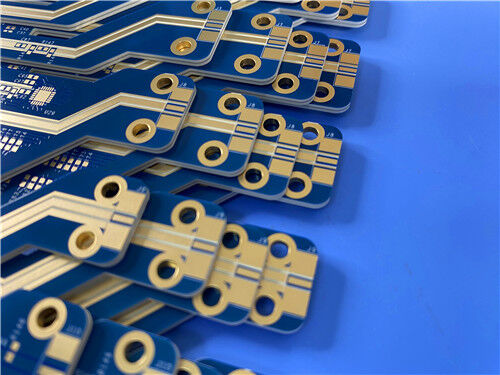

Deze 4-laags hybride Rogers RT/duroid 6202 printplaat is ontworpen voor betrouwbare microgolf- en RF-meerlaagse schakelingstoepassingen. Het maakt gebruik van een hybride stapel van 0,127 mm RT/duroid 6202 diëlektricum, 0,381 mm PP-bindingsplaat en 0,4 mm FR-4 substraat, wat resulteert in een totale geperste dikte van 1,014 mm. De printplaat heeft 0,5 oz binnenkoper en 1 oz buitenkoper, gecombineerd met een immersion gold oppervlakteafwerking, blauwe soldeermasker en witte zeefdruk voor stabiele geleidbaarheid en duidelijke schakelmarkering. Gebouwd volgens strikte IPC-6012 Klasse 3 normen, maakt het gebruik van 25μm gat koperdikte, harsplug gaten en gegalvaniseerde gevulde via-in-pad technologie om uitstekende structurele integriteit te garanderen. Uitgerust met procesranden, positioneringsgaten en optische uitlijningspunten, ondersteunt deze 110 mm × 35 mm hoogfrequente printplaat nauwkeurige assemblage en massaproductie, ideaal voor luchtvaart, radar en precisiecommunicatiesystemen.
Printplaat Specificaties
| Parameter Item |
Technische Details |
| Laagstructuur |
4-laags hybride rigide printplaat |
| Stapelconfiguratie |
0,127 mm RT/duroid 6202 + 0,381 mm PP + 0,4 mm FR-4 |
| Totale geperste dikte |
1,014 mm |
| Kopergewicht |
Binnenlaag: 0,5 oz afgewerkt koper; Buitenlaag: 1 oz afgewerkt koper |
| Oppervlaktebehandeling |
Immersion Gold |
| Soldeermasker & Zeefdruk |
Blauw soldeermasker met witte zeefdruk |
| Printplaatafmetingen |
110 mm × 35 mm (1 ST) |
| Speciaal proces |
Procesrand, positioneringsgaten, optische uitlijningspunten; Harsplug gaten, gegalvaniseerde gevulde via-in-pad |
| Gat koperdikte |
25μm |
| Kwaliteitsnorm |
IPC-6012 Klasse 3 hoge betrouwbaarheidsgraad |

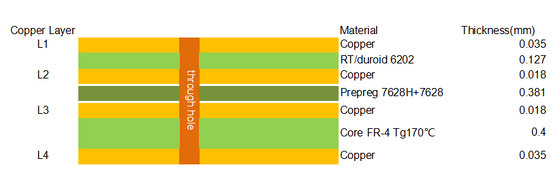

Printplaat Stapel

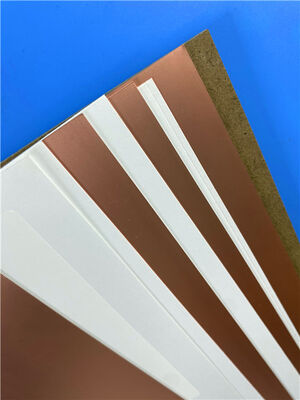

RT/duroid 6202 Materiaalintroductie
RT/duroid 6202 is een professioneel laag-verlies hoogfrequent laminaat van Rogers, aangepast voor complexe microgolfstructuren en hoog-precisie meerlaagse RF-circuits. Versterkt met geoptimaliseerde geweven glasvezel, heeft het materiaal extreem lage thermische krimp en uitstekende dimensionale stabiliteit. Het ondersteunt nauwkeurige controle van de diëlektrische constante en dikte, samen met een ultralage thermische coëfficiënt van de diëlektrische constante. Deze kern eigenschappen zorgen voor zeer stabiele elektrische prestaties onder brede temperatuurvariaties, waardoor hoogfrequente signaalverzwakking effectief wordt verminderd en consistente signaalintegriteit tijdens langdurige werking wordt gehandhaafd.
Anders dan gewone hoogfrequente substraten, levert RT/duroid 6202 uitstekende mechanische compatibiliteit met koperfolie, met een bijpassende in-plane expansiecoëfficiënt en minimale etschrinkage. Het vermijdt positioneringsafwijkingen tijdens massaproductie en elimineert de noodzaak van secundaire dubbele etsing, waardoor de productie nauwkeurigheid en opbrengst aanzienlijk worden verbeterd. Het ondersteunt flexibele koperfolie opties variërend van 0,5 oz tot 2 oz, het materiaal past zich aan platte, niet-vlakke en complexe meerlaagse stapelontwerpen aan. Het is een mainstream hoog-betrouwbaar substraat geworden voor luchtvaart, defensie, radar en precisie satellietcommunicatieapparatuur.
Kern Prestatiekenmerken
Ultra-laag hoogfrequent verlies: Levert uitstekende signaaloverdrachtsefficiëntie met minimale demping, volledig aangepast aan de operationele vereisten van hoogfrequente microgolf- en millimetergolfcircuits.
Superieure dimensionale stabiliteit: Lage thermische uitzettingscoëfficiënt en ultra-lage etschrinkage handhaven nauwkeurige toleranties voor circuitpositionering, wat hoog-precisie fijne lijnproductie ondersteunt.
Stabiele elektrische parameters: Kenmerkt nauwe Dk-tolerantie en ultra-lage temperatuurdrift, wat consistente diëlektrische prestaties garandeert in complexe temperatuurschommelingen.
Hoog-betrouwbaar plug-gat proces: Harsplug gaten en gegalvaniseerde gevulde via-in-pad elimineren holle vias, waardoor de structurele dichtheid, geleidbaarheid stabiliteit en soldeerbetrouwbaarheid worden verbeterd.
Hybride structuur voordeel: Combineert RT/duroid 6202 hoogfrequente prestaties met FR-4 kostenefficiëntie, waarbij professionele RF-prestaties en commerciële kosteneffectiviteit worden gebalanceerd.
Typische Toepassingen
- Phased Array Antennes
- Grondgebonden en Luchtvaart Radar Systemen
- Global Positioning System Antennes
- Power Backplanes
- Hoog-betrouwbare Complexe Meerlaagse Circuits
- Commerciële Luchtvaartbotsingsvermijdingssystemen
- Beam Forming Networks
Conclusie
Gebouwd met premium Rogers RT/duroid 6202 hoogfrequent diëlektricum materiaal, geavanceerde gevulde-via verwerking, en IPC Klasse 3 gegradeerde productie, deze 4-laags hybride printplaat levert consistente laag-verlies elektrische prestaties, nauwkeurige dimensionale stabiliteit en superieure thermische betrouwbaarheid. Het overwint effectief de signaalverlies- en nauwkeurigheidsbeperkingen van conventionele FR-4 borden onder hoogfrequente bedrijfsomstandigheden. Door professionele microgolf-grade substraat te combineren met kosteneffectieve FR-4 structuur, optimaliseert deze hybride constructie de algehele prestaties en betaalbaarheid, en dient als een zeer betrouwbare oplossing voor luchtvaart, satellietcommunicatie, precisie radar en complexe meerlaagse RF-circuittoepassingen.
