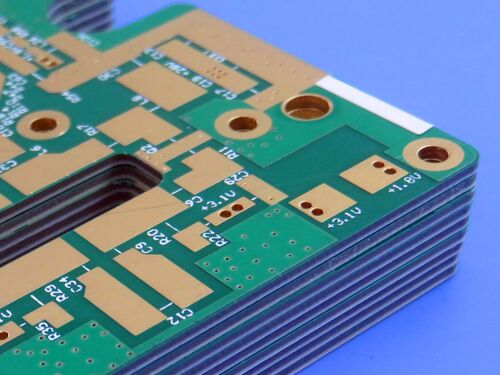

4-laag Hybride PCB op RT duroid 5880 en FR4 materiaal ENIG Finish

Deze PCB maakt gebruik van RT duroid 5880 hoogfrequente laminaat die is geïntegreerd met High Tg 170°C FR-4 als materiaal, waardoor een superieure signaalintegriteit met hoge frequentie wordt bereikt.Het is voorzien van een onderdompeling goud (ENIG) oppervlak afwerking en neemt een dubbelzijdige configuratie vrij van soldeermasker en zijdeOndersteund door nauwkeurige dimensiecontrole en strenge kwaliteitsborging protocollen,Deze PCB is speciaal ontworpen om te voldoen aan de strenge prestatievereisten van hoogverzekerde elektronische toepassingen..

PCB-gegevens

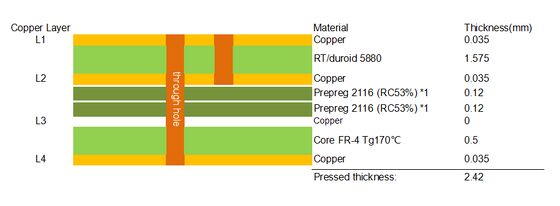

PCB-opstapeling

Artwork Type

Om een nauwkeurige en efficiënte PCB-fabricage te garanderen, is de voor deze PCB geleverde afbeelding in het Gerber RS-274-X-formaat, het industriestandaardbestandsformaat voor PCB-fabricage.

Kwaliteitsnorm

Dit PCB wordt vervaardigd en geïnspecteerd in strikte overeenstemming met de IPC-klasse-2-norm, een algemeen aanvaarde industriestandaard voor printplaten.IPC-Klasse 2 specificeert eisen voor algemene elektronische producten, waardoor een betrouwbare prestatie in typische toepassingen wordt gewaarborgd.

Beschikbaarheid

Dit PCB wordt wereldwijd aangeboden. with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

Inleiding tot RT/duroïde 5880

RT/duroid 5880 is een hoogwaardig polytetrafluorethyleen (PTFE) -gebaseerd composiet dielektrisch materiaal dat is ontwikkeld door Rogers Corporation, speciaal ontworpen voor hoogfrequente,elektronische toepassingen met weinig verliesHet heeft een geweven glasversterkingstructuur, die de uitstekende elektrische eigenschappen van PTFE combineert met een verbeterde mechanische robuustheid.met een vermogen van meer dan 10 W,.

RT/duroïde 5880-laminaat biedt nauwe controle over de dielectrische constante (Dk) en behoudt een zeer laag verlies, verkrijgbaar tegen een redelijke prijs in vergelijking met conventionele microgolflaminaat.In tegenstelling tot PTFE-materialenDeze materialen hebben een UL 94 V-0-classificatie.met een vermogen van meer dan 50 W,.

De thermische uitbreidingscoëfficiënt (CTE) van RT/duroïde 5880 biedt verschillende belangrijke voordelen voor circuitontwerpers.uitstekende dimensionale stabiliteit te garanderen, een cruciale eigenschap voor meerlagige platenconstructiesDe geoptimaliseerde Z-as CTE van RT/duroid 5880-laminaat zorgt voor een betrouwbare gehalte van de doorlopende gaten, zelfs bij ernstige thermische schoktoepassingen.geen duidelijke glazen overgangstemperatuur (Tg), waarbij de uitbreidingskenmerken stabiel blijven over het gehele bereik van de circuitverwerkingstemperaturen.

Kenmerken van RT/duroïde 5880

Typische toepassingen

- Micro- en millimetergolfcommunicatiesystemen (tot 60 GHz)

- Radar- en satellietcommunicatieapparatuur

- RF-versterkers en -filters

- Elektronische systemen voor de lucht- en ruimtevaart en defensie

- Test- en meetinstrumenten voor hoogfrequente toepassingen

-5G-basistations en -terminals voor millimetergolven

Samenvatting

Met een zeer laag signaalverlies, uitstekende dimensionale stabiliteit en betrouwbare structurele prestaties, is dit 3-koperlaag PCB een ideale oplossing voor ingenieurs,fabrikanten van elektronische producten en RF-systeemintegratoren die streven naar een hoge betrouwbaarheid en een stabiele hoogfrequente signaaloverdrachtHet voldoet effectief aan de hoge prestatievereisten van hoogfrequente toepassingen, waaronder microgolfcommunicatie, radarsystemen, elektronische apparatuur voor de luchtvaart en 5G-millimetergolfapparaten..

Wat is een hybride PCB?

EenHybride PCB's(Hybrid Printed Circuit Board) verwijst naar een gespecialiseerd PCB dat twee of meer verschillende soorten dielectrische materialen in zijn structuur integreert, in plaats van een enkel uniform materiaal te gebruiken.Het kerndoel van het ontwerpen van hybride PCB's is het evenwicht tussen prestaties, kosten en functionele vereisten, waarbij gebruik wordt gemaakt van de unieke voordelen van elk materiaal om de algehele prestaties van de printplaat te optimaliseren.

In de praktijk combineren hybride PCB's vaak hoogwaardige, kostbare dielectrische materialen (zoals RT/duroid 5880) met kosteneffectieve,structureel robuuste materialen (zoals High Tg 170°C FR-4)Bijvoorbeeld, het in dit document gespecificeerde PCB heeft een hybride structuur van RT/duroïde 5880 (voor hoge frequentie,een laagverliessignaaltransmissie) en een hoge Tg 170°C FR-4 (voor structurele ondersteuning en kostencontrole), wat een typisch voorbeeld is van een hybride PCB.

Belangrijkste kenmerken en voordelen van hybride PCB's:

Prestatieoptimalisatie: Materiaal selectie op maat voor verschillende functionele gebieden (bijvoorbeeld, hoogfrequente signaallagen gebruiken lage Dk/Df materialen, terwijl structurele lagen hoogsterke materialen gebruiken).

- Kosteneffectiviteit: Verminderen van de totale kosten door alleen in kritieke gebieden, in plaats van in het hele bord, hoogwaardige materialen te gebruiken.

- Functionele veelzijdigheid: Voldoen aan diverse eisen zoals hoogfrequente transmissie, mechanische robuustheid en thermisch beheer in één PCB.

- Aanpassingsvermogen voor toepassingen: veel gebruikt in complexe elektronische systemen zoals ruimtevaart-, communicatie- en medische apparatuur, waar tegelijkertijd aan meerdere prestatievereisten moet worden voldaan.
