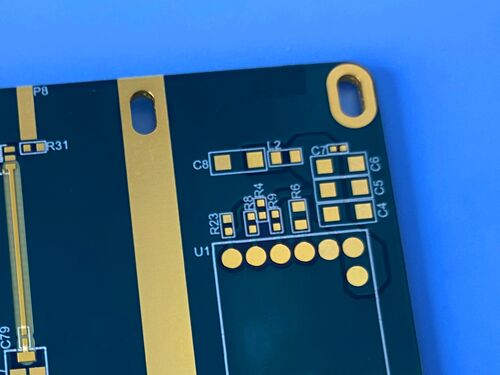

Deze printplaat is een 6-laags bord met hoge prestaties, vervaardigd met FR408HR laminaat. Als een hoogwaardig FR-4 hars-systeem bezit FR408HR uitstekende thermische, elektrische en mechanische eigenschappen, waardoor het zeer geschikt is voor meerlaagse printplaat-toepassingen die maximale thermische prestaties en operationele betrouwbaarheid vereisen.
Printplaat Specificatie
| Item |
Specificaties |
| Basismateriaal |
FR408HR Laminaat |
| Aantal lagen |
6 lagen (meerlaagse printplaat) |
| Afmetingen bord |
79 mm x 105 mm per eenheid, 1 stuk totaal |
| Afgewerkte dikte bord |
1,60 mm (gelamineerde dikte) |
| Afwerkingskopergewicht |
1 oz per laag |
| Oppervlakteafwerking |
Dompelgoud |
| Soldeermasker boven/onder |
Blauw soldeermasker met witte zeefdruk (boven en onder) |
| Extra verwerking |
Harspluggen voor gaten met een diameter van 0,2 mm - 0,4 mm |
Printplaat-stack-up
| Laag nr. |
Beschrijving |
Dikte |
| 1 |
Koperlaag — L1 (buitenste bovenlaag) |
0,035 mm |
| 2 |
Prepreg FR408HR 2116 (58%) |
Standaard prepreg dikte |
| 3 |
Prepreg FR408HR 2116 (58%) |
Standaard prepreg dikte |
| 4 |
Koperlaag — L2 |
0,035 mm |
| 5 |
Kern FR408HR |
0,25 mm |
| 6 |
Koperlaag — L3 |
0,035 mm |
| 7 |
Prepreg FR408HR 2116 (58%) |
Standaard prepreg dikte |
| 8 |
Prepreg FR408HR 2116 (58%) |
Standaard prepreg dikte |
| 9 |
Koperlaag — L4 |
0,035 mm |
| 10 |
Kern FR408HR |
0,25 mm |
| 11 |
Koperlaag — L5 |
0,035 mm |
| 12 |
Prepreg FR408HR 2116 (58%) |
Standaard prepreg dikte |
| 13 |
Prepreg FR408HR 2116 (58%) |
Standaard prepreg dikte |
| 14 |
Koperlaag — L6 (buitenste onderlaag) |
0,035 mm |
| Totale geperste dikte |
1,544 mm |
Introductie tot FR408HR Materiaal
FR408HR laminaat- en prepregproducten worden vervaardigd met Isola's gepatenteerde hoogwaardige multifunctionele hars-systeem, versterkt met elektrisch glasweefsel (E-glas). Dit systeem levert een 30% verbetering in Z-as expansie en biedt 25% meer elektrische bandbreedte (minder verlies) dan concurrerende producten in deze markt. Deze eigenschappen, in combinatie met superieure vochtbestendigheid bij reflow, resulteren in een product dat de kloof overbrugt vanuit zowel thermisch als elektrisch oogpunt.
FR408HR Materiaaleigenschappen & Kenmerken
| Eigenschap |
Typische waarde |
Eenheden (metrisch/Engels) |
Testmethode (IPC-TM-650 of zoals aangegeven) |
| Glasovergangstemperatuur (Tg) per DSC |
190 |
°C |
2.4.25C |
| Ontledingstemperatuur (Td) per TGA @ 5% gewichtsverlies |
360 |
°C |
2.4.24.6 |
| Tijd tot delaminatie per TMA (koper verwijderd) A. T260 B. T288 |
60 >30 |
Minuten |
2.4.24.1 |
| Z-as CTE A. Pre-Tg B. Post-Tg C. 50 tot 260°C (totale expansie) |
55 230 2,8 |
ppm/°C ppm/°C % |
2.4.24C |
| X/Y-as CTE (Pre-Tg) |
16 |
ppm/°C |
2.4.24C |
| Thermische geleidbaarheid |
0,4 |
W/m·K |
ASTM E1952 |
| Thermische stress 10 sec @ 288ºC (550,4ºF) A. Ongewassen B. Gewassen |
Geslaagd |
Geslaagd Visueel |
2.4.13.1 |
| Dk, Permittiviteit A. @ 100 MHz B. @ 1 GHz C. @ 2 GHz D. @ 5 GHz E. @ 10 GHz |
3,72 3,69 3,68 3,64 3,65 |
— |
2.5.5.3; 2.5.5.9; Bereskin Stripline |
| Df, Verliestangens A. @ 100 MHz B. @ 1 GHz C. @ 2 GHz D. @ 5 GHz E. @ 10 GHz |
0,0072 0,0091 0,0092 0,0098 0,0095 |
— |
2.5.5.3; 2.5.5.9; Bereskin Stripline |
| Volume weerstand A. Na vochtbestendigheid B. Bij verhoogde temperatuur |
4,4 x 10&sup7; 9,4 x 10&sup7; |
MΩ-cm |
2.5.17.1 |
| Oppervlakte weerstand A. Na vochtbestendigheid B. Bij verhoogde temperatuur |
2,6 x 10&sup6; 2,1 x 10&sup8; |
MΩ |
2.5.17.1 |
| Diëlektrische doorslag |
>50 |
kV |
2.5.6B |
| Boogweerstand |
137 |
Seconden |
2.5.1B |
| Elektrische sterkte (laminaat & gelamineerd prepreg) |
70 (1741) |
kV/mm (V/mil) |
2.5.6.2A |
| Vergelijkingsindex voor spoorvorming (CTI) |
2 (250-399) |
Klasse (Volt) |
UL 746A; ASTM D3638 |
| Afpelsterkte A. Lage/zeer lage profiel koperfolie (>17μm) B. Standaard profiel koper 1. Na thermische stress 2. Na procesoplossingen |
1,14 (6,5) 0,96 (5,5) 0,90 (5,1) |
N/mm (lb/inch) |
2.4.8C; 2.4.8.2A; 2.4.8.3 |
| Buigsterkte A. Lengterichting B. Dwarsrichting |
72,5 58,0 |
ksi |
2.4.4B |
| Treksterkte A. Lengterichting B. Dwarsrichting |
54,5 38,7 |
ksi |
ASTM D3039 |
| Young's modulus A. Lengterichting B. Dwarsrichting |
3695 3315 |
ksi |
ASTM D790-15e2 |
| Poissons ratio A. Lengterichting B. Dwarsrichting |
0,137 0,133 |
— |
ASTM D3039 |
| Vocht opname |
0,061 |
% |
2.6.2.1A |
| Ontvlambaarheid (laminaat & gelamineerd prepreg) |
V-0 |
Beoordeling |
UL 94 |
| Relatieve thermische index (RTI) |
130 |
°C |
UL 796 |
Typische toepassingen van FR408HR printplaat
-Hoge dichtheid 6-laags printplaten
-Loodvrije assemblage elektronische producten
-Apparaten die meerdere reflow cycli vereisen (tot 6x 260°C)
-Apparatuur met componenten met een pitch van 0,8 mm en gaten met een kleine diameter
-Elektronische systemen die superieure vochtbestendigheid en structurele stabiliteit vereisen
-Producten compatibel met AOI en optische positioneringssystemen
Artwork, Kwaliteitsnorm en Beschikbaarheid
Het artwork van deze printplaat wordt geleverd in het industriestandaard Gerber RS-274-X formaat, compatibel met reguliere productieapparatuur en ontwerpsoftware. Het voldoet aan erkende industriestandaarden, wat zorgt voor consistente elektrische prestaties, betrouwbare productkwaliteit en geschiktheid voor toepassingen met hoge betrouwbaarheid. Deze printplaat is wereldwijd verkrijgbaar om te voldoen aan de behoeften van internationale klanten en hoogwaardige circuitprojecten.
Conclusie
Vanwege de superieure thermische stabiliteit, uitstekende elektrische prestaties, CAF-bestendigheid, compatibiliteit met loodvrije assemblage en FR-4 procesaanpassingsvermogen van FR408HR, is de 6-laags printplaat de optimale keuze geworden voor professionals en projectteams die zich bezighouden met hoog-dichte, hoog-betrouwbare elektronische projecten die stabiele prestaties, nauwkeurige verwerking en langdurige duurzaamheid vereisen.
