4-laags Rogers RO3210 Hoogfrequent PCB 1.22mm met ISIG Afwerking

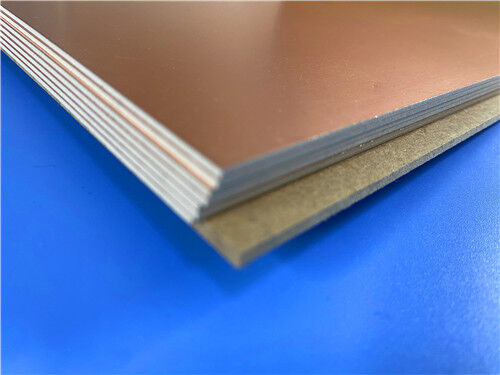

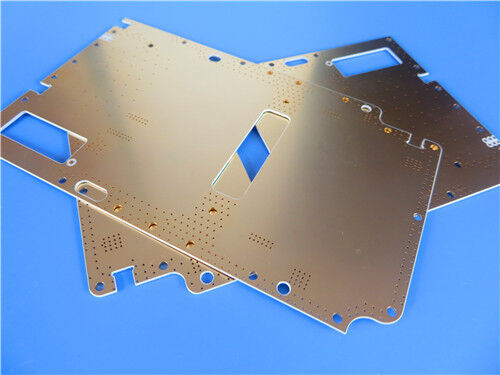

Deze maatwerk 4-laag Rogers high-frequency PCB heeft een symmetrische stapel: twee stukken van 0.508mm RO3210 kern gebonden door 0.2mm RO4450F prepreg.Zowel de buitenste als de binnenste lagen gebruiken 1 oz afgewerkt koperHet bord is 79 mm × 79 mm groot en is aan beide zijden kaal, zonder soldeermasker en zonder zijde.Het is afgewerkt met zilverplating plus goudplating om uitstekende geleidbaarheid en anti-vlekken prestaties te leverenDe op maat gemaakte diepte-gecontroleerde slot is vervaardigd om te voldoen aan de speciale RF-circuit structurele eisen.dit PCB behoudt een stabiele elektrische prestatie en betrouwbare mechanische eigenschappen voor microgolven en RF-toepassingen.

PCB-specificaties
Deze 4-laagse PCB maakt gebruik van alle Rogers-materiaalstack-up. RO3210-kernen vormen de schakellagen, terwijl RO4450F-prepreg fungeert als de bindfilm tussen de binnenste lagen.Precisie-lamineering en op maat gemaakte diepgang gecontroleerde groeven worden toegepast voor geavanceerde RF-circuitontwerpen.


Rogers RO3210 Materiaal Inleiding
RO3210TM hoogfrequente schakelmaterialen zijn met keramiek gevulde laminaten versterkt met geweven glasvezel.Ontworpen om uitstekende elektrische prestaties en mechanische stabiliteit te leveren tegen concurrerende prijzen, behoort RO3210 tot de RO3200TM-serie, een verbeterde uitbreiding van de RO3000®-serie met verbeterde mechanische stabiliteit.

De RO3200-serie combineert het gladde oppervlak van niet-geweven PTFE-laminaat voor strakke lijnetsen toleranties, gecombineerd met de stijfheid van geweven-glas PTFE-substraten.Vervaardiging volgens standaard PTFE-PCB-verwerkingstechnieken, zoals uiteengezet in de officiële fabricagerichtlijn “Fabrication Guidelines for RO3000 Series High Frequency Circuit Materials”. RO3210 heeft een dielectrische constante van 10.2 en een dissipatiefactor van 0.0027. RO3200-serie laminaten worden vervaardigd volgens een ISO 9002-gecertificeerd kwaliteitssysteem.



Kernvoordelen

• Verbeterde mechanische stabiliteit in vergelijking met klassieke materialen van de RO3000-serie
• Het gladde laminaatoppervlak zorgt voor een nauwere etserendolerantie voor fijne schakelpunten
• Dk=10,2 en lage dissipatiefactor (0,0027), waardoor hoogfrequente signaalverlies tot een minimum wordt beperkt
• ISO 9002-gecertificeerde productie zorgt voor een consistente batchprestatie
• Compatibel met standaard PTFE-PCB-productieprocessen
• RO4450F prepreg zorgt voor betrouwbare binding voor meerlagige Rogers stackup


Typische toepassingen
Dankzij zijn stabiele dielectrische eigenschappen en verbeterde mechanische stijfheid wordt dit RO3210 4-laag PCB veel gebruikt in commerciële microgolf- en RF-systemen:


• Automobiele systemen voor het voorkomen van botsingen
• GPS-satellietantennen voor automobiel
• Draadloze telecommunicatiesystemen
• met een vermogen van meer dan 50 W
• Satellieten voor rechtstreekse uitzending
• Datalink op kabelsystemen
• Afstandsmeterlezers
• Elektrische achtervliegtuigen
• LMDS en draadloos breedband
• Infrastructuur van het basisstation


Conclusies
Dit aangepaste 4-laag Rogers PCB maakt gebruik van een symmetrische stapel van RO3210 kernen gebonden met RO4450F prepreg. 1 oz koper wordt aangebracht op zowel de binnen- als de buitenlagen.Het bord heeft blote bovenkant en onderkant zonder soldeermasker of zijdeplaatRO3210 zorgt voor verbeterde mechanische stabiliteit, en is ook geschikt voor het gebruik in de elektrische industrie.met een nauwkeurige etseringscapaciteit en een laag hoogfrequentieverliesDit volledig-Rogers meerlagig PCB is een betrouwbare oplossing voor automotive radar, satellietantennen, draadloos breedband en basisstation infrastructuur projecten.
