Rogers RO3010 + FR4 1080 PP 4-laags PCB 2,8 mm met dompeltin

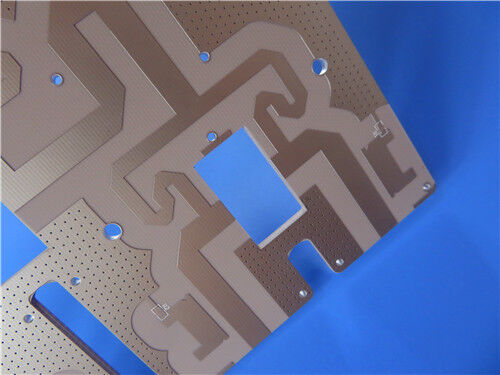

Deze aangepaste 4-laags hybride printplaat maakt gebruik van heterogene laminering die Rogers RO3010 keramisch gevulde PTFE-substraat en FR4 1080 prepreg combineert. De stapelstructuur volgt 1,27 mm RO3010 + 0,076 mm 1080 FR4 PP + 1,27 mm RO3010, wat resulteert in een afgewerkte laminatiedikte van 2,8 mm. Elke circuitlaag heeft een kopergewicht van 1 oz. De printplaat maakt gebruik van een tin-immersie oppervlaktebehandeling, zonder soldeermasker aan beide zijden en met witte silkscreen markeringen. Met afmetingen van 143 mm × 97,5 mm voor één eenheid, illustreert dit fysieke prototype hoe symmetrische stapeling kromtrekken op RO3010 hybride printplaten vermindert.

PCB Specificaties

In tegenstelling tot conventionele asymmetrische gemengde printplaten, implementeert deze 4-laags printplaat een volledig symmetrische dual-core lay-out. Twee identieke 1,27 mm RO3010 hoogfrequente kernen worden samengevoegd met ultradunne 0,076 mm 1080 FR4 prepreg in het midden. Dit gebalanceerde structurele concept fungeert als de primaire oplossing om kromtrekken tijdens het persen op hoge temperatuur en thermische cycli te minimaliseren.

Symmetrische stapeling voor verminderde kromtrekken op RO3010 hybride printplaten

Hybride laminering die RO3010 combineert met FR4 prepreg, brengt inherent risico's op kromtrekken met zich mee. De keramisch gevulde PTFE van RO3010 en de FR4 prepreg vertonen verschillende CTE-waarden en gedragen zich anders bij het vrijgeven van thermische spanning. Asymmetrische stapelontwerpen leiden vaak tot buigen of verdraaien na laminering, wat de vlakheid verpest en storingen veroorzaakt tijdens SMT-assemblage.

Deze 2,8 mm vierlaags printplaat pakt deze productiehinder aan door een symmetrische stapeling toe te passen. Gelijkwaardige RO3010 kernen bevinden zich aan beide buitenzijden, met dunne 1080 FR4 prepreg als centraal verbindingsmedium. Thermische spanning die van de boven- en onderzijde wordt gegenereerd, heft elkaar op tijdens laminering. Deze opstelling vermindert resterende interne spanning en verbetert de vlakheid van de printplaat aanzienlijk, waardoor kromtrekken in latere thermische cycli en assemblageprocessen wordt voorkomen.

Deze fysieke printplaat dient als een praktische casestudy van 2,8 mm. Het valideert symmetrische stapeling als een robuuste procesoptie voor massaproductie van RO3010 + FR4 hybride hoogfrequente printplaten, met name dikkere printplaten die gevoeliger zijn voor vervorming.

Aanvullende procescontrolehoogtepunten

1080 PP harsstroom & vulcontrole: Fabrikanten beheren nauwgezet de harsstroom en lijmvulling voor deze ultradunne 0,076 mm prepreg, om holtes, onvoldoende hars en delaminatie tussen verschillende materialen te voorkomen.

Beheer van heterogene CTE-matching: Afgestelde persparameters verkleinen de thermische expansiekloof tussen RO3010 en FR4, waardoor lamineringsresultaten op basis van symmetrisch stapelontwerp verder worden gestabiliseerd.

Stabiele haalbaarheid massaproductie: Balans tussen hoogfrequente elektrische prestaties, vlakheidsopbrengst en productiekosten voor commerciële projecten.

Introductie Rogers RO3010 Materiaal

RO3010 is een keramisch gevuld PTFE hoogfrequent laminaat met een stabiele diëlektrische constante en lage dissipatiefactor. Het behoudt consistente elektrische prestaties bij verschuivingen in frequentie en temperatuur. Wanneer gecombineerd met FR4 prepreg in een hybride stapel, verlaagt het de materiaalkosten in vergelijking met volledig Rogers printplaten, terwijl de betrouwbare RF-signaalstabiliteit behouden blijft. Het wordt veel gekozen voor commerciële hoogfrequente projecten waar kostenbeheersing belangrijk is.

Productkenmerken & Voordelen

• Betere vlakheid via symmetrische stapeling: Gaat thermische spanning tegen en vermindert kromtrekken voor hybride printplaten
• Sterke interlaagverbinding: Gecontroleerde harsstroom voor 1080 PP elimineert holtes en delaminatierisico's
• Betrouwbare hoogfrequente prestaties: RO3010 kernen ondersteunen RF-signaaloverdracht met laag verlies
• SMT-vriendelijke constructie: Tin-immersie afwerking en duidelijke witte silkscreen stroomlijnen assemblage werk
• Economische hybride structuur: Combineert premium RF-prestaties met praktische productiekosten

Typische toepassingen

• Commerciële RF-microgolfmodules
• Draadloze communicatie basisstationcircuits
• Hoogfrequente signaalverwerkingssystemen
• RF-power dividers, koppelaars en antenne printplaten
• Hoogfrequente prototype validatieprojecten

Conclusie

Deze 2,8 mm 4-laags RO3010 + FR4 hybride printplaat is ontworpen rond het kernprincipe van symmetrische stapeling om kromtrekken te verminderen dat wordt gezien bij heterogene gemengde lamineringsprintplaten. Met 1 oz koperlagen, tin-immersie oppervlakteafwerking en nauwkeurige lamineringscontroles, bereikt de printplaat uitstekende vlakheid en stabiele hoogfrequente prestaties. Dit fysieke prototype levert bruikbare procesreferenties voor het fabriceren van dikke hybride Rogers hoogfrequente printplaten.
