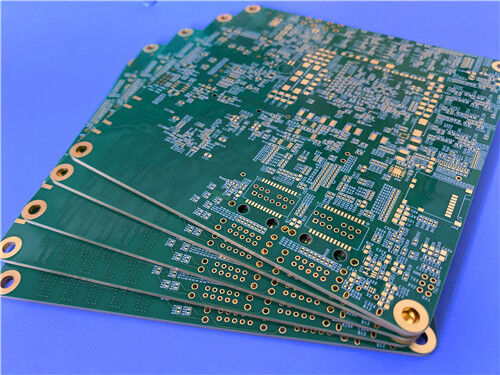

Gemaakt met authentiek Panasonic Megtron M6 ultra-laagverlies dielectrisch substraat,Deze op maat gemaakte 14-laag hoge snelheid PCB is speciaal gebouwd voor hoogwaardige digitale transmissie en hoog betrouwbare industriële netwerksystemen.Met een laminaatdikte van 2,123 mm en een uniforme 1 oz afgewerkte koperdikte op elke geleidende laag,Het levert stabiele stroomgeleiding en foutloze signaalconsistentie voor ingewikkelde meerlagige schakelingenHet bord is voorzien van een dubbelzijdig groen soldeermasker, gecombineerd met een scherp wit zijscherm voor duidelijke identificatie van componenten en robuuste circuitbescherming.Gecompleteerd met een oppervlaktebewerking met elektrostatisch nikkelpalladiumgoud (ENEPIG)Het biedt uitzonderlijke anti-oxidatieprestaties, betrouwbare soldeerbaarheid en duurzame draadbindingscompatibiliteit voor industriële werking op lange termijn.
vervaardigd in volledige overeenstemming met de strenge betrouwbaarheidstandaarden IPC-6012 klasse 3,Dit Megtron M6 meerlagig PCB gebruikt een 25μm gelijkmatig gat koperlaag om te zorgen voor stabiele via geleiding en structurele integriteitHet integreert nauwkeurige impedantiebeheertechnologie om de signaalcrosstalk te minimaliseren, transmissieafwijkingen te elimineren en nauwkeurige signaalmatching te behouden voor de werking van een hogesnelheidscircuit.Om de structuurdichtheid en de oplosbetrouwbaarheid te maximaliseren, alle micro-vias onder 0,4 mm worden volledig met hars verstopt en geëlektroplateerd met een platte vulbehandeling, waardoor de holte via defecten volledig wordt uitgesloten.Dit hoogprecisie PCB volgt de officiële Megtron M6 productieprotocollen., waardoor het een prima oplossing is voor high-end communicatie-infrastructuur, servers van bedrijfsniveau en geavanceerde industriële elektronische apparaten met hoge precisie.
PCB'sSpecificaties
| Parameter item |
Technische details |
| Aantal lagen |
14 lagen hoog snelheidsgroeps PCB |
| Basismateriaal |
Panasonic Megtron M6 ultra-laagverlies hoge snelheid dielektrische |
| Dikte van geperst karton |
2.123 mm |
| Koperen gewicht |
1 oz afgewerkt koper voor alle lagen |
| Oppervlaktebehandeling |
Elektroless Nickel Palladium Gold (ENEPIG) |
| Soldeermasker en zijdefilter |
Boven en beneden: Groen soldeermasker met wit zijdefilter |
| Afmeting van het bord |
100 mm × 98 mm (1 PCS) |
| Dikte van het gat koper |
25 μm |
| Kwaliteitsnorm |
IPC-6012 Klasse 3 hoge betrouwbaarheidsgraad |
| Kernprocessen op maat |

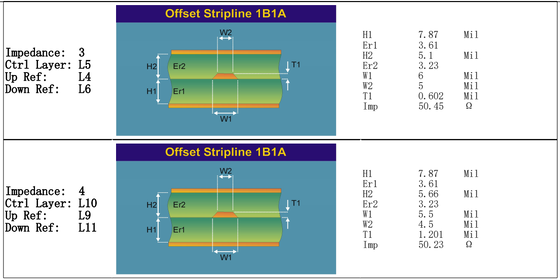

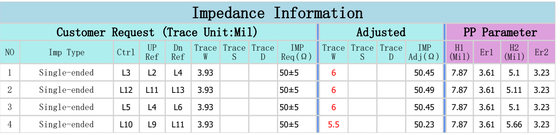

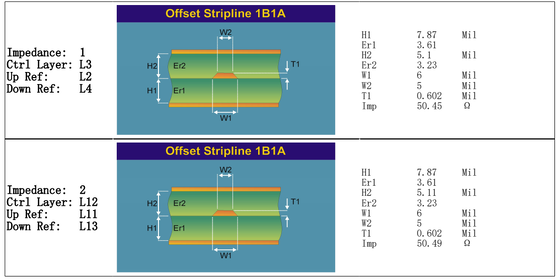

Precieze impedancekontrole; harsplug & galvanische vulling voor via's onder 0,4 mm; |

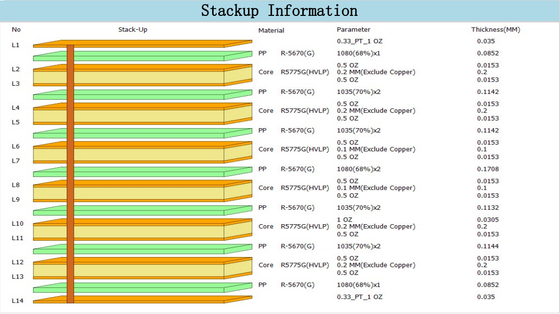

PCB-opstapeling
Officiële verwerkingsrichtsnoeren voor Megtron M6
Panasonic Megtron M6 is een hoogwaardig halogeenvrij, ultra-laagverlies- en hoogwarmtebestendige PCB-materiaal dat is geoptimaliseerd voor digitale en communicatie-infrastructuurapparatuur met hoge snelheid.Strikte naleving van gestandaardiseerde opslag, oppervlaktevoorbereiding, binding en droogprocedures is essentieel om de oorspronkelijke lage Df-prestaties, thermische stabiliteit en betrouwbaarheid op lange termijn te behouden.De gestandaardiseerde productierichtlijnen zijn als volgt samengevat::
Materiaalopslagvereisten

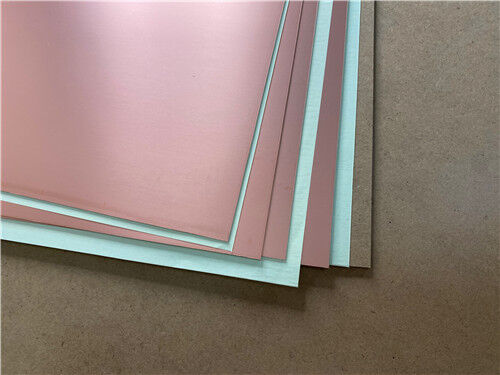

Megtron M6-laminaat moet plat worden bewaard in een koele, droge omgeving om buigvervorming en oppervlakte-krassen te voorkomen.Voor M6-prepregmaterialen, professionele gecontroleerde opslagomstandigheden zijn verplicht: temperatuur ≤23°C (73°F) en relatieve luchtvochtigheid ≤50%.Alle geopende prepregzakken moeten goed opnieuw worden verzegeld om vochtopname te voorkomen.De cumulatieve blootstellingstijd in open omgevingen mag niet langer zijn dan 8 uur om een afname van de materiaalprestaties te voorkomen.
Voorbereiding van het gelamineerde oppervlak
Verschillende soorten koperen folie gebruiken gerichte reinigingsprocessen om een optimale oppervlakteactiviteit te garanderen.Standaard glanzende koperen oppervlakken kunnen worden behandeld met conventionele industriële chemische reiniging of mechanische schrobbeprocessenOmgekeerd behandelde koperen folies vereisen zuivere chemische reinigingsprocedures om de speciale oppervlaktebehandeling te beschermen en een stabiele laminaatadhesie te behouden.
Innerlijke laag obligatiebehandeling
Voor de binding van de binnenste laag van Megtron M6 zijn meerdere oxidatiebehandeling opties beschikbaar.Terwijl de behandeling met zwarte oxide vereist strenge peeling sterkte verificatie voor de massaproductie om de betrouwbaarheid van laminaat te garanderenDe voorkeur wordt gegeven aan de alternatieve behandeling met peroxide/zwavelzuur met een organische coating.het leveren van een stabielere uniformiteit van de binding en een betere aanpassingsvermogen voor hogesnelheidsmeerlaag laminatie.
Professionele droognormen
Volledige vochtverwijdering is van cruciaal belang om te voorkomen dat delaminatie en bollen ontstaan tijdens het lamineeren.Het aanbevolen standaardproces is het bakken bij 105°C gedurende 20 tot 30 minutenHoewel sommige vervoeringsapparatuur voor de behandeling van oxiden hulpfuncties van het drogen vervult, is het niet mogelijk om de afgifte van de oxide in de verwerking van de oxide te beperken tot de afgifte van de oxide.onafhankelijk bakken op rekken wordt nog steeds sterk aanbevolen om een grondige ontvochtiging en een consistente batchkwaliteit te garanderen.
M6 Gegevensblad
| Deelnummer |
R-5775 (K) /R-5670 (K) |
R-5775 (N) /R-5670 (N) |
R-5775 (G) /R-5775 (G) |
| Tg (DSC) |
185 °C |
185 °C |
185 °C |
| Tg (DMA) |
210 °C |
210 °C |
210°C |
| Td (thermische ontbinding) (°C) |
410 °C |
410 °C |
410 °C |
| T288 (zonder Cu) (min) |
> 120 min |
> 120 min |
> 120 min |
| T288 (met Cu) (min) |
> 120 min |
> 120 min |
> 120 min |
| CTE-Y |
14-16 ppm/°C |
14-16 ppm/°C |
14-16 ppm/°C |
| CTE-Y |
14-16 ppm/°C |
14-16 ppm/°C |
14-16 ppm/°C |
| CTE-Z |
45 ppm/°C |
45 ppm/°C |
45 ppm/°C |
| CTE α2 Z-as: Testmethode IPC-TM-650 2.4.24Voorwaarde A (ppm/)°C) |
260 ppm/°C |
260 ppm/°C |
260 ppm/°C |
| Thermische geleidbaarheid, (W/m)・K) |
0.42 W/m · K |
0.42 W/m · cm |
0.42 W/m · cm |
| Volumeweerstand (MΩ)・cm) |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
| Oppervlakteweerstand (mΩ) |
1 x 108 MΩ |
1 x 108 MΩ |
1 x 108 MΩ |
| Dielectrische constante (Dk) @ 1 GHz; testmethode IPC-TM-650; conditie C-24/23/50 |
3.4 |
3.4 |
3.4 |
| Dielectrische constante (Dk) @ 10Ghz; testmethode IPC-TM-650; toestand C-24/23/50 |
—— |
—— |
—— |
| Dielectrische constante (Dk) @ 12Ghz; Testmethode Circulaire schijfresonator van het gebalanceerde type; conditie C-24/23/50 |
3.4 |
3.4 |
3.4 |
| Df bij 1 GHz |
0.002 |
0.002 |
0.002 |
| Df bij 10 GHz |
—— |
—— |
—— |
| Df bij 12 GHz |
0.004 |
0.004 |
0.004 |
| Waterabsorptie (%) |
0.14% |
0.14% |
0.14% |
| Poisson's ratio |
0.2 |
0.2 |
0.2 |
| Flexurale warp (MD) (GPa) |
19 GPa |
19 GPa |
19 GPa |
| Flexurale vul (TD) (GPa) |
18 GPa |
18 GPa |
18 GPa |
| Schilfsterkte (1 oz. cu) (kN/m) |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
| Ontvlambaarheid |
94V-0 |
94V-0 |
94V-0 |
