16-laags S1000-2M PCB 3oz zwaar koper HASL afwerking

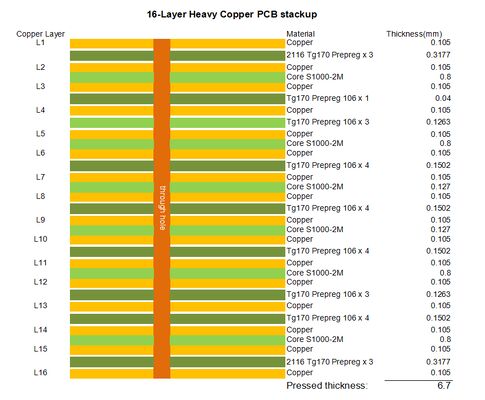

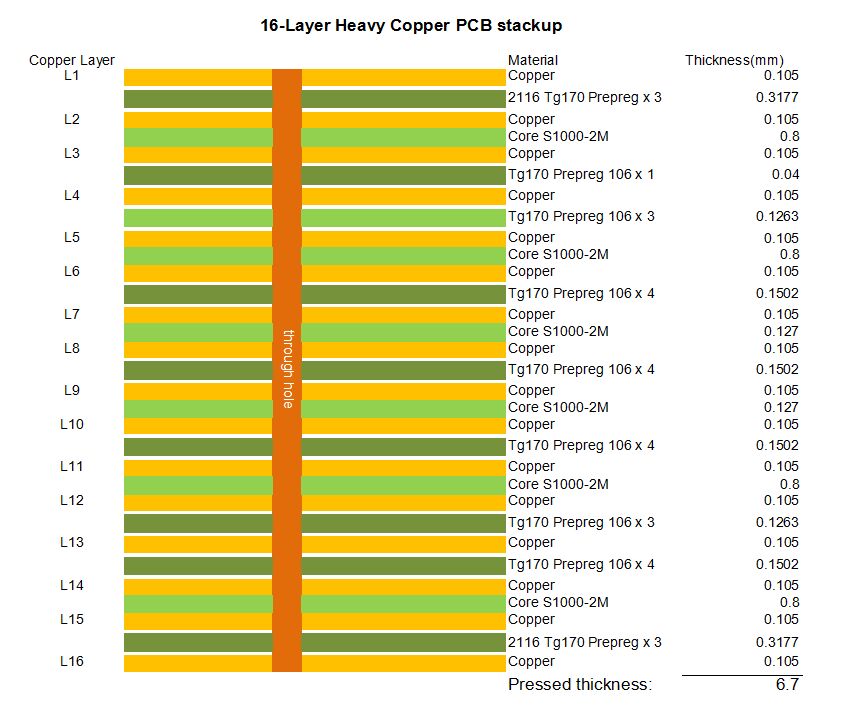

Dit 16-lagers PCB is vervaardigd met S1000-2M laminaat (TG 180°C) met 3 oz zwaar koper per laag, waardoor een geperste dikte van 6,7 mm wordt bereikt.Het is voorzien van loodvrije HASL (Hot Air Solder Leveling)Het materiaal S1000-2M FR-4 verleent het PCB een uitstekende milieubestendigheid en verwerkbaarheid.Terwijl 3oz zwaar koper verhoogt stroomdragend vermogen en warmteverliesHet voldoet aan de prestatie-eisen van hoog-lageraantal, high-power elektronische systemen op het gebied van computing, communicatie en automotive elektronica.

PCB-specificaties

S1000-2M Laminat kenmerken

S1000-2M is een hoogwaardig FR-4-laminaat met TG 180°C, ontworpen voor PCB's met een hoog laaggetal en loodvrije productieprocessen.

- Verbeterde betrouwbaarheid van de doorgang: een lagere koëfficiënt van thermische uitbreiding (CTE) op de Z-as vermindert de thermische spanning op de doorgang met bekleding,het garanderen van stabiele interconnectieprestaties, zelfs onder thermische cyclus.

-Superieure weerstand tegen het milieu: Uitstekende prestaties bij drukkookproeven (PCT) en lage waterabsorptie zorgen voor een hoge weerstand tegen hitte en vochtigheid, waardoor ze zich kunnen aanpassen aan moeilijke bedrijfsomgevingen.

- Uitstekende verwerkbaarheid en thermische stabiliteit: een goede mechanische verwerkbaarheid vergemakkelijkt het nauwkeurig bewerken van PCB's met een hoog laaggetal,terwijl de hoge thermische weerstand voldoet aan de eisen inzake loodvrije soldeertemperatuur (compatibel met loodvrije processen).

-Breed toepassingsversadigbaarheid: ideaal voor PCB's met een hoog laaggetal, die veel worden gebruikt in informatica, communicatie, automobielelektronica en andere elektronische systemen met een hoge betrouwbaarheid.

Wat is Heavy Copper?

Zwaar koper verwijst naar koperlagen met een eindgewicht van 2 oz (70 μm) of meer, en 3 oz (105 μm) koper is een typische specificatie voor zware koperen PCB's.zwaar koper wordt geproduceerd door middel van gespecialiseerde galvanisatie- en persprocessen om een grotere dikte te bereiken, waarbij de draagcapaciteit en de structurele stabiliteit in evenwicht worden gebracht.

Functies van zwaar koper

-Hoge stroomdraagbaarheid: de verhoogde koperdikte vermindert de weerstand, waardoor het PCB een hogere stroom kan dragen zonder overmatige verhitting,die van cruciaal belang is voor elektronische apparaten met een hoog vermogen.

- Efficiënte warmteafvoer: koper heeft een uitstekende thermische geleidbaarheid; dikkere koperlagen versnellen de warmteoverdracht van componenten naar PCB,vermindering van de thermische ophoping en verlenging van de levensduur van het apparaat.

- Verbeterde mechanische sterkte: zware koperschichten verbeteren de structurele stijfheid en duurzaamheid van de PCB's, waardoor de weerstand tegen thermische vermoeidheid en mechanische spanningen wordt verbeterd,met een vermogen van meer dan 50 W,.

-Stabiele signaalintegriteit: voor circuits met een hoog vermogen en een hoge frequentie minimaliseert zwaar koper de afname van het signaal en de spanningsdaling, waardoor een stabiele signaaloverdracht wordt gewaarborgd.

Toepassingsgebieden van zwaar koper

3 oz zware koperen PCB's, gecombineerd met S1000-2M-laminaat, worden veel gebruikt op gebieden die een hoge stroom, hoge warmteafvoer en hoge betrouwbaarheid vereisen:

- Automobiele elektronica: stroomregelmodules, motorbeheersystemen, batterijbeheersystemen (BMS) voor elektrische voertuigen (EV's) en laadsystemen aan boord.

- industriële besturing: industriële stroomvoorzieningen, motoren, omvormers en zware industriële besturing.

-Communicatieapparatuur: RF-versterkers met een hoog vermogen, basisstation-energie-modules en communicatievoorraden.

- Medische hulpmiddelen: medische hulpmiddelen met een hoog vermogen (bijv. diagnostische instrumenten, therapeutische hulpmiddelen) die een stabiele werking en een lage thermische drift vereisen.

- Hernieuwbare energie: zonne-omvormers, regelsystemen voor windenergie en energieopslagapparatuur.

Toepassingsgebiedvan S1000-2M PCB

Met de synergetische voordelen van S1000-2M laminaat en 3oz zwaar koper, is dit product geschikt voor krachtige, hoog betrouwbare elektronische systemen in computing, communicatie,elektronica voor automobielindustrie, industriële controle en andere gebieden.
