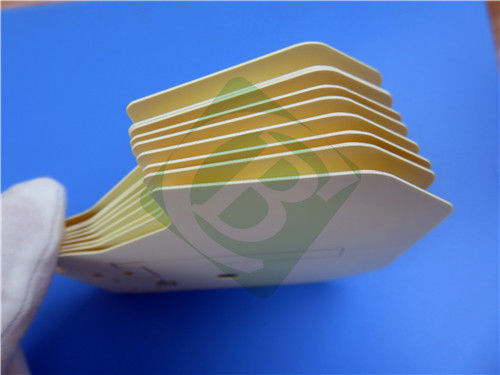

RO3210 4-laag PCB 1,22 mm dik onderdompeling goud afwerking

In het snel evoluerende elektronica-veld is de vraag naar hoogwaardige printplaten (PCB's) cruciaal voor het stimuleren van innovatie en het waarborgen van betrouwbaarheid. Onze 4-laags PCB, geconstrueerd met Rogers RO3210 materiaal, is zorgvuldig ontworpen om te voldoen aan de strenge eisen van moderne toepassingen, met name in hoogfrequente omgevingen.

Materiaaloverzicht: Rogers RO3210

De kern van deze PCB is het Rogers RO3210 substraat, een hoogfrequent circuitmateriaal dat keramiekgevulde laminaten combineert met geweven glasvezelversterking. Deze unieke combinatie levert niet alleen uitzonderlijke elektrische prestaties, maar ook superieure mechanische stabiliteit, waardoor het een uitstekende keuze is voor geavanceerde elektronische ontwerpen.

PCB Specificaties

Belangrijkste kenmerken van Rogers RO3210:

- Diëlektrische constante (Dk): 10.2 ± 0.5, wat zorgt voor minimaal signaalverlies en optimale prestatie-eigenschappen bij hoge frequenties.

- Dissipatiefactor: Een lage waarde van 0.0027 bij 10 GHz verbetert de energie-efficiëntie tijdens signaaloverdracht.

- Coëfficiënt van thermische uitzetting (CTE): Aangepast aan koper, met waarden van 13 ppm/°C voor de X- en Y-assen en 34 ppm/°C voor de Z-as, wat zorgt voor uitstekende dimensionale stabiliteit.

- Thermische ontledingstemperatuur (Td): Overschrijdt 500°C, wat een betrouwbare werking onder strenge thermische omstandigheden garandeert.

- Thermische geleidbaarheid: Met 0.81 W/mK vergemakkelijkt dit materiaal effectieve warmteafvoer, cruciaal voor hoogfrequente toepassingen.

- Ontvlambaarheidsklasse: Geclassificeerd als V0 volgens UL 94-normen, wat de veiligheid in een reeks toepassingen garandeert.

Kwaliteitsborging

Elke PCB ondergaat strenge kwaliteitsborging, met een 100% elektrische test die vóór verzending wordt uitgevoerd. Dit zorgt ervoor dat elke printplaat voldoet aan de hoogste normen van betrouwbaarheid en prestaties, in overeenstemming met IPC-Class-2-normen.

Veelzijdige toepassingen

De veelzijdigheid van deze PCB maakt hem ideaal voor verschillende hoogfrequente toepassingen, waaronder:

- Automotive botsingsvermijdingssystemen: Verbetering van de voertuigveiligheid door middel van geavanceerde sensortechnologieën.

- GPS-antennes voor auto's: Zorgt voor nauwkeurige locatietracking voor navigatiesystemen.

- Draadloze telecommunicatiesystemen: Ondersteuning van robuuste communicatienetwerken voor mobiele apparaten.

- Microstrip patch-antennes: Vergemakkelijking van effectieve draadloze communicatie in verschillende omgevingen.

- Directe uitzending via satelliet: Levering van signalen van hoge kwaliteit voor satellietcommunicatie.

- Datalink op kabelsystemen: Zorgt voor efficiënte en betrouwbare gegevensoverdracht.

- Externe meterlezers: Verbetering van het nutsbedrijfbeheer met real-time gegevensverzameling.

- Voedingsbackplanes: Ondersteuning van hoogwaardige stroomverdeling in complexe elektronische systemen.

- LMDS en draadloze breedband: Mogelijk maken van snelle internettoegang voor consumenten en bedrijven.

- Basisstationinfrastructuur: Biedt essentiële ondersteuning voor cellulaire communicatienetwerken.

Conclusie

Deze 4-laags PCB met Rogers RO3210 materiaal staat als een bewijs van de voorhoede van PCB-technologie en levert uitzonderlijke prestaties, betrouwbaarheid en veelzijdigheid. Het innovatieve ontwerp en de hoogwaardige specificaties maken het een ideale oplossing voor een breed scala aan moderne toepassingen.

Investeren in deze geavanceerde PCB-oplossing zorgt ervoor dat uw producten niet alleen voldoen aan de uitdagingen van het huidige technologische landschap, maar ook uitblinken in prestaties en efficiëntie. Of uw focus nu ligt op telecommunicatie, autosystemen of consumentenelektronica, deze PCB is ontworpen om de hoge prestaties te leveren die uw toepassingen vereisen.

Voor verdere vragen of om een bestelling te plaatsen, neem vandaag nog contact met ons op—laten we samenwerken om uw elektronische oplossingen naar nieuwe hoogten te tillen!
