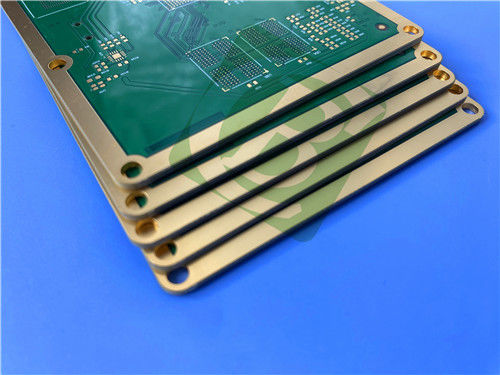

In het competitieve landschap van elektronica is de vraag naar geavanceerde printplaten (PCB's) nog nooit zo hoog geweest. Onze 12-laags PCB, geconstrueerd uit Isola's 370HR-materiaal, is ontworpen om superieure thermische prestaties, betrouwbaarheid en veelzijdigheid te leveren.
| Specificatie |
Details |
| Basismateriaal |
370HR |
| Aantal lagen |
12-laags |
| Afmetingen printplaat |
120mm x 88mm (1 omhoog, +/- 0,15mm) |
| Minimum spoor/ruimte |
4/6 mils |
| Minimum gatgrootte |
8 mils |
| Blinde vias |
L1-L4, L1-L10 |
| Afwerking Cu-gewicht |
1 oz (signaal- en vlaklagen) |
| Bovenzijde zeefdruk |
Wit |
| Onderzijde zeefdruk |
Wit |
| Bovenzijde soldeermasker |
Groen |
| Onderzijde soldeermasker |
Groen |
| Dikte printplaat |
1,58 mm (+/- 10%) |
| UL-markering |
Vereist op PCB |
| Elektrische test |
Vereist |
| Zeefdruk op soldeerpads |
Geen zeefdruk op soldeerpads |
| Oppervlakteafwerking |
ENIG, met 0,1um (0,004 mils) goud, voor -40°C tot +85°C |
Testen en kwaliteitsborging
Een 100% elektrische test wordt uitgevoerd voorafgaand aan verzending, om ervoor te zorgen dat elke PCB voldoet aan de IPC-Class-2-normen. Dit rigoureuze testproces garandeert betrouwbaarheid en prestaties.
Impedantie-matching
Impedantie-matching is cruciaal voor hoogfrequente toepassingen. De volgende configuraties worden toegepast:
- Laag 1: 7mil single-ended, 100 ohm, gerefereerd naar Laag 2
- Laag 3: 9mil single-ended, 100 ohm, gerefereerd naar Laag 2
- Laag 4: 10mil single-ended, 100 ohm, gerefereerd naar Laag 5
- Laag 6: 7mil single-ended, 100 ohm, gerefereerd naar Laag 5
Het 370HR-materiaal
Isola's 370HR is ontworpen voor meerlaagse PCB-toepassingen en beschikt over een glastransitietemperatuur (Tg) van 180°C. Dit materiaal blinkt uit in thermische prestaties, mechanische sterkte en chemische bestendigheid, en overtreft traditionele FR-4-materialen.
Belangrijkste kenmerken
- Hoge thermische prestaties: Tg van 180°C en Td van 340°C.
- Lage thermische uitzettingscoëfficiënt (CTE): 13/14ppm/°C, wat betrouwbaarheid garandeert.
- RoHS-conform: Vrij van schadelijke stoffen.
- CAF-bestendig: Vermindert het risico op problemen met geleidende anodische filamenten.
- UV-blokkering en AOI-fluorescentie: Verbetert de compatibiliteit met geautomatiseerde inspectiesystemen.
Typische toepassingen
De veelzijdigheid van deze 12-laags PCB maakt hem geschikt voor een verscheidenheid aan toepassingen, waaronder:
- Computing, opslag en randapparatuur
- Netwerken en communicatie
- Automotive en transport
- Consumentenelektronica
- Lucht- en ruimtevaart en defensie
- Medisch, industrieel en instrumentatie
Deze industrieën profiteren van de superieure thermische stabiliteit en betrouwbaarheid van 370HR, waardoor het ideaal is voor high-performance apparaten.
Conclusie
Deze 12-laags PCB, geconstrueerd met Isola's 370HR-materiaal, vertegenwoordigt de voorhoede van PCB-technologie. De geavanceerde constructie, in combinatie met strenge kwaliteitsnormen en high-performance functies, maakt het een essentieel onderdeel in moderne elektronica. Met wereldwijde beschikbaarheid is deze PCB klaar om te voldoen aan de groeiende eisen van verschillende hightech-industrieën, en zorgt voor betrouwbaarheid en prestaties in diverse toepassingen.
