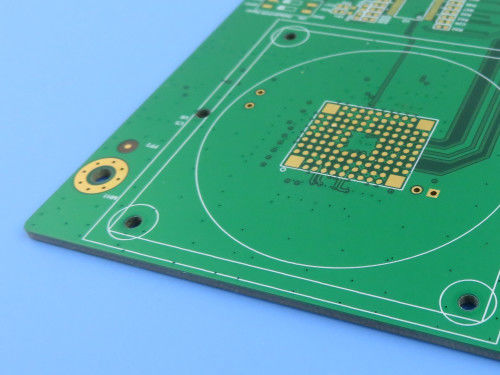

HDI-PCB 10-laag High TG FR4 1,6 mm met blinde via's RF-circuitboards

Onze nieuw geleverde 10-laag N + 4 + N HDI PCB is ontworpen voor hoge betrouwbaarheid, hoge snelheid, en high-power toepassingen, waardoor het ideaal is voor automotive, netwerken, telecommunicatie,en serversystemenGebouwd met ITEQ IT-180A FR-4 materiaal, biedt dit PCB uitzonderlijke thermische stabiliteit, CAF-weerstand en signaalintegriteit, wat zorgt voor robuuste prestaties in veeleisende omgevingen.

Belangrijkste specificaties:
Lagen: 10 (N+4+N HDI-structuur)

Materiaal: ITEQ IT-180A FR-4 (hoge Tg 175°C, CAF-bestand)

Dikte van het bord: 1,6 mm ± 10%

Afmeting van het bord: 269 mm x 213 mm (1-stuk paneel)

Oppervlakteafwerking: elektrostatisch nikkel onderdompelingsgoud (ENIG)

Soldeermasker: groen (beide zijden)

Zijderap: wit (beide zijden)

Geavanceerde opstapeling en constructie:


Blinde weg: L1-L2, L7-L10

Begraven wijs: L2-L8

Via vulmiddel: type VII (gevuld en bekleed)

Min. Hoolgrootte: 0,2 mm

Min. Tracebreedte/afstand: 110 μm

Min. Dielectrische dikte: 100 μm

Koperen gewicht: 1/2 oz (18 μm) basis + bekleding (tot 45 μm op buitenste lagen)

Hoogwaardige IT-180A Materiaalvoordelen

Met een hoge thermische betrouwbaarheid is het bestand tegen langdurige blootstelling aan verhoogde temperaturen, waarbij T288 > 20 minuten en T266 > 60 minuten wordt bereikt,het waarborgen van stabiliteit tijdens loodvrije terugstroom en moeilijke bedrijfsomstandigheden.

De lage coëfficiënt van thermische uitbreiding (CTE) van het materiaal ¥11-15 ppm/°C in de X/Y-as ¥minimaliseert de vervorming en verbetert de dimensionale stabiliteit,kritisch voor meerlagige PCB's in hoge temperatuuromgevingen.

Voor hogesnelheidsontwerpen biedt IT-180A een uitstekende signaalintegriteit, met een dielectrische constante (Dk) van 4,4 en een dissipatiefactor (Df) van 0,015 bij 10 GHz,vermindering van signaalverlies en behoud van consistente prestaties in RF- en hoogfrequente toepassingen.

Bovendien biedt het materiaal een superieure weerstand tegen CAF (geleidende anodische filamenten),het voorkomen van elektrische storingen en het garanderen van een hoge betrouwbaarheid van de doorgang in vochtige of hoge spanning.

IT-180A voldoet aan de moderne milieunormen, is loodvrij en UL 94 V0 vlamvertragend en voldoet aan de strenge veiligheidsvereisten voor automobiel-, industrie- en telecommunicatietoepassingen.

Kwaliteit en naleving:
De Gerber RS-274-X-afbeelding zorgt voor een precieze fabricage, terwijl IPC-klasse 2-normen een consistente kwaliteit garanderen.

Wereldwijde beschikbaarheid
Deze 10-lagige HDI-PCB is wereldwijd verkrijgbaar en is ideaal voor:

Automobiele ECU's (motorbesturingseenheden)

Datacenterservers en netwerkhardware

Telecombasisstations en RF-modules

Industriële krachtelektronica

Dit zeer betrouwbare 10-laag HDI-PCB zorgt voor een superieur thermisch beheer, signaalintegriteit en duurzaamheid, waardoor het de perfecte keuze is voor kritieke elektronica.
