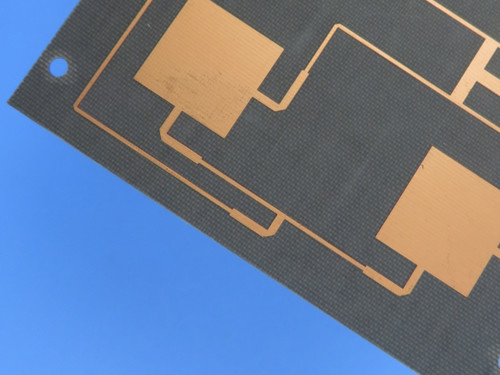

F4BTMS1000 PCB dubbelzijdig 0,508 mm OSP Afgerond

Met de F4BTMS1000, een state-of-the-art dubbellaag printplaat (PCB) zorgvuldig ontworpen voor high-performance toepassingen in sectoren als luchtvaart, telecommunicatie,en geavanceerde elektronicaDit PCB maakt gebruik van geavanceerde materiaaltechnologie en superieure productieprocessen, waardoor uitzonderlijke betrouwbaarheid en prestaties worden gewaarborgd die zijn afgestemd op de strenge eisen van moderne technologie.

Belangrijkste specificaties

- Basismateriaal: F4BTMS1000, een geavanceerd composietmateriaal


- Aantal lagen: 2 lagen, een compact ontwerp


- Afmetingen van het bord: 85 mm x 40 mm (met een tolerantie van ± 0,15 mm)


- Minimum spoor en ruimte: 4 mil bij 4 mil, waardoor ingewikkelde ontwerpen


- Minimale gatgrootte: 0,3 mm, voor een verscheidenheid aan onderdelen


- Afgeronde platendikte: 0,6 mm, die de robuustheid garandeert


- Afgerond kopergewicht: 1 oz (1,4 ml) op de buitenste lagen voor een optimale geleidbaarheid


- Via Plating Dikte: 20 μm, duurzaamheid verbeteren


- Oppervlakteafwerking: OSP (Organic Soldability Preservative), die de soldability bevordert


- Silkscreen: geen op zowel de bovenste als de onderste oppervlakken voor een schone afwerking


- Soldeermasker: Geen op zowel de bovenkant als de onderkant, waardoor aangepaste toepassingen mogelijk zijn


- Elektrische tests: 100% elektrische tests worden vóór verzending uitgevoerd om de kwaliteit te garanderen

PCB-stapeling

De constructie van de F4BTMS1000 heeft een precieze stapel:

- Koperlaag 1: 35 μm met uitstekende geleidbaarheid
- Kern (F4BTMS1000): 0,508 mm (20 mil), die de structurele integriteit waarborgt
- Koperlaag 2: 35 μm, met een consistente prestatie

Kwaliteitsborging

De F4BTMS1000 PCB voldoet aan de IPC-klasse 2-kwaliteitsnormen, waardoor het voldoet aan de hoogste niveaus van betrouwbaarheid en prestaties.Dit PCB is klaar om te worden ingezet in uw volgende innovatieve project.

Geavanceerde materiaalkenmerken

De F4BTMS1000 is opgebouwd uit de F4BTMS-serie, die aanzienlijke vooruitgang heeft geboekt in de materiaalformulering.een verbeterde prestatiekenmerken zoals::

- Hoge dielectrische constante (Dk): 10,2 bij 10 GHz, ideaal voor hoogfrequente toepassingen


- Lage dissipatiefactor: .0020 bij 10 GHz en.0023 bij 20 GHz, waardoor energieverlies tot een minimum wordt beperkt


- Gecontroleerde thermische uitbreiding (CTE): 16 ppm/°C (axis x), 18 ppm/°C (axis y) en 32 ppm/°C (axis z), waardoor de stabiliteit over temperatuurbereiken heen toeneemt


- Uitzonderlijke warmtegeleidbaarheid: 0,81 W/mk, waardoor de warmteverliesvermogen toeneemt


- Minimale vochtopname: 0,03%, waardoor de betrouwbaarheid in vochtige omgevingen wordt gewaarborgd

Toepassingen

Deze opmerkelijke kenmerken maken de F4BTMS1000 geschikt voor een breed scala aan toepassingen, waaronder maar niet beperkt tot:

- Ruimtevaartapparatuur, met inbegrip van ruimtevaart- en cabine-technologie
- Mikrogolf- en RF-systemen voor telecommunicatie
- Militaire radartoepassingen
- Geavanceerde voedernetwerken
- Fasegevoelige antennes en faseregelsystemen
- Satellietcommunicatie en diverse hightech toepassingen

Conclusies

De F4BTMS1000 PCB vertegenwoordigt de top van engineering excellentie, het combineren van geavanceerde materialen met precieze productie om een product te leveren dat opvalt in zowel kwaliteit als prestaties.De unieke kenmerken en veelzijdigheid maken het een uitzonderlijke keuze voor geavanceerde technologieënKies de F4BTMS1000 voor je volgende project en ervaar de significante voordelen die gepaard gaan met superieure engineering.
