2-laags F4BM233 PTFE PCB met laag verlies glasvezel RF microgolfprintplaat

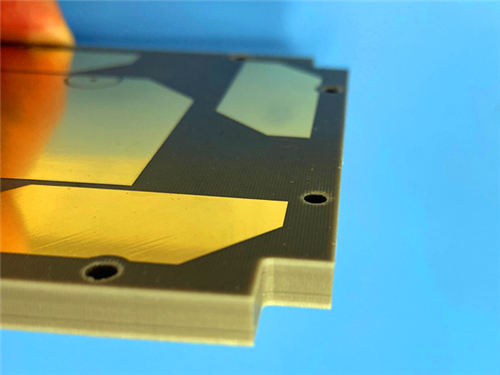

Deze op maat gemaakte, tweelaagse, stijve printplaat maakt gebruik van hoogwaardig F4BM233 PTFE glasvezel koperbekleed laminaat, gebouwd op een substraat van 4 mm in combinatie met 1 oz afgewerkt buitenkoper. De printplaat, met afmetingen van 65 mm x 72 mm als een enkel prototype, maakt gebruik van een asymmetrische coatingopstelling: groene soldeermasker aangebracht aan de bovenzijde zonder zeefdruk, terwijl de onderzijde kaal blijft, vrij van zowel soldeermasker als zeefdruk. Een dompelgoud oppervlakteafwerking zorgt voor betrouwbaar elektrisch contact en soepele assemblagecompatibiliteit. Deze F4BM233 printplaat is op maat gemaakt voor microgolf- en radiofrequentiewerk en handhaaft een lage diëlektrische verliezen en stabiele elektrische prestaties, en dient als een budgetvriendelijk alternatief voor buitenlandse hoogfrequente substraten. Elke printplaat ondergaat strenge kwaliteitscontroles ter ondersteuning van commerciële batchproductie.

PCB Specificaties

Ontworpen rond bewezen F4BM233 substraattechnologie, balanceert deze 2-laagse printplaat sterke diëlektrische prestaties en mechanische stabiliteit. De aangepaste oppervlaktebehandeling en koperconstructie verminderen ongewenste signaalinterferentie om consistente hoogfrequente signaaloverdracht te behouden.

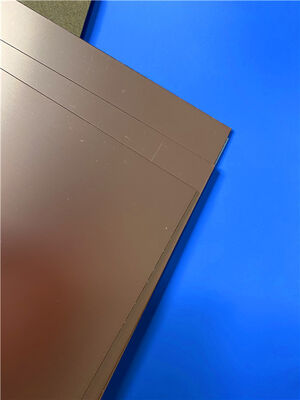

F4BM233 Materiaaloverzicht

F4BM233 is een hoogwaardig PTFE glasvezel koperbekleed laminaat. Het wordt vervaardigd door zorgvuldig glasvezeldoek, PTFE-hars en PTFE-folie te mengen onder strikte persprocedures. Vergeleken met standaard F4B-substraten, biedt het een uitgebreid scala aan instelbare diëlektrische constanten, lagere diëlektrische verliezen, hogere isolatieweerstand en betrouwbaarder elektrisch gedrag, waardoor het een levensvatbare vervanging is voor equivalente geïmporteerde hoogfrequente substraatmateriaal.

Als lid van de F4BM- en F4BME-materiaalfamilie, bevat F4BM233 ED-koperfolie en is geschikt voor toepassingen die geen strikte PIM-statistieken vereisen. Daarentegen gebruikt F4BME omgekeerde RTF-koperfolie om uitstekende PIM-prestaties, strakkere circuitcontrole en verminderde geleiderverliezen te bereiken. Fabrikanten stemmen de verhouding tussen PTFE-hars en glasvezeldoek fijn af om de diëlektrische constante nauwkeurig aan te passen. Een hogere glasvezelcomponent zorgt voor een betere dimensionale stabiliteit, een lagere thermische uitzettingscoëfficiënt en verbeterde weerstand tegen temperatuurdrift, terwijl de sterke lage-verlieseigenschappen voor hoogfrequente werking behouden blijven.

Belangrijkste Materiaal Eigenschappen

F4BM233 combineert aanpasbaar diëlektrisch gedrag, solide mechanische stabiliteit en commerciële kosteneffectiviteit om te voldoen aan een breed scala aan ontwerpeisen voor hoogfrequente circuits:

• Diëlektrische constante aanpasbaar, met Dk-opties variërend van 2,17 tot 3,0
• Lage diëlektrische verliezen om demping van hoogfrequente signalen te minimaliseren
• Betrouwbare dimensionale stabiliteit en lage thermische uitzetting om prestaties te behouden bij temperatuurschommelingen
• Stralingsbestendigheid en lage ontgassing, geschikt voor zware operationele omgevingen
• Flexibele formaatopties om productiekosten voor projecten te verlagen
• Commercieel volwassen materiaal, ondersteunt massaproductie met sterke kosteneffectiviteit

Typische Toepassingen

Dankzij de lage diëlektrische eigenschappen en robuuste omgevingsstabiliteit, wordt de F4BM233 2-laagse printplaat breed ingezet in RF- en microgolfindustrieën:

• Microgolf-, RF- en radarsystemen
• Faseverschuivers en passieve RF-componenten
• Krachtverdelers, koppelaars en combiners
• Voedingsnetwerken en phased array antennes
• Satellietcommunicatiehardware en basisstationantennes

Conclusie

Deze op maat gemaakte F4BM233 tweelaagse printplaat is voorzien van een dompelgoud oppervlaktebehandeling, een substraat van 4 mm en 1 oz koper. Het asymmetrische soldeermaskerontwerp biedt flexibele assemblageopties voor hoogfrequente projecten. Gebouwd met een verbeterd PTFE glasvezel composiet, overtreft het traditionele F4B-substraten in elektrische stabiliteit en lage-verliesprestaties. Met aanpasbare Dk-waarden, solide dimensionale stabiliteit en kosteneffectieve massaproductiemogelijkheden, dient deze printplaat als een praktisch binnenlands alternatief voor geïmporteerde hoogfrequente printplaten. Het is zeer geschikt voor radar, satellietcommunicatie, antennes en andere microgolfsysteemprojecten.
