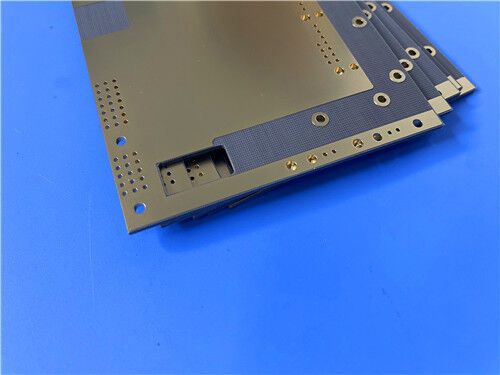

2 oz koper F4BM255 PCB groen soldeermasker onderdompeling goud afwerking

De F4BM255 microwave substraat pcb is een high performance 3mm dikke high frequency circuit board gebouwd voor professionele microwave en RF signaal transmissie systemen.dubbelzijdig onderdompelingsgoud afwerkingDeze verbeterde PCB biedt uitstekende elektrische stabiliteit en een consistente hoge frequentie prestaties in vergelijking met conventioneleF4B-boardsHet ondersteunt grootschalige commerciële batchproductie met uitstekende kostenefficiëntie en dient als een prima drop-in vervanging voor geïmporteerde microgolfsubstraten voor communicatie.radar- en satelliettoepassingen.

PCB'sSpecificaties

F4BM255 Inleiding tot het materiaal

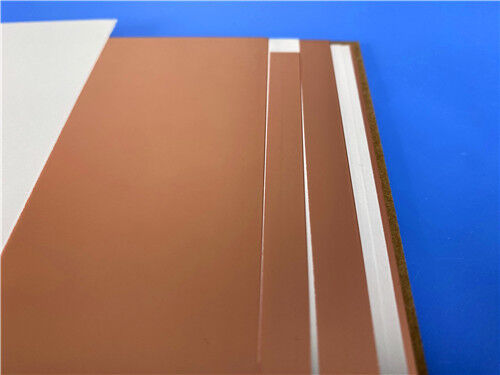

Dit microgolfsubstraat heeft een hoogwaardige composietstructuur, bestaande uit hoogwaardige glasvezelstof, PTFE-hars en PTFE-folie.vervaardigd door middel van wetenschappelijke proporties en strenge hoogprecisiepersprocessenIn vergelijking met traditionele F4B-materialen heeft F4BM255 een breder verstelbaar dielectrisch constantebereik, lager dielectrisch verlies, een laag vermogen en een laag vermogen.een hogere isolatieweerstand en een stabielere algemene elektrische prestatieDe materiaalformule realiseert een flexibele aanpassing van de parameters door het aandeel PTFE-hars en glasvezelstof te wijzigen: een hoger glasvezelgehalte verbetert effectief de dimensionale stabiliteit,vermindert de koefficiënt van thermische uitbreiding en de temperatuurdrift, terwijl het dielectriciteitsverlies licht wordt verhoogd om een evenwichtige alomvattende prestatie te bereiken.

F4BM en F4BME hebben dezelfde dielectrische laagformule en hun prestatieverschillen komen voornamelijk voort uit het matchen van koperen folie-typen om zich aan te passen aan verschillende toepassingsscenario's.F4BM is gekoppeld aan ED koperen folie, geschikt voor toepassingen zonder strikte PIM-indicatoren.meer nauwkeurige circuitcontrole en minder geleiderverlies voor hoogprecise hoogfrequente scenario's.

F4BM & F4BME Materiaalverschil

F4BM en F4BME hebben dezelfde dielectrische kernstructuur, met prestatieverschillen die voornamelijk voortvloeien uit overeenkomstige koperen folie materialen voor gedifferentieerde toepassingsvereisten:

F4BM-serie: uitgerust met standaard ED-koperfolie, geschikt voor algemene microgolf- en RF-projecten zonder beperkingen van de PIM-specificatie,Biedt hoge kostprestaties voor massale commerciële inzet.

F4BME-serie: gebruikt omgekeerde RTF-koperfolie, met uitstekende PIM-prestaties, fijnere schakelbeheersingsnauwkeurigheid en lager geleiderverlies,met een vermogen van meer dan 10 W,.

Belangrijkste prestatiekenmerken

Aanpasbare dielektrische constante: ondersteunt instelbare DK-waarden van 2,17 tot 3,0 met volledige aanpassing,een nauwkeurige matching van de parameters mogelijk maken om te voldoen aan verschillende RF- en microgolfcircuits.

Ultra-Low High-Frequency Loss: Gebruikt een geoptimaliseerde mengformule van PTFE-hars en glasvezelstof om de signaalafzwakking tot een minimum te beperken, en zorgt voor een schone,stabiele en kwalitatief hoogwaardige microwave-signaaloverdracht.

Uitstekende PIM-prestaties (F4BME-versie): De verbeterde F4BME-variant maakt gebruik van omgekeerde RTF-koperenfolie om uitstekende PIM-indicatoren te leveren.een lager geleiderverlies en een nauwkeuriger circuitbesturing voor hoogprecieze RF-systemen met lage interferentie.

Superieure dimensionale en thermische stabiliteit: de verstelbare glasvezelverhouding vermindert effectief de thermische uitbreidingscoëfficiënt en de temperatuurdrift,het handhaven van een stabiele structurele nauwkeurigheid, zelfs onder fluctuerende temperatuuromgevingen.

Sterke aanpassingsvermogen voor het milieu: betrouwbare stralingsresistentie en zeer lage uitgassingskenmerken, geschikt voor extreme en complexe industriële en ruimtevaartwerkzaamheden.

Hoge kostenprestaties en massaproductibiliteit: verkrijgbaar in diverse maten en ondersteund door volwassen batchproductieprocessen,het leveren van een stabiele commerciële levering en het effectief verlagen van de totale projectkosten voor de inzet van grootschalige hoogfrequente apparatuur.

Typische toepassingen

Met lage verliezen bij hoge frequentie, stabiele dielectrische parameters en uitstekende aanpassingsvermogen voor het milieu worden F4BM255 microwave-PCB's op grote schaal toegepast in commerciële communicatie,radar- en satellietmicrogolfsystemen:

• Mikrogolfapparaten, RF-modules en radardetectiesystemen
• met een vermogen van niet meer dan 50 kW
• elektrische splitsers, koppelers en combinatoren
• Voedingsnetwerken en antennesystemen met een gefascieerd array
• apparatuur voor satellietcommunicatie en hardware voor antennes van basisstations

Conclusies

Het F4BM255 microwave-substraat-PCB onderscheidt zich als een veelzijdige, zeer betrouwbare oplossing voor hoogfrequente circuits voor moderne RF-, microwave- en communicatiesystemen.Balancering van aanpasbare dielektrische parameters, ultra-laag signaalverlies, en uitzonderlijke dimensionale stabiliteit, deze 3mm dik,2 oz koper bekleed bord met onderdompeling goud afwerking levert consistente elektrische prestaties ver boven standaard F4B materialenMet optionele F4BME-opgegradeerde koperen folie voor een superieure PIM-prestatie is het geschikt voor zowel algemene commerciële projecten als voor hoogprecise toepassingen met weinig interferentie.
